В даний час, при побудові потужних автомобільних зарядних пристроїв з струмами до 10 ампер і більше, мало хто використовує звичайні трансформатори, та й дістати їх проблематично, не кажучи вже про те, що пару кіло міді обмоток коштуватимуть пару десятків доларів. У той же час практично у кожного є готовий 12-ти вольта імпульсний блок живлення AT або ATX. Їх ми і пристосуємо для створення саморобного зарядного до авто. Вивчимо схему пристрою, клік по картинці для збільшення розміру.

Схема переробки БП в імпульсний зарядний

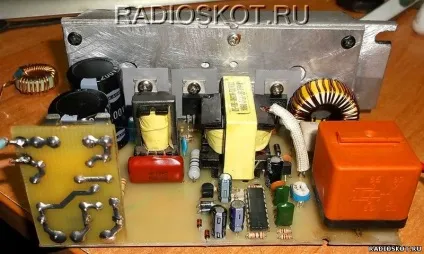

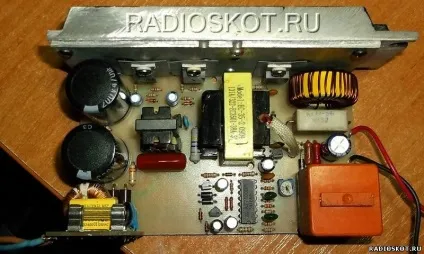

Зарядка зроблена на основі стандартного комп'ютерного блоку живлення. Схема не містить ланцюгів запуску блоку, чіпляти до зарядці чергове живлення не має сенсу, а підживлення ключів тільки сильніше розігріває їх, відповідно без АКБ працювати не буде.

Налагодження зарядки досить просте: не включаючи до мережу треба стати осциллографом на Б-Е будь-якого ключа, до виходу зарядки підключити регульований БП, далі виставити приблизно 14,4-14,8 вольт, і підлаштування резистором R31 домогтися припинення генерації. Далі включити зарядний пристрій в мережу, підключити навантаження і підбором шунта виставити бажаний максимальний зарядний струм.

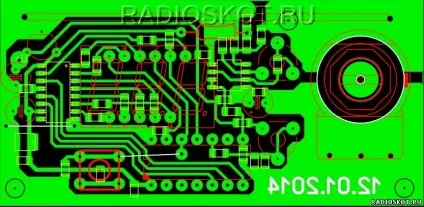

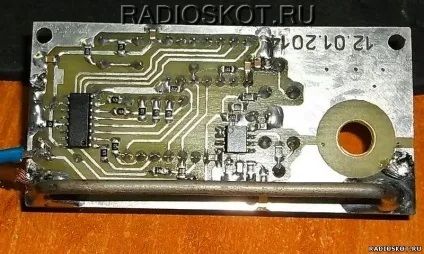

Печатка додається, вона знаходиться в архіві на форумі. Зарядку можна доповнити цифровим вольтамперметри, зібраному, наприклад, за такою схемою:

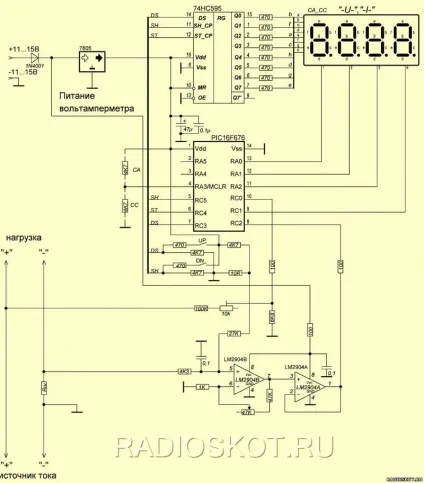

Схема цифрового ампервольтметра для ЗУ

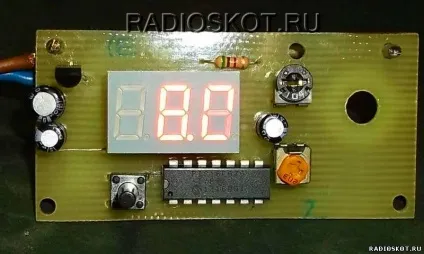

Вибір між вольтами і струмом здійснюється натисканням однієї єдиної кнопки. Друкована плата і прошивка там же на форумі, в архіві.

Якщо немає можливості зібрати або купити блок цифрової індикації напруги і струму - ставте будь-який відповідний стрілочний вольтметр на напругу 20 вольт і амперметр на 10 ампер. Збірка, випробування і фото приладу - nickolay78.
