На сьогоднішній день імпульсна реле набирає свою популярність. Це пристрій здатний управляти включенням і вимиканням світла. Завдяки цьому воно легко може скоротити ваші витрати на електроенергію. Цим пристроєм на сьогоднішній день є сходовий вимикач. Його робота була створена на основі бістабільності або імпульсного реле. Якщо ви правильно налаштуєте цей пристрій, тоді воно самостійно буде включати або вимикати освітлення відразу з декількох місць.

Сходовий вимикач представляє собою звичайний таймер. Після настройки він буде спрацьовувати через певні проміжки часу. Наприклад, якщо ви будете підніматися по сходах, то цей процес не замет більше однієї хвилини. Саме тому ви легко можете встановити таймер на одну хвилину і після того, як ви підніміться по сходах, цей вимикач самостійно вимкне освітлення.

Імпульсне реле являє собою пристрій, який буде управлятися імпульсами. Щоб вимкнути це бістабільності реле вам потрібно подати імпульс, який це зробить. Якщо ви зможете поєднати цей пристрій з таймером, тоді легко зможете управляти джерелами освітлення в будинку.

Крім, таймера цей пристрій також має ще однією перевагою, до якого відноситься можливість управління з різних точок. Для цього вам буде потрібно використовувати двухпроводную лінію. Цей процес є простим, так як вам більше не потрібно встановлювати прохідні вимикачі в вашому домі. Прохідний вимикач має подібну схему роботи.

У нашій статті ви дізнаєтеся, як виконати підключення імпульсного реле своїми руками.

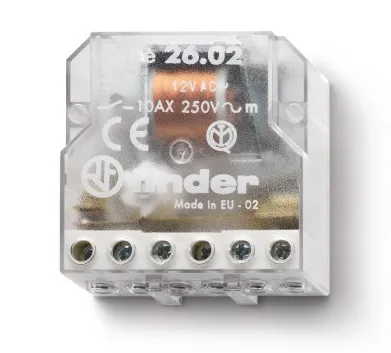

Імпульсне реле і його пристрій

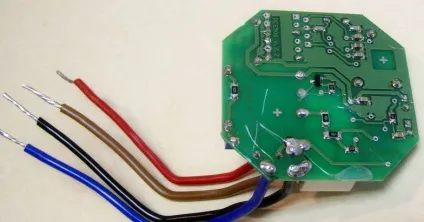

Для того щоб ви могли детально розібратися і зрозуміти пристрій імпульсного реле ми вирішили розглянути його роботу на імпульсному реле з сходовим автоматом BIS-403. Корпус цього пристрою вважається якісним, але його збирають без єдиного болтика. Всі деталі, які в ньому встановлені, з'єднуються за допомогою термічного клею. На коробці, яку надає виробник можна побачити, що цей пристрій має встановлюватися в монтажній коробці.

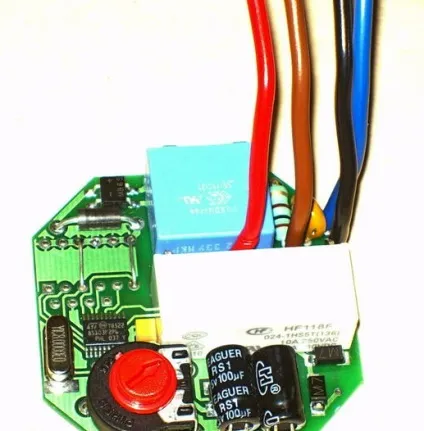

Це імпульсна реле в першу чергу складається з контролера ST 78522. Також в ньому є і стабілізатор напруги на 5 Вольт. Також в його конструкції ви зможете знайти випрямлячі і діоди.

Цей пристрій повинен управляти проходженням струму через звичайне реле. Завдяки контактам, які встановлені в цьому реле, можна визначити коммутируемую потужність. Це пристрій здатний витримувати навантаження в 2 ампера. Якщо ваша навантаження становить більше ніж 0.5 кВт, тоді вам буде потрібно установка додаткового контактора. Для більш надійного захисту вам буде потрібно встановити автоматичний вимикач.

Установка і підключення імпульсного реле

Тепер прийшов час приступити до його підключення. Схема імпульсного реле допоможе вам виконати процес установки. Корпус цього пристрою досить легко можна встановити в установчу коробку. Для того щоб імпульсна реле підключити правильно вам необхідно буде додатково провести нульовий провід. Таким чином, у вас вийде 4 дроти. До них відносяться:

• Вхідна фаза.
• Нейтраль.
• Висновок на кнопки.
• Висновок на харчування лампочок.

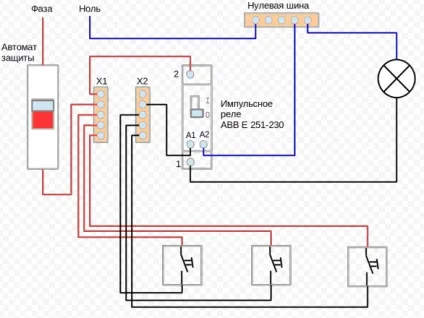

Найкраще в установчу коробку вести кабель із зайвою житлової. Якщо ви не змогли розібрати до цієї схеми, тоді ось вам принципова схема підключення імпульсного реле. На цій схемі ви відразу можете побачити, що кнопки необхідно теж підключати в фазі. Підключення диммера має подібну схему.

На цій схемі ви бачите тільки дві кнопки, але їх кількість може бути різним. Максимально до одного пристрою ви можете підключити 10 кнопок. Якщо ви підключите більше, тоді у вас можуть виникнути помилкові спрацьовування. В цьому випадку вам буде потрібно розташовувати дроти управління далі від силових проводів. Також вам необхідно буде встановити додатковий конденсатор.

Виробники цього пристрою стверджують, що встановити його можна в розподільну коробку разом з вимикачем.

Управління та робота пристрою

Цей вимикач має простотою в своєму використанні. Також цей пристрій має ряд переваг, до яких відносять можливість управління з різних точок будинку. Імпульсне реле на сьогоднішній день є основним конкурентом прохідних вимикачів. Цей прилад має прекрасний таймером, який прекрасно працює. Для того щоб включити цей пристрій в безперервний режим вам необхідно буде натиснути і утримувати кнопку.

Ось тимчасова схема, яка показує роботу імпульсного реле. Як бачите імпульсна реле має просте управління.
