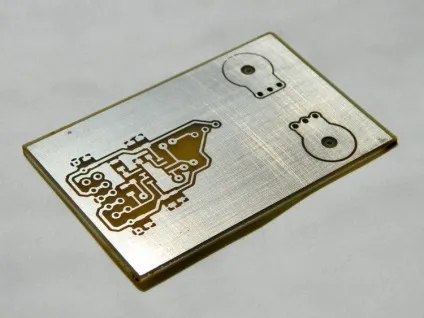

Хімічне лудіння друкованих плат

При виготовленні друкованих плат, радіоаматори стикаються c питанням лудіння мідних доріжок друкованої плати. Це необхідно в першу чергу для хорошого змочування припоєм мідних провідників, а також, для захисту доріжок від корозії.

Існують кілька способів лудіння друкованих плат, і кожен радіоаматор використовує найбільш підходящий. Традиційний спосіб лудіння друкованих плат - за допомогою паяльника і мідної обплетення, просоченої припоєм. Але цей спосіб досить трудомісткий, особливо при частому виготовленні плат. Інший спосіб заснований на використанні легкоплавкого сплаву Розі, який наноситься за допомогою пензлика на провідники друкованої плати в гарячій воді. Це непоганий спосіб лудіння, але він не дуже зручний для великих плат.

Існує ще один спосіб лудіння друкованих плат - хімічне лудіння. Цей спосіб найбільш швидкий і легкий у виконанні. В основі хімічного лудіння лежить реакція заміщення міді оловом з оловосодержащих розчину. В ході реакції, мідь частково переходить в розчин, а олово, заміщаючи, покриває тонким і блискучим шаром всю поверхню мідних провідників. Вся ця операція триває не більше хвилини, і дозволяє покрити шаром олова досить великі друковані плати.

Приготування розчину хімічного лудіння

Для здійснення хімічного лудіння необхідно приготувати відповідний розчин, або як його ще називають рідке олово (liquid tin). Існує кілька рецептур приготування даного розчину. Нижче наведено найпростіший склад хімічного лудіння (на 1 л розчину):

20 г хлористого олова SnCl2 • 2H2 O;

40 г концентрованої сірчаної кислоти H2 SO4;

80 г тіосечовини;

5 г препарату ОС-20;

до 1 л дистильованої води.

Порядок приготування розчину «рідкого олова» наступний. Сірчану кислоту розчиняють в 0,5 л дистильованої води і додають в отриманий розчин навішення хлористого олова. Добре перемішують кілька хвилин. Розчин зазвичай виходить дуже каламутним, так як за рахунок гідролізу хлориду олова в розчині утворюється білий осад. В отриманий каламутний розчин додають наважку тіосечовини, добре перемішують до повного розчинення.

Окремо розчиняють препарат ОС-20 в 200 мл води. ОС-20 зазвичай довго розчиняється, трохи набухає і прилипає до стінок склянки, тому розчин перемішують періодично через кожні 5-10 хвилин до повного розчинення.

Змішують обидва розчину, доводять дистильованою водою до загального об'єму 1 л і добре перемішують.

Розчину дають вистоятися 1-3 години, потім його зливають для зберігання в герметичну пластикову або скляну пляшку відповідного обсягу. Не дивлячись на те що розчин каламутний, фільтрувати його не варто, так як він погано фільтрується, а по-друге, він окислюється і після фільтрування все одно утворюється осад. Тому, досить просто злити відстоявся розчин з осаду. Виходить безбарвний або злегка жовтуватий розчин хімічного лудіння, готовий до вживання.

Для поліпшення якості покриттів, в розчин хімічного лудіння рекомендується додавати вісмут. Він покращує структуру покриття, збільшуючи так само і стійкість до корозії. При цьому покриття виходить не чисто олив'яне, а що містить до 1% вісмуту. Вісмут вводять в розчин у вигляді сульфату, в кількості 1,5-2 грам на літр розчину. Розчин хімічного лудіння з добавкою вісмуту виходить солом'яно-жовтого кольору.

Підготовка друкованої плати

Підготовка друкованої плати до хімічного лужению дуже проста і зводиться до очищення витравленої плати за допомогою суміші рідкого і порошкоподібного миючого засобу. Для цього, на плату насипають трохи твердого миючого засобу для миття посуду, додають зверху рідкий миючий і добре натирають пальцями отриману кашку по платі. Потім, ретельно змивають миючий проточною водою. Відмита плата має виплачуватися повністю смачиваться водою.

Лудить друкованої плати

Процес хімічного лудіння дуже простий. В пластикову або скляну ємність поміщають тільки що відмиту друковану плату, і заливають зверху розчином «рідкого олова», так щоб розчин покривав плату на 0,5-1см. Інтенсивно перемішують, похитуючи ємність з розчином.

Як тільки плата повністю покриється блискучим шаром олова, її виймають з розчину хімічного лудіння, ретельно промивають спочатку проточною водою, потім сумішшю рідкого і порошкоподібного миючого засобу, протирають рушником і висушують. Розчин хімічного лудіння зливають назад у пляшку для повторного використання.
