Харчування світлодіодної стрічки
ХАРЧУВАННЯ світлодіодні стрічки

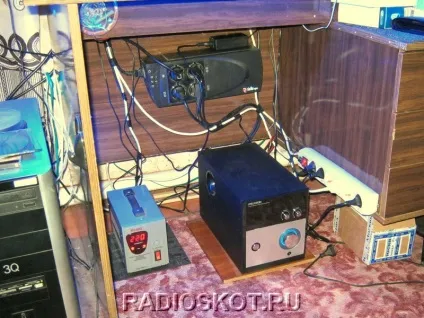

Отже, був похмурий осінній день, накрапав дощик, і я таки вирішив чимось зайняти свій вечір - як раз отримав трохи грошей, пішов в магазин електротоварів і задумався. будинки постійно в темряві натикався на ящики і коробки навколо робочого столу, а сидіти за комп'ютером з включеною КЛЛ на 30 ват не завжди зручно і взагалі чи потрібно. Погляд впав на світлодіодні стрічки - благо їх багато в різних варіаціях, є різні кольори, потужність, харчування, ціна.

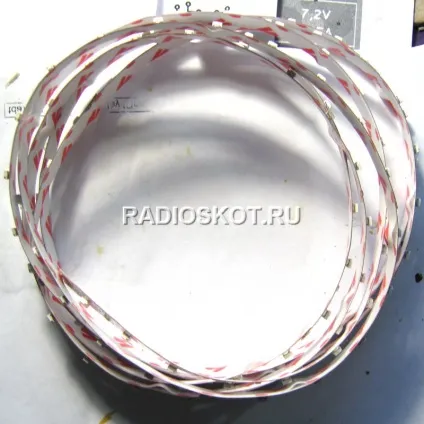

Вирішив вибрати стрічки які продавалися по метру - метр коштує близько 150 рублів - 60 світлодіодів синього світіння - заявлена потужність 4,8 Вт.

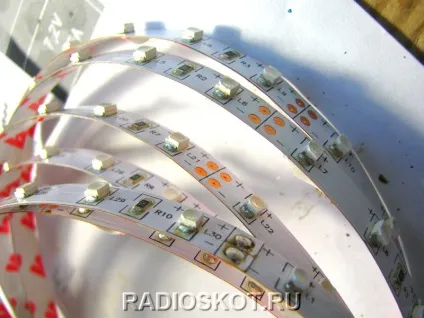

Ділити можна хоч по групах стрічка складається з блоків по 3 світлодіода із загальним резистором який гасить струм на них, розрізав по 30 світлодіодів - це по пів метра приблизно.
Струм споживання метром стрічки за результатами виміру виявився близько 320 мА, за підрахунками потужність була ну максимум 4 вата при 12 вольтах харчування значить в магазині була завищена потужність. Стрічки так само можна купити в бухтах пакетах, по 5 метрів і різати як тільки зручно, вибрати будь-який колір - білий. зелений. синій. червоний .
Схема харчування світлодіодної стрічки

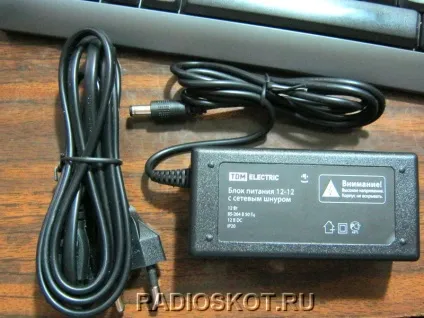

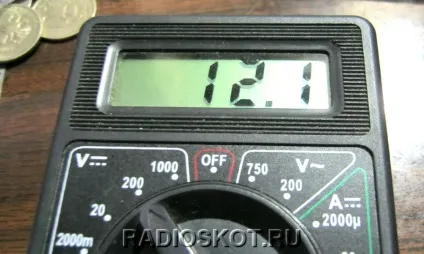

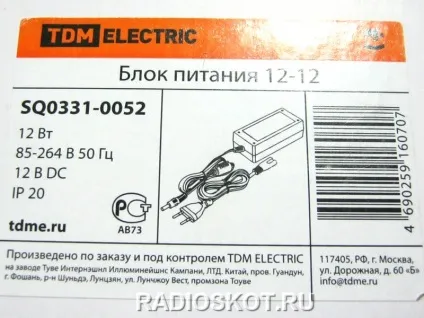

Для харчування стрічок був куплений блок живлення в тому ж магазині за 290 рублів - на ньому значилося що він на 12 вольт, 12 ват і імпульсний, як показали випробування вже вдома, блок видає без навантаження 12,1 вольт, і струм близько 1 А, на захист йде при струмі вище ніж 1,2 А.
Струм чистий, без перешкод - таким можна живити передавач, припустимо - нічого не фонить - сам перевіряв на варікапке.
Блок сам по собі легкий, компактний, в процесі експлуатації не гріється, штекера перехідника в комплекті не було, а в наявності в магазині вони закінчилися - тому просто відрізав дроти.
Під навантаженням напруга, як правило, також не просідає, в магазині консультант підрахувала, що для двох стрічок буде саме те, але як я зрозумів можна і третю підключити спокійно. Провід для підключення взяв від колонок які залишилися перетином 0,4 квадрата.

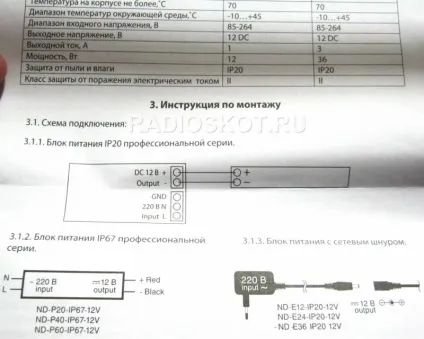

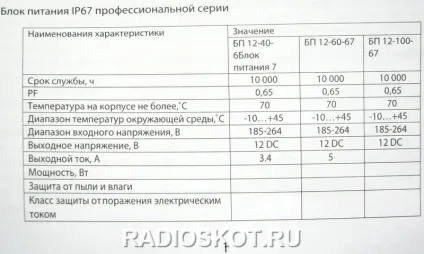

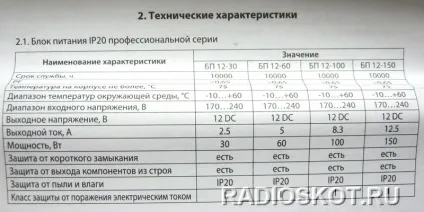

В інструкції блоку хоч він і китаєць, все описано в деталях і таблицях, на хорошому зрозумілою мовою в чому самі можете і переконається.

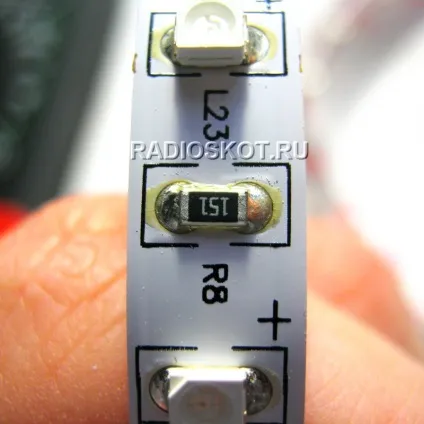

Стрічки на своїй зворотному боці мають клеющую основу. яка міцно зможе їх тримати на будь-якій поверхні - клеются дуже швидко і надійно. Світло виходить рівний, з добре вираженим обраному кольорі, нагрів при роботі не суттєвий, для гасіння струму на світлодіоди по групах - стоять смд резистори в 1206 розміру.
У наявність бувають у продавців і вологозахищені стрічки - які пролиті прозорим полімером - такі можна ставити і на вулиці.

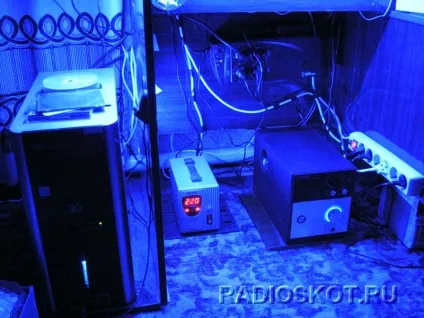

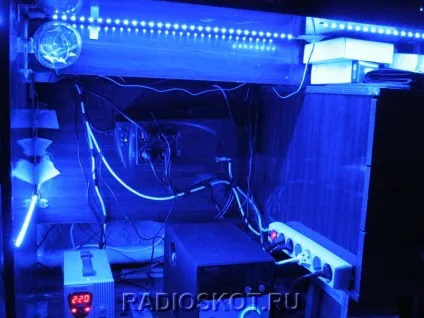

Світло дуже яскравий і висвітлює кімнату розміром 10х3,5 метра цілком яскраво, поставлене завдання було явно виконана. Шнур живлення у блоку жестковат, але так як він кріпиться один раз і не переміщається то думаю з цим все нормально.
Провід до стрічки паяются на будь-яких з крайніх висновків стрічки з дотриманням полярності підключення живлення. На кожному светодиоде при падіння через резистор виходить приблизно 3 вольта.
Для живлення світлодіодів потрібно стабільну напругу без завищень його за величиною - тому і потрібен такий ось стабілізований блок живлення, можна звичайно використовувати і блок з кренк або кренку для стабілізації джерела живлення в автомобілі, але обов'язково харчування повинно мати надійну стабілізацію і захист, як пишуть джерела які виробляють сучасні ссветодіоди - завищення напруги живлення вже на 0,5 вольта може знизити довговічність світлодіода близько чверті від номіналу, а більш ніж 1,5 вольта на стрічку (всю) може сни зить довговічність на половину.
Ось чому при установки в машину багато помиляючись підключають стрічку безпосередньо до живильної бортової мережі - і потім дивуються чому через пару місяців світлодіоди починають вигоряти. А адже напруга в борт мережі може коливатися і до 14,7 вольта. Що дуже згубно для таких продуктів, а ось якщо поставити стабілізатор - то все буде нормально. Застосовувати світлодіоди можна де тільки завгодно, на скільки вистачить фантазії у власника установника. З Вами був тов. redmoon
