Групи освітлення квартири
вступ
Скажемо відверто, що найчастіше власники квартир економлять і не роблять електропроект квартири. і якщо проект силової проводки ще заслуговує їхньої уваги, то проект освітлення точно вважається зайвим. Звичайно, не я думаю записувати всіх в скнари, я просто розповім, як зробити групи освітлення квартири.
Групи освітлення квартири (групові кола)

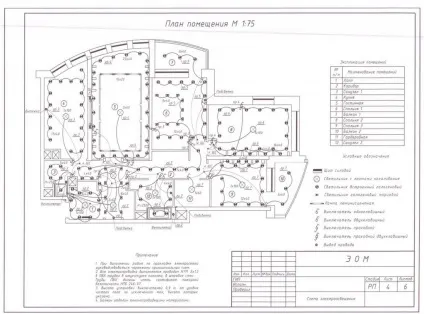

Перш за все, групи освітлення відокремте від груп розеток. Вони по типу використання та за потужністю просто інші. Залежно від кількості планованих світильників в квартирі, груп освітлення може бути кілька. Наведу приклад. На схемі 1, ви можете бачити проект освітлення квартири з великою кількістю вбудованих світильників. Для цієї квартири освітлення розбите на 7 груп.
Потрібно не плутати пристрій нового освітлення в квартирі і вже готової електропроводки, стандартної квартири з ремонтом. У першому випадку ви самі плануєте всю розводку електропроводки і відштовхуєтеся тільки на виділеній вам потужності. У другому випадку, все вже зроблено за вас, вся електропроводка розбита на групи, в тому числі створені і групи освітлення квартири.
Як краще розділити освітлення на групи

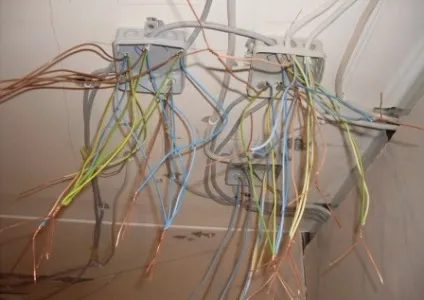

Плануючи групові кола квартири. для освітлення краще вибрати поділ електропроводки на групи по кімнатах, а тип розводки електропроводки вибрати розгалуженням распаячних коробками. Поясню, що це означає. На освітлення кожної кімнати квартири ведеться окремий кабель живлення. У кімнаті встановлюється распаячних коробка, можна спільна з силовою проводкою. Від цієї распаячних коробки робиться розводка на вимикачі освітлення (їх може бути декілька і в різних місцях) і світильники. Розумна навантаження на одну групу освітлення, це 2300 Вт, з кабелем 1, 5 мм 2. і автоматом захисту на групу в 16 Ампер. При цьому використання двожильного кабелю, без захисного проводу не забороняється.
Статті по темі: Монтаж світлодіодних стрічок: з'єднання, підключення, кріплення
Примітка. Кабель з жилами менше 1, 5 мм використовувати не потрібно. Не економте на надійності.
З'єднання проводів груп освітлення

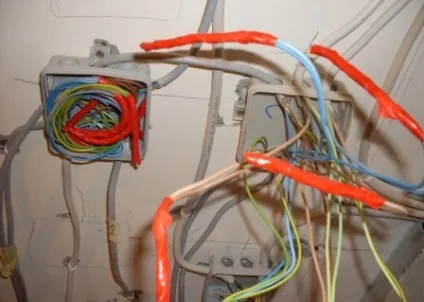

Для з'єднання проводів в распячной коробці використовуйте скрутку або клемники WAGO серії 773, на 24 Ампера. Для під'єднання світильників, використовуйте WAGO серії 224. Ізолента підійде будь-яка. Якщо проводка освітлення передбачається приховано. в підвісних стелях, то краще прокладку робити в гофре електротехнічної, і не забувайте забезпечити доступ до распаячних коробок на випадок ремонту. Якщо не хочете використовувати гофру. то використовуйте кабель з потрійною ізоляцією, краще кабель НЮМ. Хоча це формально і заборонено (ПУЕ), але потрійна ізоляція забезпечить безпеку проведення освітлення.
Схеми расключеніе (розпаювання) груп освітлення та підключення світильників
На завершення наведу кілька електросхем, які вам допоможуть кожної групи освітлення квартири.
І останнє. Чи не поєднуйте сорочку цоколя електричного патрона з фазним проводом мережі. А вимикачем розривайте фазний, а не нульовий провід (крім дитячої кімнати). І вимикач в дитячій краще підняти на 1, 5 метра від підлоги, якщо у вас маленька дитина звичайно. І взагалі, дотримуйтесь правил безпеки при роботі з електрикою
