Гроші з повітря
Здається, що отримати гроші з повітря - це всього лише мрія фантастів, проте в нафтовому бізнесі ці фантазії стають реальністю. Зберегти кошти, а значить, поповнити свою кишеню фінансово, компанія може за допомогою обладнання для рекуперації парів нафтопродуктів. Що таке рекуперація парів, з'ясовував Дмитро Пархоменко. Допомагали йому в цьому експерти з НПІК «Зірка»
Теорія, доведена на практиці
Рекуперація парів нафтопродуктів (а точніше сказати, регенерація, адже генерація пари - це їх випаровування) - це уловлювання та повернення в резервуар зберігання парів нафтопродуктів або ж переведення їх в рідку фазу з їх подальшим поверненням в цьому ж стані в резервуари з вихідним нафтопродуктом . Іншими словами, рекуперація парів - недопущення їх втрат шляхом повернення у вигляді парогазової фази або рідини назад в резервуар.

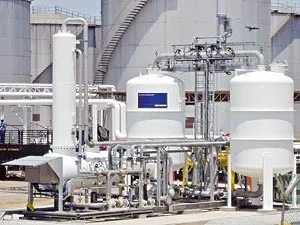

Вловити пари нафтопродуктів досить складно. Без необхідного обладнання це рівносильно носіння води в решеті. Для організації процесу рекуперації парів необхідно мати обладнання герметичного наливання з відведенням парів і установку рекуперації. На сьогоднішній день системи рекуперації дуже різноманітні і засновані на різних фізичних принципах.
За особливостями реалізації способи рекуперації парів нафто-продуктів з пароповітряної суміші (ПВС) можна структурувати наступним чином:
- захолажіваніе ПВС в холодильниках (без зміни тиску) до конденсації вуглеводнів в рідку фазу (криогенні технології);
- стиснення ПВС з одночасним захолажіваніем до конденсації пари;
- адсорбція (поглинання. - НР) вуглеводнів з суміші адсорбентом з подальшою десорбцією (поділом шуканого речовини. - НР);
- поділ ПВС на мембранах, що володіють певною селективністю;
- абсорбція вуглеводнів з суміші абсорбентом з подальшою десорбцією і поділом фракцій.
Для рекуперації на різних об'єктах потрібно схоже обладнання. Для нафтобази перш за все необхідна установка обладнання герметичного зливу-наливу залізничних і автоцистерн. Система верхнього герметичного наливання цистерн повинна бути обладнана стояками з телескопічними наливними патрубками і кришками герметизації з відбором пари. Застосування таких стояків дає можливість виключити явище «падаючої струменя», а також дозволяє відвести пари з цистерни по трубопроводах газової обв'язки для паровозврата або подальшої рекуперації. Система нижнього наливу цистерн передбачає відбір і відведення парів із зони наливу за окремим рукаву, що підключається до спеціального патрубка або до кришки герметизації горловини.
Якщо резервуари з бензинами не обладнані понтонами, то потрібно їх газова обв'язка - газоуравнітельная система з резервуарами змінного обсягу - газгольдерами МР-Г-З (від 5 м3 до 600 м3). Комплекс для резервуарного парку включає в себе трубопровідну газову обв'язку з використанням м'яких резервуарів-газгольдерів, що виготовляються з газо- і жідкостенепроніцаемого антистатичні технології.
Начальник центру громадських зв'язків ПІІ "Лукойл-Україна":
"Наша компанія використовує технологію рекуперації парів нафтопродуктів. Установка устаткування передбачена при будівництві нових об'єктів, а також на старих при реконструкції. Обладнання та компанія, яка його встановлює, визначаються тендерним шляхом. Ми також використовуємо обладнання для відсмоктування парів з автомобіля клієнта - воно встановлене не тільки на АЗС, а й на нафтобазах, для відбору пари з бензобака бензовозів ".
У газгольдери витісняється розширилася парогазова суміш з внутрішньої порожнини резервуарів зберігання по трубопроводах газової обв'язки при підвищенні температури в останніх за рахунок природного нагрівання або зміни атмосферного тиску ( «малі дихання») протягом денного часу доби, а також при «великих подихах» в процесі заповнення паливом резервуарів. Пари повертаються назад в резервуари при зниженні температури їх газового простору у вечірній і нічний час або при відпустці продукту споживачам. При відсутності такої системи суміш викидається в атмосферу (через дихально-запобіжну арматуру), а при «зворотному вдиху» в резервуар потрапляє атмосферне повітря.
І, нарешті, потрібно установка зрідження (рекуперації) парів нафтопродуктів, яка дозволяє перетворити уловлену парогазову суміш при зливо-наливної операціях і накопичену в резервуарі-газгольдері в рідку фазу і повернути в технологічний процес.
«В результаті зрідження пароповітряної суміші установками рекуперації НПІК« Зірка »виходить продукт з октановим числом, близьким до октанового числа продукту, з якого утворена паровоздушная суміш, і щільністю 0,6 # 8209; 0,7. Даний компонент, а це найлегші і цінні фракції бензину, що відповідають за запуск двигуна,
«... повинен бути використаний за своїм прямим призначенням як компонент палива», згідно з нормативним документом ВБН В.2.2 # 8209; 58.1 # 8209; 94 «Проектування складів нафти і нафтопродуктів з тиск насичених парів не вище 93,3 кПа» (п. 19.3 ).
Для цього процесу використовуються установки зрідження легких фракцій компресорного, компресорно # 8209; холодильного або компресорно-детандерна типу продуктивністю від 15 до 2 000 м3 / год. Установки зрідження забезпечені теплообмінниками із зливними пристроями і автоматичною системою відведення конденсату. Принцип дії заснований на ступеневу стисненні пароповітряної суміші з подальшим охолодженням. Рідка фаза збирається в накопичувальної ємності, з якої закачується в резервуар з паливом під шар продукту. Установки скорочують втрати нафти і нафтопродуктів при зливо-наливної операціях до 98%.
АЗС з поверненням
Для обладнання системи рекуперації парів на АЗС потрібна установка обладнання герметичного прийому палива в резервуари АЗС і повернення пари в паливну цистерну бензовоза, а також установка обладнання відпустки палива споживачам з можливістю відбору парів, а саме:
- паливороздавальних колонок, обладнаних вакуумним насосом відбору парів і перехідниками-роздільниками «пар-продукт»;
- паливних пістолетів з манжетою для ущільнення на горловині бензобака;
- використання паливних шлангів з можливістю повернення парів.
Вартість подібного обладнання для кожного об'єкта є різною. Ціна системи уловлювання та рекуперації парів визначається виходячи з обсягу резервуарного парку, програми роботи об'єкта з прийому-відпуску, продуктивності прийому-відпустки, кліматичних умов і побажань замовника.
Анатолій Овсіевскій розповів Нафторинку. що вартість систем і устаткування НПІК «Зірка» на порядок нижче зарубіжних пропозицій. Ціна системи для об'єкта часто не перевищує вартості річних втрат бензину від випаровування.
Терміни окупності систем при витратах на впровадження від 50 тис. Грн до 1,5 млн грн і більше складають від трьох місяців до двох років при експлуатації систем більше 10 років.
Мисливці за паром
Прес-секретар ТОВ "ТНК-ВР Коммерс":
"На АЗК ТНК і ВР використовується технологія пасивної рекуперації (повернення парів при зливі бензовоза). При будівництві нових АЗК та проведення реконструкції діючих об'єктів все ТРК обладнуються системою відсмоктування парів (повернення пари з бензобака клієнта в резервуар). Компанія також розглядає можливість придбання систем рекуперації парів з додатковими пристроями конденсованих. Вони досить дорогі, і прискорити їх впровадження могло б стимулювання таких інвестицій з боку держави ".
Крім систем уловлювання та рекуперації парів нафти і нафтопродуктів, розроблених НПІК «Зірка» на українському ринку, представлені кілька основних пропозицій: датської фірми Cool Sorption, французької Carbovak, американської OPW, німецької Symex і ряду українських «Инотех», «Промприлад», «Техновакуум », ДП« Дослідний завод МГТУ ім. Н.е. Баумана »та ін. Однак обладнання вищеперелічених зарубіжних компаній зустрічається вкрай рідко навіть на території СНД, оскільки системи компанії« Зірка »крім ряду переваг також явно виграють по вартості капітальних і експлуатаційних витрат.
Як розповів Нафторинку директор НПІК «Зірка» Анатолій Ов-сі-їв-ський, у компанії є патент на всі технології та обладнання. Воно повністю відповідають постійно посилюються вимогам і нормам в сфері уловлювання та утилізації парів нафти і нафто-продуктів, пожежним нормам - не тільки українським, українським, а й європейським за своїми експлуатаційними характеристиками. Всі технології та спеціальне обладнання виконуються у відповідності до затверджених технічних умов і захищені патентами України і Укаїни. В даний час йде процедура оформлення документів на отримання Євразійських патентів.
На сьогоднішній момент ряд операторів паливного ринку мають АЗС з можливістю відбору пари з бензобака автомобіля. Одним з них є компанія «Лукойл-Україна».
У компанії «Зірка» заявляють, що обладнання відбору пари з бензобака автомобіля встановлено на ряді АЗС, проте дані системи практично ніде не використовуються. В основному проектною документацією АЗС декларується герметичний злив бензовоза в резервуари АЗС з паровозвратом і вивезенням парів на нафтобазу. Однак більшість бензовозів для цього не придатні, часто застосовується візуальний метод контролю зливу палива через люк цистерни, що зводить ідею герметичного зливу нанівець.
Директор НПІК "Зірка":
"Пропонований проект передбачає прийом, зберігання і відпуск на АЗС як мінеральних палив, так і біопалив з гарантією збереження їх якості в резервуарах з підвищеним тиском, відсутність традиційних ТРК, автоматизований режим відпустки без участі оператора з використанням електронних платіжних терміналів і повністю автономне енергопостачання, яке забезпечується встановленими на конструкції навісу сонячними батареями або вітровими енергогенераторам. Вартість такої АЗС буде в кілька разів нижче традиційних, зат ати на обслуговування і експлуатацію незначні ".
На трьох АЗС в Запо-ської області впроваджені системи уловлювання парів при прийомі палива в резервуари АЗС. Система представлена газової обв'язкою резервуарів, зайнятих під бензини, і м'яким резервуаром-газгольдером, який приймає пари при зливі бензовоза і віддає при заправці автомобілів.
В даний час є домовленість компанії «Зірка» з ВП «Надія» про впровадження технології уловлювання парів бензинів на АЗС, а також організації уловлювання та рекуперації парів нафтопродуктів на всьому ланцюжку «нафтобаза-АЗС-клієнт».
На нафтобазах інтерес до систем уловлювання та рекуперації вище, ніж на АЗС, так як тут менше механізмів «вирівнювання» втрат. За останні п'ять років на десятках об'єктів України були впроваджені газоуравнітельние системи з м'якими гумовотканинними резервуарами-газгольдерами і установками рекуперації (зрідження) парів нафти і нафтопродуктів виробництва НПІК «Зірка». Серед замовників: ПАТ «Концерн Галнафтогаз», ВП «Надія», ЗАТ «РУРгруп-С. А. »,« Дніпронафтопродукт »,« За-по-пик-нафтопродукт »,« Укрнафта », НК« Альфа-Нафта », ДП« Вік Ойл - Київ », ТНК.

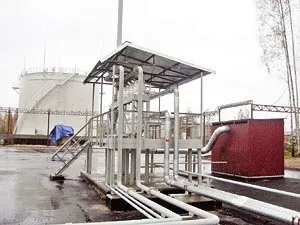

До складу системи включена установка рекуперації (зрідження) парів нафтопродуктів компресорного типу ГШ 1 # 8209; 3/35 У2 продуктивністю 180 м3 / год. Вона призначена для зрідження пари бензинів і газової фракції, що утворюються при пікових прийомах і під час наливу автоцистерн. Зріджений продукт направляється в заглиблений резервуар РГС-10 під шар товарного бензину, а потім отриманий продукт повертається в технологічний процес.
На досягнутому керівництво об'єкта не зупинилося, в даний час реконструкція бази продовжена: на черзі впровадження герметичного нижнього наливу в автоцистерни і сучасної комп'ютерної системи обліку нафтопродуктів при зберіганні і відпустці.
