Транзисторний підсилювач потужності на 100 ват
Всім привіт! У цій статті я буду детально описувати як виготовити класний підсилювач для будинку або авто. Підсилювач нескладний в збірці і налаштування, і має хорошу якість звучання. Нижче вашій увазі представлена принципова схема самого підсилювача.
Схема виконана на транзисторах і не має дефіцитних деталей. Харчування підсилювача двуполярное +/- 35 вольт, при опорі навантаження в 4 Ома. При підключенні 8-ми Омним навантаження, харчування можна збільшити до +/- 42 вольт.
Резистори R7, R8, R10, R11, R14 - 0,5 Вт; R12, R13 - 5 Вт; інші 0.25 Вт.
R15 підлаштування 2-3 кОм.
Транзистори: Vt1, Vt2, Vt3, Vt5 - 2sc945 (на корпусі пишеться зазвичай c945).
Vt4, Vt7 - BD140 (Vt4 можна замінити нашим КТ814).
Vt6 - BD139.
Vt8 - 2SA1943.
Vt9 - 2SC5200.
УВАГА! У транзисторів c945 є різна цоколевка: ЕКБ і Ебк. Тому перед впайкі потрібно перевіряти мультиметром.
Світлодіод звичайний, зеленого кольору, саме ЗЕЛЕНОГО! Він тут не для краси! І НЕ повинен бути досить яскравим. Ну а інші деталі видно на схемі.
Для виготовлення підсилювача нам знадобляться інструменти:
-паяльник
-олово
-каніфоль (бажано рідкий), але можна обійтися і звичайним
-ножиці по металу
-кусачки
-шило
-медичний шприц, будь
-свердло 0.8-1 мм
-свердло 1.5 мм
-дриль (краще якусь міні дриль)
-наждачний папір
-і мультиметр.
матеріали:
-одностороння текстолитовая плата розміром 10х6 см
-лист тетрадной паперу
-ручка
-лак для дерева (бажано темного кольору)
-невеликий контейнер
-харчова сода
-лимонна кислота
-сіль.
Список радіодеталей я перераховувати не буду, їх видно на схемі.
Крок 1Готовім плату
І так, нам потрібно виготовити плату. Так як лазерного принтера у мене немає (взагалі немає ні яке), плату ми будемо виготовляти «по-старому»!

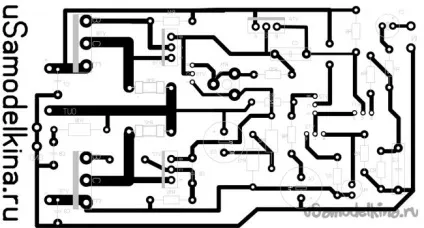

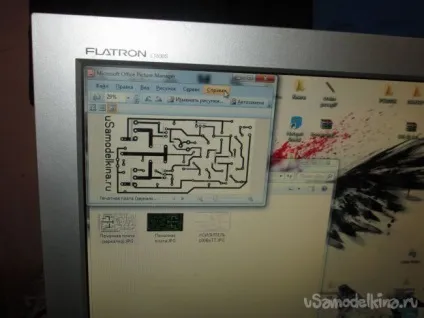

Для початку потрібно просвердлити отвори на платі для майбутніх деталей. У кого є принтер, просто роздрукуйте картинку:

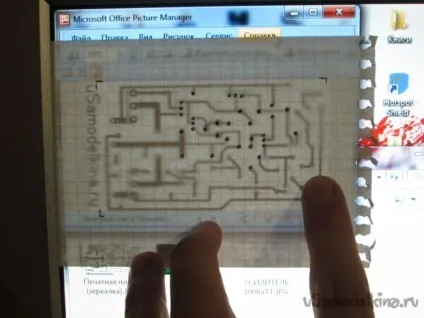

якщо немає, то тоді нам треба перенести на папір розмітку для сверловки. Як це зробити ви зрозумієте на фото нижче:
коли будете переводити, не забудьте про розмір плати! (10 на 6 см)
от якось так!
Відрізаємо ножицями по металу потрібний нам розмір плати.
Тепер прикладаємо листок до вирізаної платі і фіксуємо скотчем, щоб не з'їхала. Далі беремо шило і намічаємо (по точках) де будемо свердлити.
Можна звичайно обійтися без шила і свердлити відразу, але свердло може з'їхати!
Далі повинно вийти ось так:

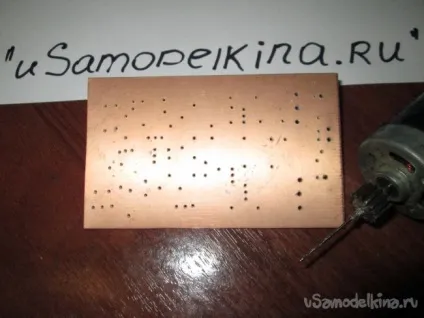

Тепер можна і почати сверловку. Свердлимо дірки 0.8 - 1 мм.Как я говорив вище: краще використовувати міні дриль, так як свердло дуже тонке і легко ламається. Я наприклад використовую моторчик від шуруповерта.
Дірки під транзистори Vt8, Vt9 і під дроти свердлимо свердлом 1.5 мм. Тепер треба зачистити наждачкою нашу плату.

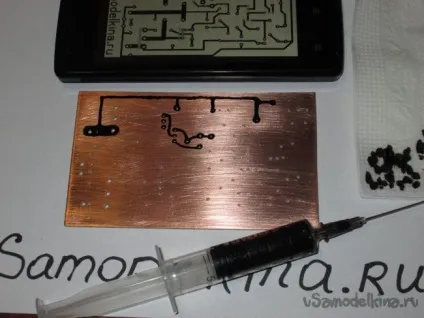

Ось тепер можна і почати малювати наші доріжки. Беремо шприц, сточуємо голку, щоб була не гострою, набираємо лак і вперед!
Підрівнювати косяки краще коли лак вже застигне.
Крок 2Травім плату

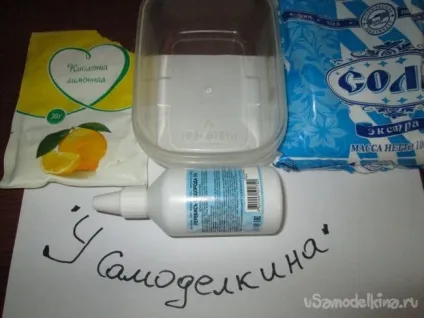

Для травлення плат я використовую найпростіший і найдешевший метод:
100 мл перекису, 4 ч ложки лимонної кислоти і 2 ч ложки солі.
Розмішуємо і занурюємо нашу плату.

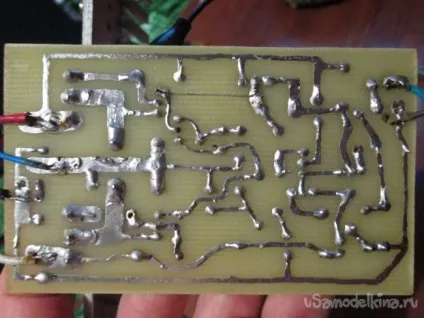

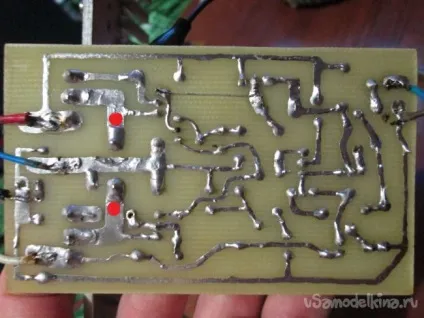

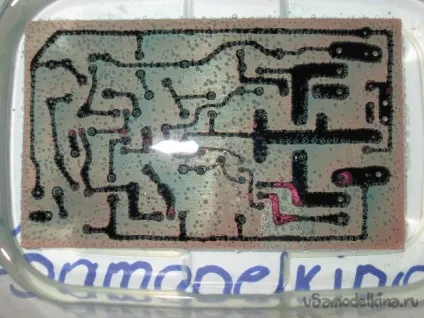

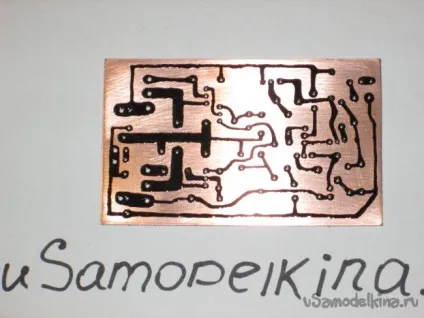

Далі зчищають лак і виходить ось так!

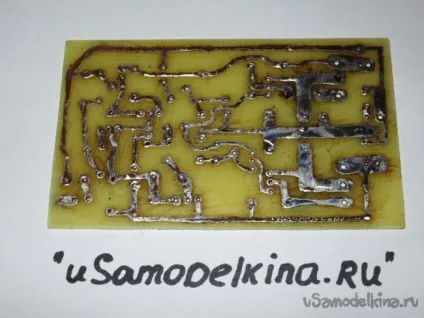

Бажано відразу все доріжки покрити оловом для зручності пайки деталей.
Крок 3Пайка і настройка

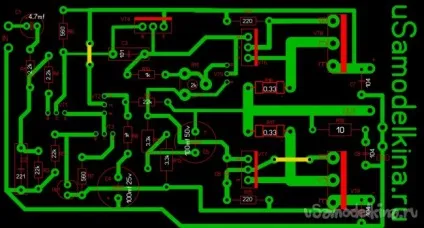

Паяти зручно буде по цій картинці (вид з боку деталей)
Для зручності з початок упаюємо всі дрібні деталі, резистори та інше.

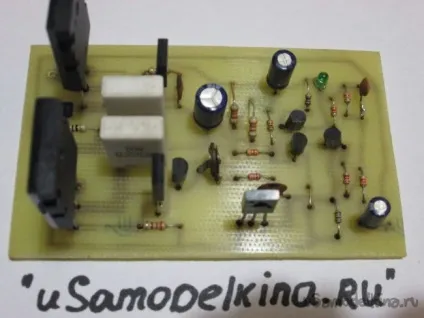

А потім вже все інше.
Після пайки плату потрібно відмити від каніфолі. Відмити можна спиртом або ацетоном. На крайняк можна навіть бензином.
Тепер можна і пробувати включати! При правильній збірці підсилювач працює відразу. При першому включенні резистор R15 треба вивернути в сторону максимального опору (міряємо приладом). Колонку не підключати! Вихідні транзистори ОБОВ'ЯЗКОВО на радіатор, через ізолюючі прокладки.

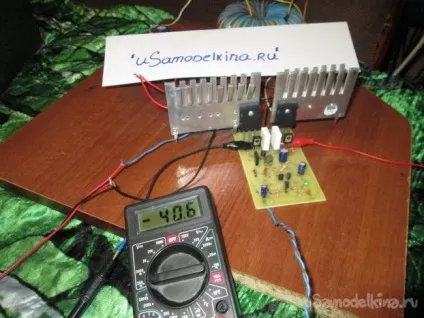

Далі повільним обертанням резистора R15 потрібно встановити 40-45 mV.
Виставили, тепер можна підключити динамік і поганяти підсилювач на невеликій гучності 10-15 хв. Потім знову потрібно буде підкоригувати струм спокою.
Ну ось і все, можна насолоджуватися!
