Графітові щітки для електроінструменту
Призначення і властивості щіток для електроінструменту

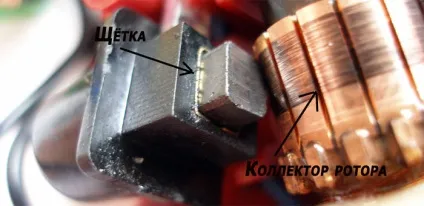

Графітові щітки - елемент, що використовується для створення ковзаючого контакту в електродвигунів. Основним їх призначенням є підведення і відведення електричного струму на колекторах різних пристроїв, агрегатів, інструментів, де застосовуються електродвигуни. Щітки є деталлю практично будь-якого електроінструменту, вони служать провідником струму.
Щітки для електроінструмента повинні володіти високими значеннями теплопровідності, надійності, стійкості до стирання, а також хорошим опором хімічним, механічним і температурним впливам. Крім цього, вони зобов'язані бути довговічними, доступними за вартістю, і як можна менше іскрити. Розміри їх можуть бути дуже різними, тому при виборі потрібно бути дуже уважним. Найкраще застосовувати щітки під конкретну модель інструменту і того ж виробника.
Поширені несправності і причини їх появи
Щітки виходять з ладу регулярно - це обумовлено самим принципом їх роботи. При роботі вони постійно труться об колектор, відповідно, піддаються зносу. Якісно виготовлені графітові щітки для електроінструменту зроблені так, щоб їх стирання відбувалося повільно. Тому агрегати, що застосовуються в побуті, рідко вимагають ремонту - значний ресурс роботи при рідкісному використанні інструменту в підсумку призводять до того, що знос щіток до критичного рівня відбувається лише у виняткових випадках.
Знос графітових щіток викликає втрату або порушення їх контакту з колектором. При часткової втрати контакту часто виникає підвищений іскріння. Іноді з'являється «смикання», двигун обертається нерівномірно. У важких випадках мотор зовсім не запускається - в ланцюзі розрив. Нерідко з'являється ефект «зависання» щіток, коли вони застряють в напрямних і пружина не може забезпечити надійний притиск до колектора.
Поломки начебто обриву повідця щітки, зламаною притискної пружини або пошкодження колекторно-щіткового вузла нескладно визначити візуально.
Причинами несправностей є:
- експлуатаційний знос;
- невідповідність габаритів, форми щіток їх посадковим розмірами;
- забруднення пластин колектора;
- межвитковое замикання в обмотках;
- знос колекторних пластин;
- зміна форми колектора через биття вала.
Найпоширенішою з перерахованих причин буває звичайний знос, як кажуть, «від часу». Усувається заміною щіток.
Як грамотно вибрати графітові щітки?
Щітки діляться на жорсткі і м'які. При виборі це може мати вирішальне значення, тому що колекторна мідь теж ділиться на м'яку і жорстку. У разі невідповідності цього параметра між колектором і щітками відбувається швидкий знос одного з елементів - або жорсткий колектор «зжере» м'які щітки, або занадто тверді щітки зашкодять колектор. Ні те, ні інше до нормальної роботи не має відношення.
Слід враховувати при виборі активний опір щіток - цей параметр впливає при розрахунку обмоток двигуна, властивостей регулюють і пускових пристроїв (плавний старт, регулювання обертів і інші).
Крім того, деталь не працює сама по собі - для нормального функціонування потрібно узгоджене дію всіх елементів щіткового вузла, який складається з притискного пристрою, що направляють і групи контактів. Важливий розрахунковий притиск щітки. Занадто сильне притиснення - перегрівається колектор і щітковий вузол. Слабкий притиск - причина зайвої іскріння, не кажучи вже про те, що слабо стиснута пружина може вискочити і потрапити між обертовими елементами. Наслідки бувають сумні.
Не слід застосовувати для електроінструменту генераторні мідно-графітові щітки. Струм в генераторах набагато вище, і щітковий вузол розрахований на високі значення струму. Застосування генераторних щіток при ремонті інструменту веде до виходу з ладу обмоток через нерозрахованих високих температур і великого струму.
Інструмент для професійного використання обладнується автоматично отключающимися щітками. Використання звичайних в такому випадку теж не рекомендовано. Бувають також графітові щітки для роботи з приладами додатковими контактами, потрібними для нормальної роботи електричних ланцюгів агрегату. Їх слід замінювати тільки на такі ж.
Однозначно уникнути помилок при виборі можна в двох випадках - це покупка щіток у офіційного дилера або установка їх у фірмовому сервісному центрі.
Заміна - власноруч або в сервісному центрі?

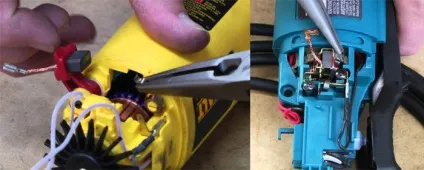

Замінити щітки можна самому або звернутися в сервісний центр. Обидва варіанти мають свої переваги і недоліки. Сервіс хороший наступним:
- висока якість робіт;
- оригінальні запчастини;
- гарантія зберігається, якщо її термін ще діє.
Однак на сервісний центр потрібно ще добратися, а також доведеться заплатити, якщо випадок негарантійний.
Власноручний заміна щіток дозволяє заощадити час на поїздках в сервіс і гроші на оплату праці фахівців. Але тут є свої труднощі - запчастини доведеться шукати самому, гарантія при самостійному ремонті знімається, а також, якщо досвіду недостатньо, - є шанс замість усунення несправності ще більше нашкодити інструменту.
