Граблі ворушилки своїми руками інструкція

Канули в лету ті часи, коли сіно ворушив і збирали за допомогою ручних граблів. Сьогодні з цим успішно, швидко і без особливих зусиль справляються граблі ворушилки навісні, розроблені безпосередньо для ворошіння скошеної рослинності і згрібання її у валки. Залежно від моделі це обладнання призначається для трактора, минитрактора або мотоблока.

опис інструменту

Валкообразованіе є одним з основних етапів збирання сіна. Тому попит на ефективно здійснюють таку операцію граблі ворушилки постійно зростає. На сьогоднішній день розроблено декілька типів і модифікацій подібного обладнання для трактора. Найбільш затребувані середовища них роторні та колісні навісні моделі.

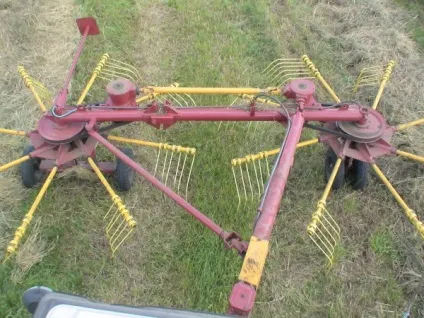

Тракторні роторні ворушилки є колісно-пальцеву конструкцію, основою якої є потовщені труби-ротори. На цих горизонтально обертових роторах закріплені за допомогою пружин з декількома зубцями згрібати сіно пальці. Це забезпечує рівномірність навантаження на пристрій і хороше відтворення рельєфу оброблюваної території.

Момент, що обертає передається роторам за допомогою карданного типу шарніри подібно автомобільним штрусам, що забезпечує рівність кутових швидкостей. Привід плавний і має захист від мимовільного запуску при транспортуванні. Даного типу тракторні ворушилки мають можливість регулювання висоти ворошіння і кута атаки. Вони не мають власного ходу і навішуються на колісний трактор, працюючи через систему гідравліки і вал відбору потужності.

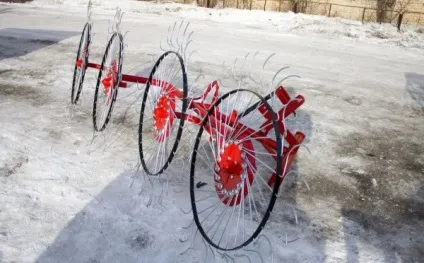

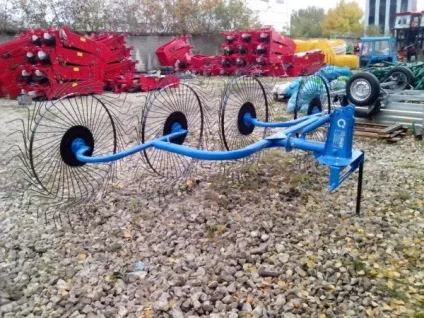

Колісні граблі представляють собою навісну на трактор конструкцію із закріплених на консолі плаваючого типу коліс. На них встановлені зігнуті дротяні пальці-пружини для ворошіння сіна. Оскільки зовні такий пристрій нагадує намальоване дитячою рукою сонечко, то саме таке народної назву отримали ці тракторні ворушарки.

Ефективність їх роботи збільшується за рахунок того, що колеса розташовуються під кутом відносно напрямку руху трактора і кілька перекривають зони обертання один одного. Плаваюча підвіска забезпечує прекрасну амортизацію, тому ворошилка добре справляється з нерівностями рельєфу, легко долаючи зрошувальні канали і насипу. Колеса у неї взаємозамінні і кожне з них закріплюється на двох підшипниках, що збільшує термін експлуатації пристрою і полегшує ремонт. Обертання коліс незалежно і здійснюється за допомогою кардана, ланцюгової або пасової передачі. Тому такі граблі ворушилки можна застосовувати в якості навісного обладнання для трактора, минитрактора або мотоблока.

Залежно від моделі для трактора випускаються пристрої з чотирма і п'ятьма колесами. Різниця між ними полягає лише в ширині захоплення, що визначає швидкість роботи і продуктивність ворошіння і згрібання скошеної рослинності в валки на полі однакового розміру. Також подібні граблі ворушилки нерідко роблять своїми руками. Як правило, ці саморобні пристрої призначені для навісу на використовуваний в господарстві невеликий трактор або мотоблок.

Процес використання саморобних граблів ворушилок на мотоблоки для ворошіння і прибирання скошеної трави на полі

У чому переваги

Як роторні, так і колісні граблі ворушилки для трактора згрібають скошену рослинність в валки, що полегшує надалі тюкування прес-підбирач. З їх допомогою перевертають пласти сіна, підставляючи для просушки під сонячні промені і обдування вітром потрібну сторону валка і прискорюючи тим самим процес сушіння сіножатей. Тракторні роторні моделі мають гарну швидкістю і є оптимальним знаряддям для роботи з вимагають дбайливого звернення культурами (наприклад, люцерною). Також трактор з такого типу Ворушилка легко впорається з вологим або важким сіном.

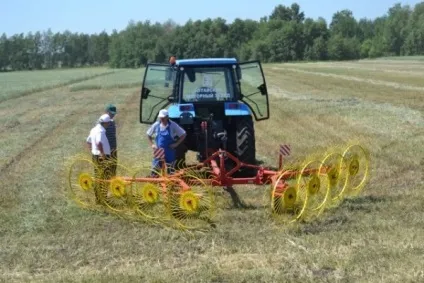

Колісні тракторні граблі ворушилки характеризуються найбільшою продуктивністю і відмінно працюють на підвищених швидкостях. Їх ефективність максимальна на прямолінійній довгій дистанції, проте погіршується на кутових ділянках оброблюваної території. Вони легко кріпляться на трактор, не вимагаючи для роботи під'єднання вала відбору потужності.

Пальці на колесах такий ворушарки не тільки перевертають скошену рослинність, але збивають її, збільшуючи тим самим вентиляцію в валках сіна. Трактор з подібним навісним пристроєм обробляє поле з найменшими втратами скошеної листя при заготівлі сіна кормових культур. До того ж таку конструкцію типу сонечко для невеликого трактора або мотоблока можна зробити своїми руками.

Як зробити самому

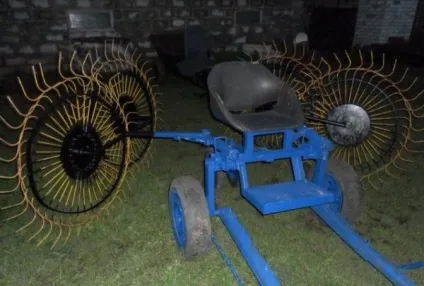

Для мотоблока саморобні ворушарки типу сонечко мають не більше трьох коліс, а призначені для навішування на невеликий трактор цілком можуть бути п'яти колісними. Щоб створити своїми руками Ворушилка, знадобиться металева труба для виготовлення зварної рами, на якій встановлюються кронштейни для кріплення коліс. Також буде потрібно сталева 4 - 7 мм дріт для виготовлення згрібають скошену траву пружин. Вони замінні і кріпляться до дисків за допомогою болтів. Диски робочих коліс виготовляються зі сталевих листів товщиною 4 мм.

Для установки кожного колеса використовуються розміщуються в маточинах два підшипника. Можна встановлювати маточини від класичної моделі автомобіля ВАЗ з конічними підшипниками. Такий вузол буде герметичний завдяки металевому ковпачку з одного боку і сальнику з іншого. Подібні тракторні граблі можна зберігати на вулиці не побоюючись, що підшипники заіржавіють.

Також знадобиться виготовити спеціальну навішення, щоб навішувати такі саморобні пристрої на трактор або мотоблок. Її конструкція створюється відповідно обраним кресленнями і включає механізм регулювання з використанням потужних сталевих пружин. Такі саморобні навісні тракторні граблі ворушилки при збиранні сіна практично нічим не поступаються промисловим моделям, а іноді і перевершують їх за якістю збірки і ретельності виготовлення деталей.

Опис використання граблів ворушилок в спеціальних положеннях для здійснення різних завдань
