Головна знижувальних підстанція - джерела електропостачання - електропостачання
Сполучною ланкою між живильною і внутрішньою мережею будівельного майданчика або об'єктами будівельної індустрії є головна знижувальних підстанція (ДПП) або головна розподільна підстанція (ГРП). Розподіл електричної енергії від ДПП (ГРП) до підстанцій на будівництві або до цехових підстанцій виконується по радіальних, магістральних, комбінованим або замкнутим схемами в залежності від розташування приймачів та необхідної надійності електропостачання.
На невеликих і середніх підприємствах будіндустрії електропостачання здійснюється в основному по кабельних лініях 6-10 кВ. Повітряні лінії споруджуються в умовах будівництва і на малозавантажених територіях. Глибокий введення може застосовуватися при будь-яких схемах харчування.
Вибір схеми електропостачання залежить від числа і взаємного розташування трансформаторних підстанцій або інших електроприймачів по відношенню до живлячої їх пункту. При цьому враховуються також вартість різних варіантів, витрата кабелю або проводів, способи виконання мережі та ін.
Радіальні схеми розподілу електроенергії застосовуються головним чином в тих випадках, коли приймачі розташовані в різних напрямках від центру харчування (ДПП або ГРП). На великих і середніх будівництвах і підприємствах будіндустрії застосовуються як одноступінчасті, так і двоступеневі схеми. Одноступінчаті радіальні схеми на таких об'єктах застосовуються для харчування великих зосереджених навантажень (насосні, компресорні і т. Д.).
Безпосередньо від центру харчування, а для харчування невеликих цехових або будівельних підстанцій і електроприймачів, і приймачів, що працюють на напрузі 6 або 10 кВ, застосовуються двоступеневі схеми, так як недоцільно завантажувати основні центри електропостачання великим числом дрібних ліній, що відходять.
Харчування відокремлених підстанцій більш відповідального призначення допускається здійснювати по двухкабельной лінії з роз'єднувачами на кожному кабелі (малюнок нижче положення - б), або за двома повітряним ЛЕП.
Радіальне харчування відособлених однотрансформаторних підстанцій
а - без резервування по високій напрузі;
б - з резервуванням по високій напрузі.
«Електропостачання будівельно-монтажних робіт», Г.Н. Глушков
Підвісні ізолятори призначаються для кріплення проводів повітряних ліній (Bл). Для Bл застосовуються такі типи ізоляторів: при напрузі 6-10 кВ - штирові порцелянові й скляні ШФ 6-А і ШФ НО-А, ШФ 10-5, ШСС-10 і ШССЛ-10; при напрузі 20-35 кВ - штирові порцелянові ШФ 20-А, ШФ 20-Б, ШФ 35-А, ШФ 25-Б, ШФ 35-В, СШ-35; при напрузі від ...
Для захисту електричних пристроїв від перенапруги застосовуються громовідводи і розрядники. При грозовому розряді поблизу повітряної лінії електропередачі в проводах лінії индуктируется напруга, що вимірюється десятками тисяч і навіть мільйонами вольт. Хвилі перенапруг, поширюючись по дротах лінії, можуть завдати великої шкоди електроустановок, з якими пов'язана ЛЕП. Залежно від необхідних заходів протівогрозовой захисту все споруди поділяються на ...
При виникненні на струмопровідних частинах установки перенапруги іскрові проміжки пробиваються, і перенапруження виявляється прикладеним до вілітовим дискам. При цьому опір віліта різко зменшується, і хвиля перенапруги відводиться в землю. При відновленні нормального напруги відновлюється діелектрична міцність віліта, і струм на землю припиняється. Шини У розподільних пристроях застосовуються мідні, алюмінієві і сталеві шини. Мідь відрізняється щодо ...
Трансформатори напруги розраховуються на номінальну напругу вторинної обмотки 100 В (при номінальній напрузі, доданому до первинної обмотці). На малюнку нижче - а показані зовнішній вигляд однієї з конструкцій трансформатора напруги і схема включення (на малюнку нижче б, в). Трифазний трансформатор напруги а - загальний вигляд; б і в - схеми включення вимірювальних приладів. Включення вимірювальних ...

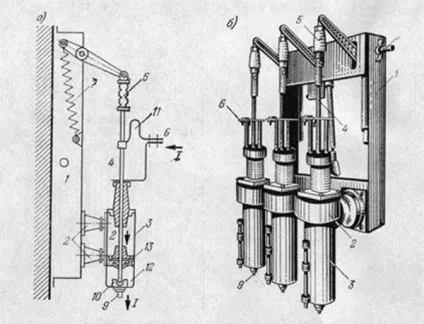

Вимикачі бакового типу останнім часом все більше витісняються олійними вимикачами горшкового типу з малим об'ємом масла (дивіться малюнок нижче), які значно компактніше і безпечніше щодо вибуху. Кожна фаза трифазного вимикача розташована в окремому сталевому циліндрі (горщику) 3, закріпленому на опорних ізоляторах 2, встановлених на загальній заземленою сталевий рамі 1. У випадку вимкнення включений, струм ...
