Навіщо потрібен зворотний клапан для каналізації, каналізація всім

На перший погляд каналізаційна система будівлі досить проста і призначення її прозоро: організація відведення стічних вод або в каналізаційний колектор, або - в автономну вигрібну яму. Однак, даний процес має ряд нюансів, які слід враховувати при проектуванні системи, що передбачають необхідність врізки в неї додаткових елементів. Одним з таких важливих пристроїв є зворотний клапан для каналізації.

Зворотний каналізаційний клапан

Навіщо потрібен каналізаційний клапан

Наявність каналізації в будинку є дуже великою зручністю і значно підвищує його комфортність. Однак, у цій комфортності є ряд побічних ефектів, ряд з яких, якщо не приділяти їм належної уваги, часто виливаються в серйозну проблему:

в разі засмічень фекальні води можуть попрямувати назад і почати витікати з встановлених сантехнічних виробів (унітазів, раковин), підтоплюючи приміщення;
неприємний запах з каналізаційної системи по трубах здатний проникнути всередину будівлі;
часто в каналізаційній системі поселяються гризуни, яким при сприятливо сформованих обставинах відкривається прямий шлях всередину будинку;
в багатоповерхових будинках, при різкому скиданні води, виникає сильний неприємний шум в трубах, за рахунок виникнення розрідження в системі.

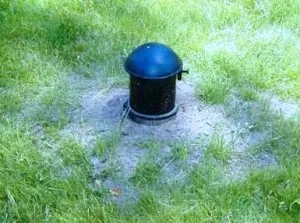

У приватному будинку каналізаційний клапан можна встановити в оглядовому колодязі

Щоб нейтралізувати дію вищезгаданого і застосовують каналізаційні клапани.
Ці пристрої бувають поділяються на 2 типи, зворотний і вентиляційний. Нижче буде розглянуто пристрій і призначення кожного з них.

Зворотний каналізаційний клапан

Класична каналізаційна система влаштована так, що стічні води в ній рухаються «самотоком», під ухил, під дією власної сили тяжіння. Якщо система засмічується, то це може викликати зворотний струм фекальних рідин. Це дуже актуально в старих будинках приватної забудови, які опинилися в силу навколишнього господарської діяльності нижче рівня дороги з розташованими на ній каналізаційними колодязями. У таких випадках, при переповненні системи вуличної каналізації, висока ймовірність того, що фекалії, за законом сполучених посудин будуть виливатися через сантехнічні вироби опинився в низині будівлі. Щоб блокувати зворотний потік стічних вод, в каналізаційну трубу врізається так званий зворотний клапан.

Склад зворотного каналізаційного клапана

Незалежно від технічної реалізації конкретної моделі, пристрій складається з наступних частин:

приймаюча частина - та, куди в першу чергу надходять стічні води, покинувши сантехнічні вироби приміщення;
механізм обмеження - дозволяє рідини безперешкодно рухатися в «потрібному» напрямі, перешкоджаючи її зворотному току;
ревізійний люк з ручкою примусової фіксації;
похідна частина - зона клапана, що знаходиться за механізмом обмеження, суміжна з зовнішньої каналізацією.

Рада сантехніка: При необхідності можна примусово перекрити струм рідини в клапані в будь-якому напрямку, повернувши ручку на кришці клапана.

Схема роботи клапана

Коли система працює в штатному режимі, стічні води безперешкодно проходять через всі частини клапана, вливаючись, в кінцевому підсумку, в вуличну каналізацію. Якщо засмічується вулична каналізаційна магістраль, рівень рідини в ній починає підвищуватися і, в певний момент, фекалії починають повертати назад, піднімаючись все ближче і ближче до сантехнічних пристроїв будівлі. Однак, коли на їх шляху знаходиться зворотний клапан, механізм обмеження, спрацьовує, надійно перекриває шлях рідини, не дозволяючи їй досягти житлових приміщень.

Останнім часом замість чавунних каналізаційних труб частіше використовують труби з пластика. Відповідно і матеріал, з якого виготовляються зворотні клапани, монтовані в таких трубопроводах - це високоміцний пластик. Однак, в окремих випадках клапани роблять із латуні та нержавіючої сталі і бронзи. У старих, чавунних трубопроводах встановлюють клапани, виконані з чавуну.

Чавунний зворотний клапан

Рада сантехніка: В залежності від того, на якій ділянці магістралі монтується клапан, горизонтальної або вертикальної, він може бути за типом виконання горизонтальним або вертикальним, відповідно. Кожен з типів має свої особливості в частині пристрою механізму обмеження, що повинно враховуватися при проектуванні системи і підборі комплектуючих до неї.

Види зворотних клапанів

Принцип дії клапана

Залежно від конструктивних особливостей, клапани поділяються на такі види:

Поворотні. Поширені найбільш широко. Механізм обмеження є затріски з важелем, яка і виступає перешкодою при зворотному току рідини.
Підйомні. У ролі мембрани виступає підйомний механізм, розташований вертикально. Особливість пристрою таких клапанів дозволяє здійснювати їх ремонт без демонтажу. Однак такі клапани засмічуються найбільш часто.
Кульові або спеціальні. Зазвичай застосовуються в вертикальних магістралях, обладнаними спеціальними насосами для примусової відкачування фекалій. Механізм обмеження виконаний у вигляді кулі, який, при наявності тиску, підводиться, пропускаючи рідину. Якщо ж тиск слабшає, то під дією власної маси куля опускається на посадочне місце, перешкоджаючи тим самим зворотному току рідини.
Меж фланцеві. Встановлюються там, відстань між фланцями труб (зазвичай чавунних або сталевих) мало і відсутня можливість його збільшення для врізки інших типів клапанів. Блокування в таких моделях здійснюється за допомогою двостулкових або одностулкових мембрани, а замість важеля застосовується пружина.

міжфланцьовий зворотний клапан

Рада сантехніка: На корпусі будь-якого клапана стрілкою показано напрямок струму рідини. При монтажі вкрай важливо його дотримати. В іншому випадку система функціонувати не буде.

Вентиляційний (повітряний) клапан

Для усунення неприємних запахів з каналізаційної системи, та сильних шумів, що виникають при різкому скиданні рідини в неї, застосовують так звані вентиляційні або, іншими словами, повітряні клапани. Його основне призначення - вирівнювання зниженого тиску всередині труби і тиску ззовні.

Вентиляційний клапан в розрізі

Принцип роботи клапана

Класичний аераційний повітряний клапан має 2 робочих режиму:
При знаходженні системи в статичному стані, регулювальний клапан закритий. Відповідно, при цьому гази, присутні в трубопроводі, не можуть потрапити в приміщення.
При скиданні води в систему, там виникає розрідження. Клапан при цьому відкривається, повітря зовні починає надходити в каналізацію, тим самим вирівнюючи різницю тисків. Після того, як цей процес завершується, клапан знову закривається.

Установка повітряного клапана

Встановлений вентиляційний клапан

Повітряний клапан пристиковується до каналізаційної системи як звичайний відведення. і монтується абсолютно так само, як і будь-який інший фітінг. Важливо, щоб в місцях кріплення була забезпечена абсолютна герметичність.
Слід пам'ятати, що аераційний клапан повинен встановлюватися всередині приміщень і експлуатуватися тільки при позитивних температурах.

У даній статті були розглянуті види клапанів, що застосовуються для оптимізації роботи побутової каналізації, їх призначення і конструктивні особливості ряду моделей. При проектуванні будь-каналізаційної системи слід взяти до уваги ті процеси, які будуть протікати всередині неї, включаючи можливі нештатні ситуації, а так само конкретні умови експлуатації. Від цих даних потрібно відштовхуватися при виборі типу і моделі каналізаційного клапана.
