Розрізом називається зображення будівлі, подумки рассеченноговертікальной площиною, малюнок 2.15. Якщо площина перпендикулярна поздовжніх осях, то розріз називається поперечним. а паралельна їм - поздовжнім .Разрези на будівельних кресленнях служать для виявленіяоб'емного і конструктивного рішення будівлі, взаємного розташування окремих конструкцій, приміщень і т.п.
Розрізи бувають архітектурні та конструктивні.
Архітектурні розрізи служать для виявлення внутрішнього відапомещеній і розташування архітектурних елементів інтер'єру, на яких не показують конструкції перекриттів, крокв, фундаментів і інших елементів, але проставляють висоту приміщень, віконних і дверних прорізів, цоколя і т.п. Висоти цих елементів найчастіше визначаються висотними відмітками. Архітектурні розрізи складають в початковій стадії проектування для опрацювання фасаду будівлі. Для будівництва будівлі архітектурний розріз не використовується, так як на ньому не показані конструктивні елементи будівлі, малюнок 2.16.

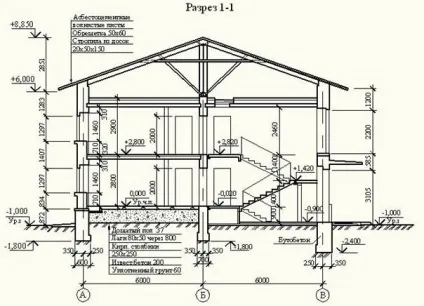

Конструктивні розрізи виконують на стадії розробки рабочіхчертежей будівлі, на яких показують конструктивні елементи будівлі (фундаменти, крокви, перекриття), а також наносять необхідні розміри і позначки, малюнок 2.17.
На робочих кресленнях напрямок погляду для розрізів приймають, як правило, за планом - від низу до верху і справа наліво. Іноді при необхідності або в навчальних цілях напрям погляду приймають зліва направо.
Положення січної площини вибирають таким, щоб вона проходила по найбільш важливим в конструктивному або архітектурному відношенні частин будівлі: віконних і дверних прорізів, сходових клітках, балконах і т.д. Слід мати на увазі, що площина розрізу по сходах завжди проводять по найближчих до спостерігача маршах. При цьому марш сходів, що потрапила в розріз, обводять лінією більшої товщини (суцільна основна), ніж контур маршу, за яким січна площина не проходить. Контур цього маршу обводять суцільною тонкою лінією.
На розрізах рекомендується зображати в повному обсязі елементи, розташовані за січною площиною, а тільки ті, які знаходяться в безпосередній близькості від неї.
Поперечний розріз Поздовжній розріз
При кресленні розрізу все побудови виконують тонкими лініями в наступному порядку:
# 9679; проводять вертикальні координаційні осі основних несучих конструкцій стін і колон, перпендикулярно яким креслять горизонтальні лінії основних рівнів (поверхні землі, підлоги всіх поверхів і умовно верху горищного перекриття і карниза), малюнок 2.18. Рівень чистої підлоги першого поверху приймається за нульовий (0,000) і на кресленнях позначається скорочено «Ур. ч.п. ». Відмітка рівня землі на кресленнях позначається - Ур.з. За висоту поверху прийнято вважати відстань від підлоги одного поверху до підлоги іншого поверху. Для побудови розрізу використовують розміри, наявні на плані, наприклад, відстань між координаційними осями, товщину стін і перегородок і т.п .;
# 9679; наносять тонкими лініями контури зовнішніх і внутрішніх стін, перегородок, які входять в розріз, визначають ширину сходових площадок, викреслюють контури карниза, цоколя і даху, малюнок 2.19;
# 9679; намічають в зовнішніх і внутрішніх стінах і перегородках віконні та дверні прорізи, а також видимі дверні отвори і інші елементи, розташовані за січною площиною, малюнок 2.20. Проводять виносні і розмірні лінії, кружки для маркування координаційних осей та знаки для проставляння висотних відміток. Виконують розбивку сходових маршів;
# 9679; обводять контури розрізу лініями відповідної товщини, проставляють необхідні розміри, висотні позначки, марки осей, роблять пояснюючі написи, вказують найменування розрізу, видаляють непотрібні лінії побудови. Всі позначки вище нульової повинні бути вказані на кресленні зі знаком «+», а нижче - зі знаком «-». При зображенні на розрізі прорізів з чвертями їх розміри вказують за найменшою величиною отвору. На розрізі повинні бути нанесені всі необхідні розміри для визначення розташування окремих елементів будівлі, але не рекомендується дублювати розміри, наявні на плані. Виняток становлять тільки розміри між координаційними осями.
При обводке розрізу рекомендується застосовувати наступні товщини
ліній: для контурів перетинів - 0,6 ... 0,7 мм; для елементів за січною площиною - 0,3 ... 0,4 мм; для землі - 0,7 ... 0,8 мм; для обладнання -
Приклад архітектурного розрізу будинку наведений на малюнку 2.21. Конструктивні розрізи викреслюють в тій же послідовності.
Однак більш детально викреслюють конструктивні елементи, для багатошарових конструкцій даються етажерки, ділянки перетинів заповнюються зображенням елементів конструкцій і графічним позначенням матеріалу, згідно з ГОСТ 2.306-68 *.
