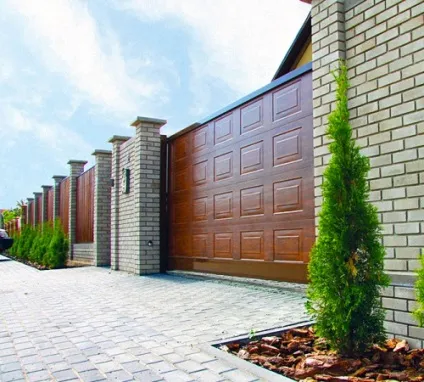

Автоматика для відкатних воріт

Відкатні ворота досить популярні в використанні. Однак, їх вартість досить висока, тому набагато дешевше спорудити ворота самостійно. Існує кілька схем організації автоматичного приводу. О том как сделать автоматику откатных ворот руками узнаем далее.

Зміст:

Автоматика для відкатних воріт своїми руками - особливості та характеристика

За допомогою механізованого електронного приводу вдається забезпечити відкриття масивних воріт, натисканням на кнопку. Для його складання потрібні підручні матеріали, а монтажні роботи займуть максимум день. Головною деталлю для автоматичного приводу є двигун асинхронного типу. Розглянемо два варіанти подачі сигналу - ланцюгової і роликовий.

При відсутності трифазного лічильника, скористайтеся однофазним двигуном конденсаторного типу. Врахуйте, що такі прилади відрізняються низькою працездатністю, особливо під час пуску. Оптимальна потужність приводу складає від 1 до 2,5 кВт. Дане значення визначається загальною вагою полотна. Частота обертання двигуна повинна бути мінімальною 500-1000 оборотів в хвилину. За допомогою низького крутного моменту вдається позбутися від навантаження на поверхню провідного вала.

Приводне колесо буде справляти не більше ста обертань в хвилину. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Дана схема підключення автоматики воріт своїми руками має на увазі використання редукторів одноступінчастого типу.

Якщо дані деталі знайти не вдалося, то можливий варіант їх заміни менш дорогими варіантами. Однак, кінематична схема повинна бути надійно з'єднана. Основним складовим даного механізму буде виступати силовий мотор від старої пралки. Підключаючи даний двигун, визначте кінці на кожній обмотці. Для цих цілей використовується мультиметр, який вимірює силу опору, обмотка пускового типу даного двигуна буде відрізнятися великим значенням.

Для з'єднання редукторного вала з двигуном використовується муфта жорсткого або напівтвердого типу. Перший варіант має форму гільзи, на якому знаходяться різні за розміром отвори, а також шпонкові канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

Замінити редуктор допоможе ремінна передача. При цьому, для того, щоб правильно визначити передавальне значення, розмір великого шківа, встановленого на приводний колесо, розділяється на розмір меншого, що знаходиться на валовий частини мотора.

Даний варіант відрізняється складністю складання штативних елементів, а також у сполученні між деталями кінематичної схеми. Досить багато проблем виникає з з'єднанням ремінних натяжних механізмів. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

Крім того, використовуючи ремінну передачу, особлива увага приділяється механізму з незалежним валом, на якому розташовуються два підшипника. Особлива увага приділяється центрування вала, так як на ньому встановлено дві трансмісії.

Саморобна автоматика для воріт своїми руками

Пропонуємо ознайомитися з варіантом виготовлення найпростішого методу автоматизації воріт. Данная передача называется реечной или цепной. На редукторному валу фіксується велосипедна або мотоциклетна зірочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Вона повинна бути зафіксована в горизонтальному положенні по всьому ворітної полотну. Виконуючи обертання зірочки в ту чи іншу сторону, відбувається передача обертання ланцюга, яка відкриває ворота.

Для фіксації редуктора і двигуна використовуються болти зі спеціальними гайками. При цьому, опора під них повинна відрізнятися ревнощами і жорсткістю. Під підставу потрібно спорудити отвори довгастої форми, для правильного регулювання положення мотора.

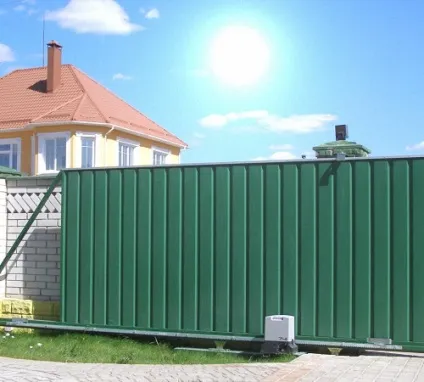

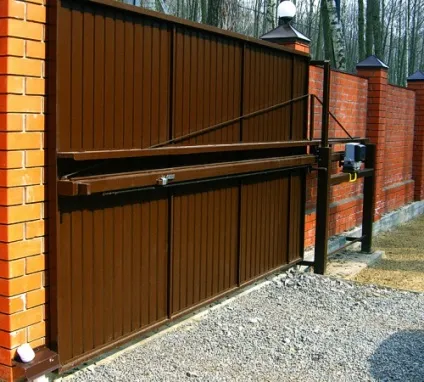

На наступному етапі ланцюг встановлюється на ворота. Найчастіше, її фіксують на направляючої рейкового типу. Однак, це є великою помилкою, так як механічна передача постійно забруднюється і швидко виходить з ладу. Додаткова балка приводного типу монтується безпосередньо на полотні, При цьому, висота монтажу установки ланцюга становить 50-80 см від землі.

На нижню частину балки встановлюється ланцюг з рейкою зубчастого типу, для її захисту від сторонніх чинників і вологи використовується гумовий або пластиковий кожух. Для фіксації кінцевих ділянок ланцюга з воротами використовується електричне зварювання. Врахуйте, що всі з'єднання повинні бути високоякісними, тому при відсутності досвіду роботи зі зварювальним апаратом, краще довірити цей процес професіоналу.

Ланцюгова передача відрізняється великою кількістю труднощів, що виникають в процесі її експлуатації. Перш за все, ланцюг, розтягується під впливом важких воріт. Для усунення цього явища, досить встановити на останньому ланці ланцюга шпильку, всередину якої поміщаються вушка. За допомогою даного натяжителя мета поступово підтягується. Ще одним варіантом є монтаж на ланцюгу спеціального ролика, що має жорстку пружину. Саме вона і підтягує ланцюг в процесі експлуатації, запобігаючи її розтягування.

Ще одне неприємне явище - зісковзування ланцюга зі зірочки. У такому випадку, краще ланцюг замінити зубчастої рейкою, для цих цілей потрібно звернутися до професійного слюсарю.

Виділяють кілька різновидів автоматики для воріт своїми руками схем, які відрізняються наявністю в приводний системі притискних роликів. Для виготовлення таких механізмів необхідно витратити більше часу і зусиль. Перевагою такої схеми виступає її забрудненню, стійкість перед вологою, снігом і льодом.

Даний механізм передбачає установку ролика на зовнішню стінку рейкових деталей. На ролику є захисна кришка, виконана з гуми. Покришка має містити прямий протекторний профіль, що забезпечує надійне зчеплення. Для дополнительного усилия используется пружинное сжатие. Пружина монтується на толкательной шпильці, і з'єднується з гайковим механізмом. Для фіксації осьових валів використовується фіксатор в формі букви П.

Для того, щоб придбати відповідні ролики, слід звернутися до промислових підприємств, які займаються візками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальне навантаження на такий ролик повинна становити 350-600 кг, в співвідношенні з вагою ваших воріт. Особливу увагу також приділіть пружинам, які встановлюються за на штовхачі. Вони повинні відрізнятися високим притискним зусиллям. Однак, несуча здатність пружини не повинна перевищувати несучої здатності підшипника.

Установка автоматики на відкатні ворота своїми руками

Врахуйте, що перед тим як встановлювати автоматику, необхідно перевірити прості відкатні ворота своїми руками без автоматики на наявність дефектів в процесі їх відкривання. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

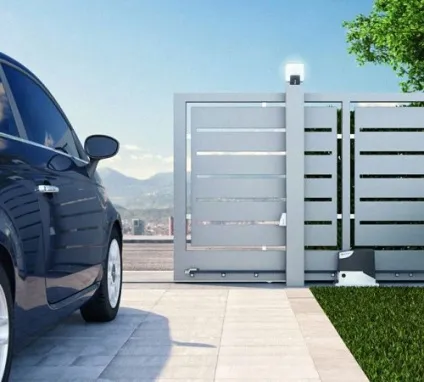

В процесі стандартного устаткування для автоматичного відкривання воріт найчастіше є:

• електропривод;
• рейка, на якій розташовані зуби;
• деякі моделі оснащені пультом дистанційного керування;
• лампи - сигнального типу.

Крім того, в процесі роботи потрібно запастися зварювальним апаратом, дрилем і набором свердел до неї, приводами, за допомогою яких підключається лампа і елементи безпеки.

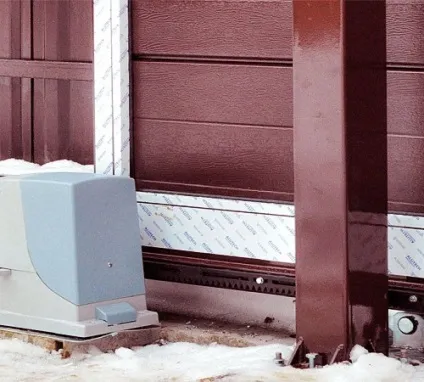

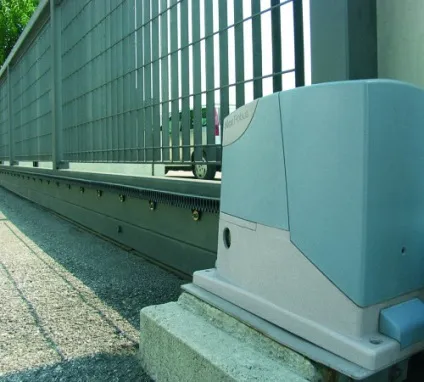

Изначально определитесь с местом монтажа электрического привода на воротах. Після цього, встановіть привід і налаштуйте автоматичні елементи. Встановіть рейку, на якій є зуби на поверхню приводу, визначте місце монтажу приводу таким чином, щоб рейка була по центру шестерні.

Після цього, привід фіксується на раніше визначеному місці. Для этих целей используется сварочный аппарат. При необхідності монтажу приводу трохи вище певного місця, він монтується на поверхню раніше привареної профільної труби. Після монтажу швелера на нього встановлюється привід, що фіксується болтами.

Наступний етап - установка рейки з зубами. Перш за все, відкрийте ворота, встановіть по центру рейку, на якій розташована шестерня. Для того, щоб скріпити кінцеві вмикачі встановіть рейку.

Рейка приварюється на поверхню труби, далі вона простягається за полотно. Після монтажу рейки проводиться перевірка її працездатності. Всі елементи, на якому фіксується автоматика привариваются повторно. Між приводом і поверхню шестерні залишається зазор розміром в один міліметр.

Далі встановлюються вимикачі кінцевого типу. Для їх фіксації на поверхні рейки використовують болти. Виділяють два варіанти вимикачів - магнітні та механічні. Перший варіант відрізняється більшою ефективністю роботи, так як дані вимикачі працюють навіть при несприятливих погодних умовах. Магніт встановлюється на рейку з зубами, проходячи певну ділянку на воротах, починає спрацьовувати, При цьому вимикачі поділяються на два види: плюсовій та негативний. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

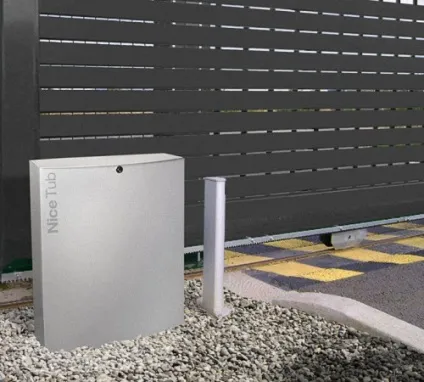

Підключати електричний привід необхідно згідно з інструкцією від виробника. Для додаткових налаштувань використовується дистанційний пульт управління. Крім того, додатково встановлюються фотоелементи, які вловлюють світлові сигнали. Фотоелементи повинні бути закріплені один навпроти одного. Вони можуть встановлюватися на раніше облаштовані стовпи. Для того, щоб підключити дроти, спорудити в трубі отвір і проведіть їх від джерела електропостачання.

Далі слід встановити лампу сигнального типу, вона буде передавати інформацію про поблизу знаходяться предметах. Цей елемент не є обов'язковим, однак він суттєво підвищує рівень безпеки ділянки.

На автоматику для воріт своїми руками ціна визначається індивідуально, в співвідношенні з потужністю основного приводу. Этот фактор определяется размером ворот и их общим весом. Відкатні ворота своїми руками без автоматики досить складні у використанні, так як кожен раз, для їх відкриття необхідно використовувати фізичні зусилля.
