Глухозаземленою нейтраллю називається нейтраль трансформатора або генератора, приєднана до заземлювального пристрою безпосередньо або через малий опір.

У мережах з заземленою нейтраллю струми однофазного замикання протікають через землю і викликають відключення аварійної ділянки з землею.

Для основної маси споживачів використовуються чьотирьох мережі з глухозаземленою нейтраллю. Це дозволяє споживачам використовувати лінійне і фазну напруги, а також організувати ефективний захист мережі від перевантажень.

• Чи не забезпечується безперебійна робота пошкодженого відходить фідера;

• В силу виникнення високої напруги дотику створюється велика небезпека для персоналу під час дії пошкодження.

Крім забезпечення мінімального опору заземлюючих пристроїв, якi важливо також забезпечити рівномірний розподіл напруги навколо захищається апарату і по всій площі електроустановки (наприклад, підстанції) Максимальний потенціал (U3) мають заземлитель, з'єднаний з корпусом пошкодженого апарату, і грунт, дотичний з заземлювачем. У міру віддалення від заземлювача потенціал на поверхні землі падає, досягаючи поступово нульового значення (за межами 15. 20 м). Опір грунту на цій відстані називається опором розтікання.

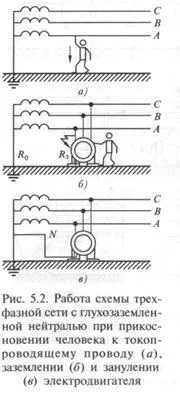

Людина, торкатися до корпусу апарата з пошкодженою ізоляцією, виявляється під напругою. Ця напруга називається напругою дотику (Unpік).

Між ступнями людини, що наближається до ушкодженого апарату, також буде різниця потенціалів, яка називається напругою кроку (Uшаг). значення якого залежить від ширини кроку і відстані до місця пошкодження.

Поразки людей через появу напруги кроку в разі однофазного замикання на землю дуже рідкісні внаслідок малих значень цієї напруги. Але якщо це напруга виникає при падінні на землю обірваного проводу повітряної лінії, воно може досягати великих значень. У таких випадках виходити із зони дії напруги кроку слід, використовуючи сухі дошки, листи пластику та інші ізоляційні матеріали, а при їх відсутності - дрібними кроками.

Занулення - це вид захисту від ураження струмом шляхом автоматичного відключення пошкодженої ділянки мережі і одночасно зниження напруги на корпусах устаткування на час, поки не спрацює відключає апарат.

Занулення здійснюють з'єднанням неструмоведучих частин з нейтраллю трансформатора за допомогою металевих провідників, що мають дуже мале опір.
