Гідроудар в системі водопостачання квартири і заміського будинку

Таке несприятливе явище як гідроудар виникло разом з винаходом водопровідної системи. Було відмічено, що різкі скачки тиску в трубопроводах часто призводять до їх розриву. Щоб цього не сталося у вас, опишемо, як виникає гідроудар в системі водопостачання квартири і заміського будинку, ознайомимося з можливими наслідками і методами усунення аварій.

Що це таке

Гідроударів прийнято називати нетривалі скачки тиску у водопровідній системі. Подібне явище може виникати через різку зміну потоку рідини, що протікає по трубах. На думку експертів, причиною значної кількості аварій в водопроводі вважається саме гідроудар. Першими тривожними дзвіночками, передвіщає розрив труб або появи тріщин на іншому обладнанні, вважаються приглушені стуки або рідкісні клацання в системі теплопостачання.

У будівлях з неправильно встановленими інженерними комунікаціями можна часто чути приглушене постукування і різкі клацання. Подібні явища вказують на різкі скачки тиску в системі. Вони виникають в результаті зупинки руху рідини в трубах або через початок руху води по контуру.

Зверніть увагу! При виникненні перешкоди на шляху руху потоку відбувається зміна швидкості рідини і поступове збільшення її обсягу. В даному випадку виникає надлишковий тиск, близько 10 атмосфер, що і призводить до розриву труб.

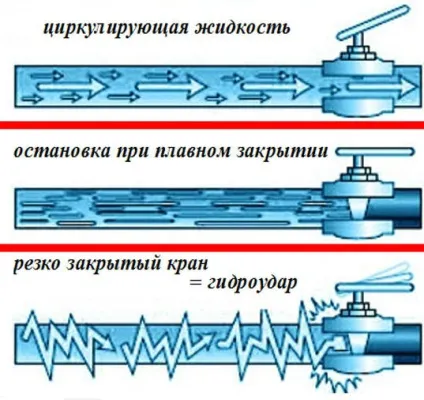

Одна з причин виникнення гідроудару

Іншими причинами гідроудару можуть бути:

• Короткий проміжок часу на включення або відключення циркуляційного насоса, або поломка приладу;
• Наявність повітряних пробок в системі. Перед запуском опалення необхідно стравити гази через спеціальні клапана і тільки після цього можна доливати воду;
• Перебої електропостачання;
• Різке закриття вентиля або крана.

Остання причина вважається найпоширенішою. Справа в тому, що за радянських часів в системі інженерних комунікацій використовувалися спеціальні вентилі, що дозволяють плавно перекривати воду. Зараз в інженерних комунікаціях застосовуються кульові крани, які швидко перекривають подачу рідини.

Гвинтовий кран допоможе мінімізувати ризик виникнення гідроудару

Якщо не вивести повітря з магістральних трубопроводів, то він стикнеться з рідиною, що збільшить тиск в кілька разів. Часті освіти повітряних пробок можуть привести до розриву труб.

Зверніть увагу! Найбезпечнішими вважаються старі крани гвинтового типу. За допомогою такої запірної арматури можна плавно перекрити воду.

У будинку з гідроакумулятором

У населених пунктах без центрального водопостачання багато власників приватних будинків користуються глибинними насосами. Подібне обладнання бере воду зі свердловини, причому деяка частина рідини зберігається в спеціальному розширювальному бачку (гидроаккумуляторе). З цієї ємності вода під певним тиском надходить в систему.

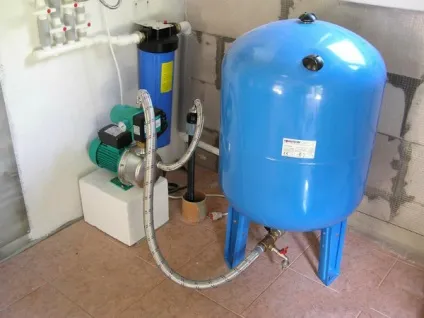

Гидроаккумулятор, підключений до насоса

Причиною гідроудару в автономній системі водозабезпечення вважається перекривання крана під час роботи насосної станції. В даному випадку потоки рідини, які знаходяться в русі, різко зупиняються, вдаряючись в кульку після закриття запірної арматури.

Насос обладнується спеціальним реле, але навіть це пристосування не врятує від можливої ​​аварії, адже механізм починає діяти після закриття крана, коли тиск перевищує порогове значення. Для виключення насоса також знадобиться деякий час. Те ж саме можна сказати щодо зупинки рідини в трубопроводі.

Захистити автономну систему водозабезпечення від різкого підвищення тиску можна декількома способами:

• Збільшенням діаметра трубопроводу, що знизить швидкість переміщаються водяних потоків;
• Методом установки спеціального розширювального бачка мембранного типу;
• Плавне закриття кранів (установка запірної арматури вентильного типу).

наслідки

Розрив труби через гідроудару

При виникненні перешкоди на шляху переміщення потоку, тиск рідини збільшується в рази, що призводить до збільшення навантажень і руйнування матеріалу трубопроводів. Максимальна кількість аварійних ситуацій виникає в довгих контурах водопроводів, опалювальних систем або інших інженерних комунікаціях. Певні незручності може викликати руйнування теплої підлоги.

Зверніть увагу! Для захисту підпільної опалювальної системи від перевантаження, до загальної системи приєднують клапан-термостат.

Розглядається пристосування бажано монтувати на вході нагрітої рідини в систему трубопроводів. При автоматичному перекритті клапана рідина рухається за інерцією. Після термостата розташовується ділянку труби, заповнений вакуумом, де присутній тиск в межах однієї атмосфери, в той час як система може спокійно витримати 4 атмосфери. Для повного перекриття руху потоку на виході з системи встановлюють ще один клапан.

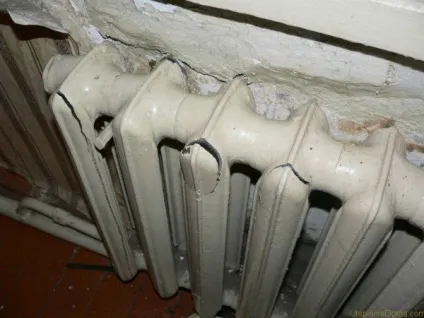

Руйнування радіатора опалення внаслідок гідроудару

Наслідками гідравлічного удару можуть бути:

• Руйнування теплового обладнання і трубопроводів;
• Поява тріщин і подальше руйнування матеріалу опалювальних приладів;
• Можливість отримання сильних опіків при аваріях опалювальної системи;
• Припинення тепло- і водопостачання заміського будинку;
• Можливість підтоплення сусідів.

як усунути

Основним методом усунення гідравлічних ударів вважається зменшення швидкості потоку води в системі. В даному випадку необхідно використовувати спеціальні засувки, які мають довгий шток, а також збільшити діаметр трубопроводів.

Гідроудару можна уникнути врізкою в металеву магістраль ділянки з пластикової або металопластикової труби. Для компенсації виникаючих навантажень досить ділянки довжиною 30-40 сантиметрів. Швидкість рідини можна зменшити методом установки на стояк відрізка труби, виконаного у вигляді символу «П». В опалювальній системі подібні функції може взяти на себе полотенцесушитель.

П-подібний відрізок труби допоможе запобігти гідроудар

Одним з найбільш ефективних способів усунення гідроудару вважається використання спеціального запобіжного клапана. Подібне обладнання пропускає через себе певну кількість води при підвищенні тиску, що знижує навантаження на встановлене обладнання та систему в цілому. В даному випадку необхідно правильно відрегулювати роботу клапана, так як високі параметри відкриття механізму не дадуть можливості запобігти гідроудар.

Усунення підвищеного тиску в локальних водопроводах передбачає використання гідроакумуляторів, які монтуються в безпосередній близькості до насосної станції. Мінімальна ємність резервуара становить 30 літрів. Прилад розділений на дві частини (водну і повітряну) спеціальною перегородкою. При надмірному тиску відбувається розтягування груші, під час компенсації навантаження вода з гідроакумулятора повертається в систему.

Захист від гідроудару квартири і заміського будинку

Захист заміської нерухомості, а також міських квартир від можливого гідроудару на увазі нейтралізацію надлишкового тиску в водопроводі і опалювальної системи. Основною вимогою в роботі теплових мереж вважається плавне перекриття або відкриття запірної арматури при запуску опалення.

Крім того, захист систем тепло- і водозабезпечення передбачає використання автоматичних пристроїв. Наприклад, спеціальний циркуляційний насос поступово нарощує обороти, що буде сприяти плавному наростання тиску в системі. Те ж саме відбувається і після відключення пристрою. Встановлене програмне забезпечення дозволяє регулювати робочий тиск в автоматичному режимі.

Для водозабезпечення заміського будинку прийнятно використання гідроакумулятора. За допомогою подібного обладнання можна вирішити кілька основних завдань:

• Скупчення зайвої рідини в резервуарі;
• Зменшення тиску в системі шляхом розтягування мембрани (груші);
• Запобігання аварійним ситуаціям.

Редуктор тиску і гаситель гідроударів

Зверніть увагу! Захист насосної станції при раптовій зупинці двигуна відбувається за допомогою спеціального клапана, який скидає надлишковий тиск. Пристосування монтують поруч з насосом після зворотного клапана.

Захистити квартиру від гідравлічного удару за допомогою таких дій:

• Монтаж амортизаційної трубки з пластика в систему трубопроводів з металу;
• Установка полотенцесушителя на стояку труби;
• Плавним закриванням запірної арматури;
• Установкою гасителя гідроударів або редуктора тиску.
