Гидрораспределитель - схема, принцип роботи

Гідророзподілювачем називають гідроапарат, який, при наявності керуючого зовнішнього впливу, забезпечує в гідролінії, кількістю від двох і більше, зміна напрямку потоку робочої рідини.

Розрізняють дросселирующие і напрямні гидрораспределители. Напрямних він є в тому випадку, якщо він або забезпечує перекриття, або змінює напрямок потоку рідини, яке відбувається завдяки тому, що відбувається повне перекриття або перетин прохідних перетинів.

Також гидрораспределители можуть відрізнятися:

-за кількістю зовнішніх гидроліній - дво-, трилінійні і т.д .;

-за кількістю характерних позицій запірно-регулюючого елемента - дво-, трьохпозиційним і т.д .;

-конструкції запірно-регулюючого елемента - кранові, клапанні, золотникові;

-кількості запірно-регулюючих елементів - одно-, двоступеневі і т.д .;

-по виду управління - механічне, ручне, гідравлічне, електричне управління

На малюнку вгорі показано умовне позначення гідророзподільника, зокрема в ньому вказуються зовнішні гідролінії, які призводять до розподільника, їх спосіб управління, з'єднання, і кількість позицій гидрораспределителя. Ця кількість дорівнює числу квадратів або прямокутників. Прямі лінії, що мають стрілки - це проходи. Напрямок цих стрілок показує, куди йде потік робочої рідини. Ті місця, де ці проходи з'єднуються, виділені точками. Якщо лінія тупикова і у неї поперечна риска, то це - закритий прохід. Гидролінія зовнішня, в разі, якщо вона підведена тільки до вихідної позиції. Знаками, які примикають до торців позначення розподільника, вказується спосіб, за яким потрібно керувати распредеделітелем.

Щоб за цією схемою зрозуміти як працює гідророзподільник, перебуваючи в певній робочій позиції, потрібно уявити, як квадрат позначення, які відповідає цій позиції, пересувається на місце вихідної позиції квадрата. При цьому лінії зв'язку, що знаходяться в колишньому положенні, залишаються. Після цього стрілки, які є в даному квадраті, вкажуть дійсний напрям потоку робочої рідини.

Умовне позначення не відображає конструкцію запірно-регулюючих елементів кранових, клапанних і золотникових гідророзподільників, тобто ці позначення однакові для всіх.

Крім графічних, у гідророзподільників також вказують позначення цифрові, їх записують дробом. Кількість зовнішніх гидроліній, які були підведені до гідророзподільника вказують в чисельнику, кількість же його характерних (тобто робітників) позицій - в знаменнику. Як приклад можна привести двохпозиційний Трилінійний розподільник - він буде позначатися у вигляді дробу 3/2.

Такі елементи як кран, клапан, або золотник є запірно-регулюючими і фіксовані позиції у них зайняті за двома принципами: «повністю закрито», «повністю відкрито». Внаслідок цього як на витрату потоку робочої рідини, яка проходить через направляючий гідророзподільник, так і на його тиск, сам гідророзподільник впливу практично не робить.

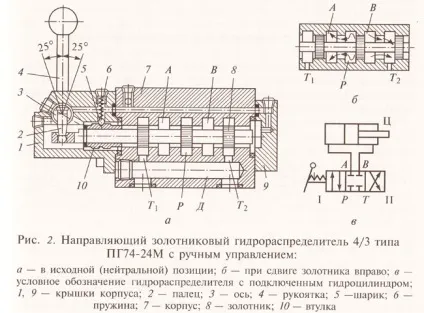

На кресленні вгорі - золотниковий гідророзподільник 4/3 ПГ74-24М, що має ручне управління. Його склад: корпус, циліндричний золотник, кришки, ущільнення, рукоятки з пальцем і віссю. В отворі корпусу, що знаходиться в центрі, є кільцеві розточення, всього їх 5 штук. Ці розточення утворюють порожнини A. B. T 1, T 2 і P. з отворами входу вони поєднуються між собою завдяки каналам. Зливні порожнини T 1 і T 2 з'єднуються каналом Д. Корпусні розточення, що мають форму циліндра, перекриваються завдяки трьом також циліндричним паском. Ці паски знаходяться в золотнику, якщо бути точніше, в його отворі корпусу, розташованого в центрі. Дренажна гидролінія з'єднується з торцевої порожниною розподільника завдяки каналам, які виконані в його корпусі і кришках корпусу. Для того, щоб опеспечіть фіксацію золотника в робочих позиціях, до втулки пружиною притискається кульку.

У гидрораспределителя наступний принцип роботи: прохідні перетини, що знаходяться у вихідній позиції (малюнок 2.в), перекриті. Коли золотник зміщується (наприклад, як на малюнку 2.б, вправо в позицію I (в цей час квадрат зліва ніби постійно перебуває на місці середнього)), відбувається з'єднання порожнини А з напірної півстіни Р. Наступний етап такий - на вихід гидрораспределителя надходить потік рідини під тиском. Потік проходить і далі, наприклад в порожнину гідроциліндра Ц, розташовану зліва (як на малюнку 2, в). При цьому порожнину розподільника В (а це значить, що разом з нею і порожнину гідроциліндра Ц, розташована праворуч) з'єднана зі зливом (тобто з порожниною Т2). Золотник зміщується вліво з нейтральної позиції, це означає, що гідророзподільник переключиться в позицію II. як показано на малюнку. В процесі цього відбудеться зміна напрямок потоку рідини, а саме порожнину А буде з'єднана з порожниною Т1, а Р - з В.

Серед недоліків даного виду гідророзподільників основним можна назвати трапляються витоку рідина, які відбуваються через діаметральний зазор між золотником і гільзою (тобто корпусом).
