Гідродросель - це пристрій, що встановлює певний зв'язок між перепадом тиску до і після дроселя і пропускається витратою.

Гідродросель є регулюючий гідроапарат. Особливістю його є те, що потік рідини, що проходить через гідродросель, не впливає на розмір його прохідного перетину.

Під характеристикою гідродроселя розуміється залежність втрат тиску # 8710; РДР в гідродросель (перепаду тиску на гідродросель) від витрати робочої рідини Q. проходить через нього. По виду цієї залежності розрізняють лінійні і квадратичні дроселі.

Лінійні Гідродроселі мають лінійну характеристику # 8710; РДР = KQ.

На малюнку 90, а наведена конструктивна схема лінійного регульованого гідродроселя. Ламінарний режим течії забезпечується в гвинтовий канавки прямокутного перетину, нарізаною на поверхні циліндричного плунжера 1. встановленого в корпусі 2. Регулювання опору гідродроселя здійснюється шляхом зміни робочої довжини lк дросселирующего каналу за рахунок обертання гвинтової головки 3.

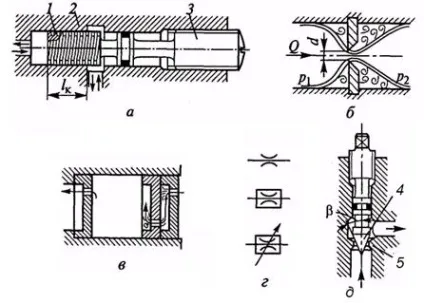

Малюнок 90 - Гідродроселі: 1 -плунжер; 2 -корпус; 3 -вінтовая головка; 4 -запірна-регулюючий елемент; 5 - сідло; а лінійний регульований; б -жіклер; в -пакетний; ; г умовні позначення дроселів; д - клапанний, або голчастий

Основним недоліком лінійного гідродроселя є залежність його характеристики від в'язкості робочої рідини, а, отже, і від температури. Через цю температурної нестабільності характеристики лінійні Гідродроселі в системах управління об'ємними гідроприводами застосовуються рідко.

Квадратичні Гідродроселі мають квадратичну характеристику. Характеристика цих гідродросель мало залежить від температури робочої рідини, тому вони набули найбільшого поширення в об'ємних гідроприводах.

Найпростішим квадратичним налаштованим гідродросель є жиклер (рисунок 90, б). Якщо такий гідродросель за умовами роботи гідросистеми повинен забезпечити достатньо великий перепад тиску при відносно малих витратах, то при цьому в гідродросель необхідно мати отвір дуже малої площі. Однак тоді висока ймовірність його засмічення, а значить, мимовільного зміни характеристики гідродроселя, тобто надійність роботи такого гідродроселя буде низькою.

На практиці при вирішенні такого завдання використовуються пакетні Гідродроселі (рисунок 90 в). Такий гідродросель складається з набору шайб, отвори в яких зміщені один щодо одного.

Варіанти умовних позначень, що настроюється (нерегульованого) і регульованого гідродроселя в схемах гідросистем наведені на малюнку 90 м

Регульовані Гідродроселі в залежності від виду запірно-регулюючого елемента поділяються на кранові, золотникові, клапанні (голчасті), а також дроселі типу «сопло-заслінка».

У клапанному, або игольчатом, гідродросель (рисунок 90 д) зміна площі прохідного перетину відбувається за рахунок вертикального переміщення запірно-регулюючого елемента 4 з кутом конуса щодо сідла 5 (елемент 4 наближається до сідла або віддаляється від нього). Недоліком гідродроселя є те, що його запірно-регулюючий елемент не розвантажений від тиску в потоці рідини, а значить зусилля, необхідне для управління, залежить від цього тиску.
