Гідравлічний розрахунок системи опалення - приклад виконання
З тим, що автономна опалювальна система краще централізованого теплопостачання сперечатися навряд чи хто стане. Обігрівати своє житло власними силами сьогодні прагнуть багато. І причина в першу чергу полягає в бажанні створити оптимальне поєднання: тепло-затишок і економічність. І нехай спочатку доведеться понести певні витрати. Завдяки тому, що сучасні опалювальні системи мають принципово іншим підходом до регулювання процесу Теплопостачання в порівнянні зі старими системами, вкладені кошти швидко окупляться. Але подібна гармонія буде досягнута тільки при правильно створеному опаленні. І в зв'язку з цим особливої актуальності набуває гідравлічний розрахунок системи опалення.
Різниця між старим підходом до контролю опалювального процесу і новим полягає в механізмах забезпечення гідравлічного режиму. Завдяки новим рішенням, матеріалів і конструкцій, що застосовуються в опалювальних системах, створюються складні динамічні технології, що дозволяють дуже чуйно реагувати на зміну температурного режиму. З одного боку вигода очевидна: енергозбереження - оптимізовані капітальні витрати, а з іншого пристрій такої системи вимагає спеціальних знань в специфіці застосування високотехнологічної регулюючої арматури та інших засобів в процесі пристрою такого опалення.
Зверніть увагу! Гідравлічний розрахунок і регулююча арматура - гарантія ефективної роботи сучасних опалювальних систем.
Гідравлічний розрахунок допоможе правильно влаштувати опалювальну систему при мінімальних енерговитратах
Дотримання цих ключових умов забезпечується такими обставинами:
- подача теплоносія до приладів опалювальної системи повинна виконуватися в достатній кількості, що забезпечить тепловий баланс приміщень при змінною температурі зовнішнього повітря і заданої споживачем всередині приміщення;
[Include id = "5" title = "РСЯ - в запису"]
- мінімізація експлуатаційних витрат, в першу чергу енергетичних, спрямованих на подолання гідравлічного опору опалювальної системи;
- мінімізація капітальних вкладень під час влаштування опалення, залежить в першу чергу від діаметра, використовуваних труб;
- безшумність, надійність і стабільність функціонування системи опалення.
- Діаметр трубопроводу на складових ділянках опалювальної системи, при цьому враховуються всі рекомендовані і економічно доцільні швидкості руху теплоносія.
- Гідравлічні втрати тиску на різних ділянках системи.
- Гідравлічну ув'язку паралельних і інших гілок системи. При цьому використовується регулююча арматура, призначена для динамічного балансування в умовах нестаціонарних і теплових режимів роботи.
- Втрати тиску теплоносія і його втрати в системі.
Зверніть увагу! Гідравлічний розрахунок - найбільш трудомісткий, складний і важливий етап у процесі проектування водяного опалення.

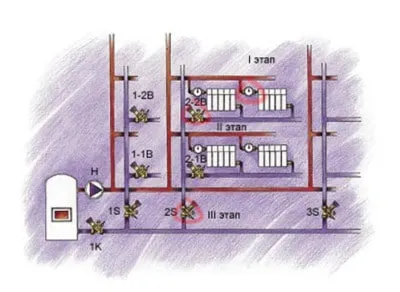

Приклад схеми розміщення конструкційних елементів опалювальної системи
Однак перш ніж приступити безпосередньо до обчислень, необхідно виконати такі розрахунково-графічні роботи:
- визначити показник теплового балансу приміщення, що опалюється
- визначитися з типом опалювальних приладів, а також теплообмінних поверхонь і вказати на планах приміщення їх розміщення;
- прийняти остаточне рішення щодо конфігурації системи (розміщення джерело тепла, приладових віток і трасування магістральних трубопроводів), типу трубопроводу, запірної і регулюючої арматури (крани, вентилі, клапани, регулятори тиску і витрати, терморегулятори);
- викреслити повну схему опалювальної системи (бажано аксонометрической), вказавши при цьому номер теплових навантажень і довжину розрахункових ділянок;
- визначити головне циркулює кільце, тобто замкнутий контур, що включає послідовні ділянки трубопроводу, де очікується максимальна витрата теплоносія на відстані від джерела теплової енергії до самого віддаленого опалювального приладу (2-х контурна система) або до приладової вітки-стояка (1-о трубна система ) і назад до нагрівального обладнання.
Як розрахунковий трубопроводу береться ділянку з незмінним витратою теплоносія і постійного діаметра. Він визначається на підставі теплового балансу приміщення. Нумерація розрахункових ділянок починається від джерела тепла (теплогенератора або ІТП). Для позначення вузлових точок на що подає магістральному трубопроводі в місцях відгалужень використовують великі літери алфавіту. На збірних магістралях у відповідних вузлах їх позначають штрихом.
[Include id = "6" title = "РСЯ - в запису"]
Вузлові точки на приладових гілках в місцях відгалужень позначаються арабськими цифрами. Кожна з них відповідає номеру поверху при горизонтальній системі або номеру приладової вітки-стояка - при вертикальній. Вузли збору потоків теплоносія також мають позначення цих точок, але виконуються вони у вигляді штриха. Номер завжди складається з двох цифр: початок і кінець ділянки.

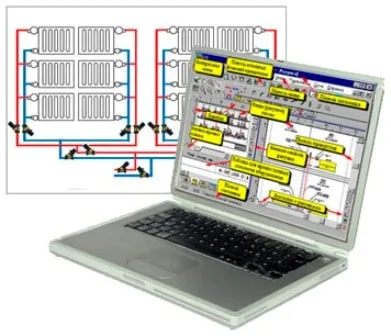

Приклад робочої схеми в програмі при виконанні гідравлічного розрахунку
У вертикальних системах нумерація приладових віток виконується арабськими цифрами по всьому периметру будівлі за годинниковою стрілкою.
Довжина ділянок трубопроводу визначається планом, викресленим в масштабі. Точність дорівнює 0,1 м.
Тепловий потік розрахункової ділянки дорівнює теплової навантаженні, яку повинен передати або передав теплоносій, транспортують ну ділянці.
Розрахунок потрібно робити з використанням спеціальних програм
Виконання гідравлічного і теплового розрахунку системи опалення при проектуванні нового будови найкраще виконувати в спеціальній програмі, наприклад, HERZ С.О. Ця програма сама «вміє» підбирати:
- діаметр трубопроводу;
- розміри опалювальних приладів;
- настройку балансувальних вентилів;
- настройку вентилі;
- запрограмувати термостатичних клапанів (якщо це необхідно);
- настройку регуляторів перепаду тиску.
Звичайно, наведена в цій статті інформація є узагальнюючої і без читання спеціальної літератури не обійтися. Але все, ж сміємо сподіватися, що головні акценти і особливості виконання гідравлічного розрахунку системи опалення ми розставили. Тепер вам потрібно проявити трохи терпіння і можливо ви самостійно зможете виконати найскладнішу частину проекту опалювальної системи вашого житла.
