Гідравлічний опір котла

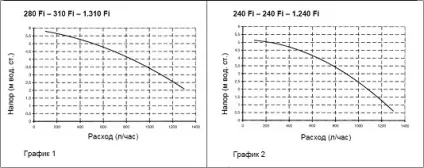

Нижче представлені напірно-витратні графіки для двох настінних газових котлів Baxi, що враховують гідравлічні опору елементів котла.

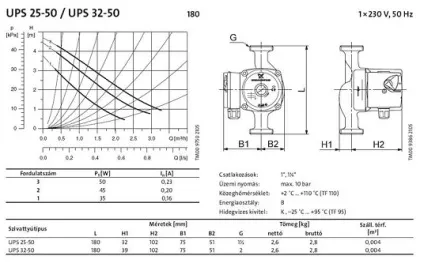

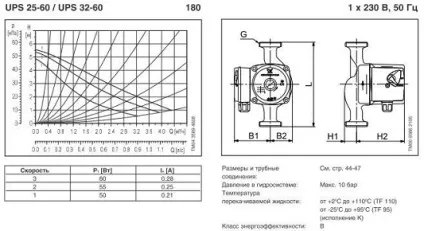

У більш потужному котлі (Графік 1) використовується насос UPS 15-60. В котлі меншої потужності (Графік 2) використовується насос UPS 15-50. Для визначення гідравлічного опору котла, також будуть потрібні напірно-витратні графіки використовуваних насосів (що не враховують гідравлічний опір елементів котла):

В даному випадку діаметр (15/25/32) та довжина насоса (130/180) не роблять значного впливу на гідравліку, нас цікавить продуктивність насоса. Тому графіки, наведені вище, підійдуть для нашої задачі. Одне уточнення: насос котла працює з максимальною продуктивністю (в даних котлах швидкості не перемикаються). На кожному з графіків насосів ми бачимо по три горизонтальних лінії, тому що насоси тришвидкісні. Максимальна продуктивність відповідає верхній лінії на графіку. Насос UPS 25-60 будемо зіставляти з графіком 1, а насос UPS 25-50 - з графіком 2.

Щоб знайти гідравлічний опір елементів котла для певного витрати потрібно зіставити втрати напору відповідних графіків, а потім відняти від повного напору відповідного насоса, залишковий напір з інструкції до котла. Отримане значення і буде гідравлічним опором котла для певного витрати. Наприклад, можна порівняти графік 1 з насосом UPS 25-60 для витрати 1 м ^ 3 / год (1000 л / хв): 4,7 м - 3,4 м = 1,3 м (≈ 13 кПа)

Щоб знайти Kv котла скористаємося формулою:

Вирішимо нашу задачу: Kv = 1 / √0,13 = 2,8 м ^ 3 / год Через надмірну кількість використаного, значення Kv може варіюватися, але, в середньому (округлено), складе 3 м ^ 3 / год.
