Геодезичний контроль якості монтажу будівельних конструкцій

Геодезичний контроль точності установки збірних елементів в проектне положення полягає в наступному. Поетапно за видами елементів, захваткам, поверхах виробляють виконавчу зйомку - геодезичну перевірку фактичного стану змонтованих конструкцій в плані і по висоті. За даними зйомки становлять виконавче креслення, за яким оцінюють точність монтажу.

Правильність установки конструкцій перевіряють за допомогою геодезичних приладів і шаблонів по раніше нанесеним осьовим і іншим ризикам і позначок. Наприклад, при вивірки фундаментів теодоліт встановлюють над осьовим знаком обноски або крайнього фундаменту і наводять хрест ниток труби на осьової знак обноски (фундаменту) в протилежному кінці будинку. Потім, поступово повертаючи трубу, наводять хрест ниток на все перевіряються фундаменти і фіксують на них фактичний стан осей.

Після вивірки осі одного ряду рулеткою вимірюють відстань поперек прольоту на першому і останньому фундаментах і між фундаментами ряду; при цьому для зменшення помилок рулетку розтягують на всю довжину, размечая по ній розташування проміжних фундаментів. Поперечні осі фундаменту перевіряють, укладаючи на 90 ° трубу теодоліта, встановленого по черзі в центрі кожного фундаменту на осі першого поздовжнього ряду.

Положення фундаментів по висоті контролюють нівеліром щодо тимчасових реперів, розташованих поблизу споруджуваного будинку. Відмітки тимчасових реперів встановлюють за основними реперам об'єкта. Фундаменти нівелюють тільки групами, одночасно по одному або декільком рядах.

При монтажі великопанельних будинків висотою п'ять поверхів і більше для кожного поверху складають виконавчу схему відхилень від проектного положення встановлених конструкцій. Для про перевірки правильності встановлення конструкцій ще при розмітці осей і оріентірних рисок обчислюють і записують відстань, на якому повинен перебувати конструктивний елемент від ризики. При установці і після закріплення встановленого елемента вимірюють відстань і обчислюють відхилення від проектних розмірів (див. Схему нижче). Це відхилення і записують на схемі виконавчої зйомки, а по його значенню судять про точність і якість монтажу. Вертикальність встановлених панелей перевіряють рейкою-виском або рейкою 1 з вбудованим рівнем 3, а відхилення від осей - шаблоном 6 по ризиках 7, 8.

Геодезичний контроль якості монтажу будівельних конструкцій

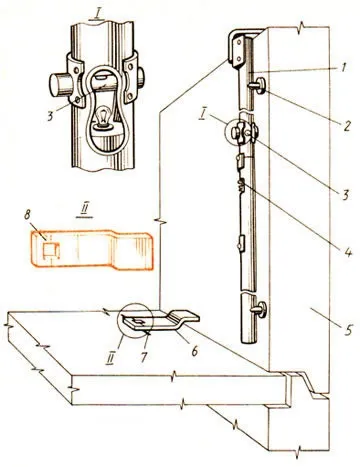

Перевірка правильності установки панелі рейкою-виском і шаблоном

1 - рейка, 2 - упор, 3 - рівень, 4 - вмикач ліхтаря, 5 - панель, 6 - шаблон, 7 - установча ризику, 8 - контрольна ризику.

У міру зведення будівлі складають схему виконавчої зйомки співвісності несучих панелей внутрішніх стін. Відхилення панелей від вертикалі визначають в двох точках - в низу і на верху панелей на відстані 100. 200 м від панелей перекриттів (від підлоги і стелі). Відповідно до даних виконавчих схем при монтажі наступного поверху вносять зміни в положення конструкцій.

При монтажі каркасних будинків після встановлення колон чергового ярусу складають виконавчу схему колон. На схемі фіксують позначки опорних поверхонь колон кожного ярусу, проставлені в центрі кожної колони; зміщення осей колон від розбивочних (проектних) осей будівлі, яке перевіряють по гранях колон і проставляють в схемі.

Вертикальність одиночних високих колон перевіряють (див. Схему нижче) після їх установки за допомогою двох теодолітів, які мають у своєму розпорядженні під прямим кутом по цифровій і буквеної осях будівлі. Хрест ниток труб обох теодолитов наводять на ризики 1, відмічені на склянці фундаменту і нижньої частини колони; потім плавно піднімають трубу до ризики 3 на верхньому торці колони. Збіг хреста ниток з верхньої рискою означає, що колона встановлена вертикально. Теодоліти розташовують на такій відстані від колони, щоб кут нахилу труби не перевищував 30 º.

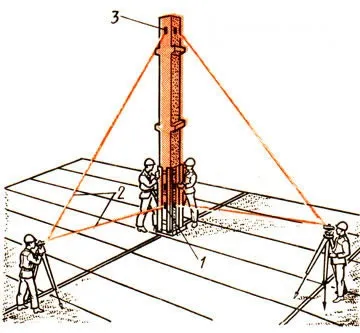

Перевірка вертикальності колони теодолітом

1, 3 - осьові ризики, 2 - візирний промінь.

Після перевірки вертикальності ряду колон нівелюють верхні площини їх консолей і торців, які є опорами для ригелів, балок і ферм. Виконавши нівелювання змонтованих колон, визначають позначки площин, на яких повинні розташовуватися ферми, ригелі, балки.

Зручно нівелювати колони по заздалегідь встановленим маркувальним позначок. У цьому випадку на колоні до її монтажу від верхнього торця або від верху консолі рулеткою в сторону підстави відміряють ціле число метрів з таким розрахунком, щоб до п'яти колони залишалося не більше 1,5 м. У цьому місці фарбою проводять горизонтальну риску. Після встановлення колон нівелюють маркувальні позначки звичайним способом і, додаючи до отсчетам відстань до верху кожної колони або її консолі, визначають їх висотне положення.
