Генератор високої напруги, all-he
Іноді виникає необхідність отримання високої напруги з підручних матеріалів. Рядкова розгортка вітчизняних телевізорів і є готовий високовольтний генератор, ми лише трохи переробимо генератор.
З блоку рядкової розгортки потрібно випаять умножитель напруги і рядковий трансформатор. Для нашої мети був використаний умножитель УН9-27.
Рядковий трансформатор підійде буквально будь-хто.
Рядковий трансформатор зроблений з величезним запасом, в телевізорах використовується лише 15-20% потужності.

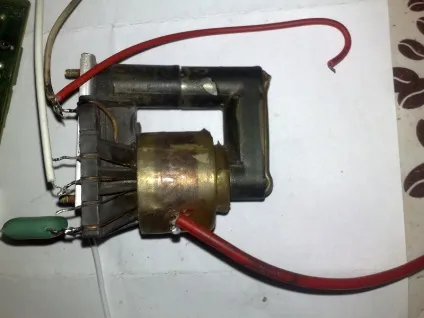

Строчник має високовольтну обмотку, один кінець якого можна побачити прямо на котушці, другий кінець високовольтної обмотки знаходиться на стенді, разом з обраними контактами внизу котушки (13-ий висновок). Знайти високовольтні висновки дуже легко, якщо поглянути на схему сатиричного трансформатора.
Використовуваний умножитель має кілька висновків, нижче представлена схема підключення.
Схема помножувача напруги

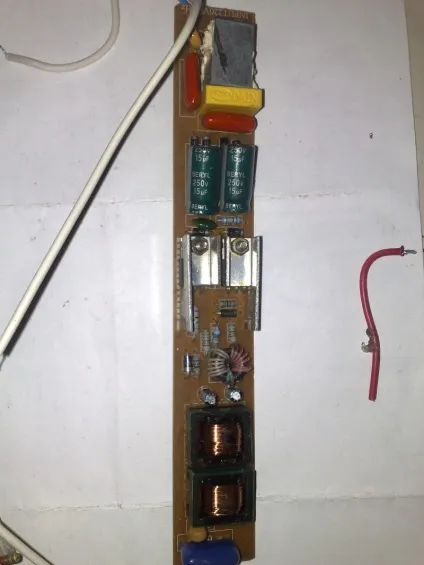

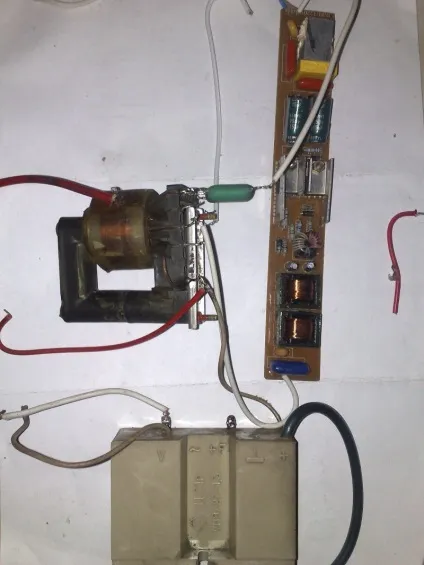

Після підключення умножителя до високовольтної обмотці рядкового трансформатора, потрібно думати про конструкції генератора, який буде живити всю схему. З генератором не дивно, вирішив взяти готовий. Була використана схема управління ЛДС з потужністю в 40 ват, іншими словами просто баласт ЛДС.
Баласт китайського виробництва, можна знайти в будь-якому магазині, ціна не більше 2-2,5 $. Такий баласт зручний тим, що працює на високих частотах (17-5кГц в залежності від типу і виробника). Єдиний недолік полягає в тому, що вихідна напруга має підвищений номінал, тому ми не можемо безпосередньо підключити такий баласт до строчному трансформатору. Для підключення використовується конденсатор з напругою 1000-5000 вольт, ємність від 1000 до 6800пкФ. Баласт може бути замінений на інший генератор, він не критичний, тут важливий тільки розгін сатиричного трансформатора.
УВАГА.
Вихідна напруга від помножувача становить близько 30.000 вольт. це напруга в деяких випадках може бути смертельно небезпечним, тому просимо бути гранично обережними. Після виключення схеми в умножителе залишається заряд, коротке замикання в ній високовольтні висновки. щоб повністю розрядити його. Всі досліди з високою напругою робіть далеко від електронних пристроїв.
Взагалі вся схема знаходиться під високою напругою, тому не торкайтеся компонентів під час роботи.
Установка може використовуватися в якості демонстраційного генератора високої напруги, з яким можна проводити ряд цікавих дослідів.
