Геліоустановка своїми руками
Минуло два сезони, і я дуже задоволений її роботою. Пристрій установки нескладно Матеріали і зварювання коштують недорого.
Принцип дії установки в наступному.
Якщо дно і стінки зачерненого зсередини ящика покрити зовні теплоізоляційним шаром, а зверху - звичайним склом і виставити ящик на сонці, температура всередині нього почне швидко підвищуватися Проникаючи в ящик, сонячне світло поглинається зачорненим дном і перетворюється в тепло. Скло, яке покриває ящик зверху, зберігає його.
Такий спосіб отримання тепла давно використовують в сонячних теплицях і парниках Їм можна користуватися також для сушіння зерна, фруктів, овочів, грибів і для нагрівання води. Якщо ж, замість одного шару скла, поставити кілька, то температура всередині ящика буде збільшуватися.
Грунтуючись на цьому, я побудував свій невеликий сонячний водонагрівач трубчастого типу (рис 1). Він складається з ящика 1, в якому поміщена батарея, і звичайної дерев'яної бочки 3 ємністю в 12 відер. Батарея і бочка з'єднані гумовими шлангами 2.
Тепловий ящик (рис. 2) шириною 125 і висотою 12 сантиметрів зроблений з дощок товщиною 5 і довжиною 147 сантиметрів. Усередині ящика на двох брусках, прибитих до стін, на лист покрівельного заліза уклав нагрівальну батарею, зварену з 14 обрізків однодюймовий газових труб і двох колекторних труб діаметром 1/4 дюйма. Закріпив її м'яким дротом, для чого в листі близько трубок довелося зробити отвори. Ще краще в залізному листі робити спеціальні канавки для трубок.
Сонце нагріває залізний лист, він передає тепло нагрівальним трубках, а ті, в свою чергу воді. Чим щільніше до трубок прилягає лист, тим краще нагрівається в них вода. Лист і батарею пофарбував в чорний колір.

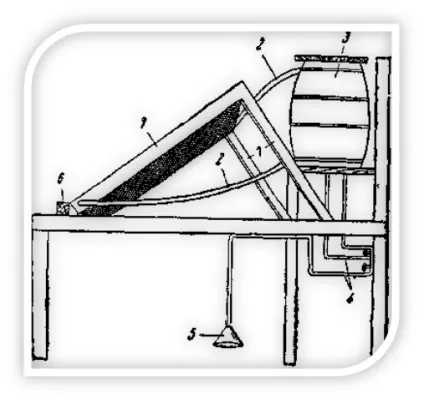

Рис.1. Пристрій геліоустановки; 1 - тепловий ящик, 2 - шланги, 3 - бочка, 4 - система труб в душовій, 5 - душова сітка, 6
- упор, 7 - підкоси.

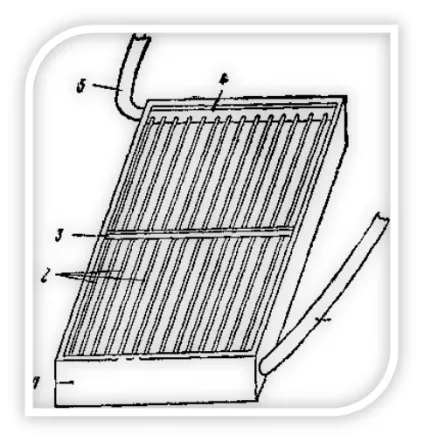

Рис 2. Тепловий ящик, 1 - корпус ящика, 2 - нагрівальні трубки, 3 - проміжний брусок, 4 - колекторна трубка, 5, 6 - шланги.
Після установки батареї знизу під залізний лист підклав шар толю, а простір, що залишився між ним і дном ящика утеплив тирсою і стружкою і забив фанерою (можна дошками). Зверху на батарею (рис. 3) поклав проміжний брусок з вибраними пазами.

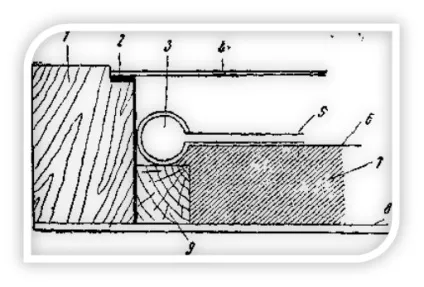

Мал. 3. Пристрій теплоізоляції, 1 - брус рами, 2 - гумова прокладка, 3 - колекторна труба, 4 - скло, 5 - нагрівальна трубка батареї, 6 - металевий лист, 7 - теплоізоліруюшіі матеріал (тирса), 8 - підшивка, 9 - опорний брусок.
У стінках ящика також вибрав пази і в них на гумових прокладках вставив шибки 4. Виготовлений теплової ящик за допомогою упору і підкосів встановив над душовою кабіною під кутом на південь; причому кут цей повинен відповідати куту географічної широти місця або бути трохи більше за нього
Важливо, щоб високі споруди, дерева або інші предмети не закривали установку від сонячних променів.
Потім гумові патрубки нижньої і верхньої колекторних труб батареї ввів в отвори, зроблені внизу і вгорі бічної стінки бочки (дерев'яну бочку можна замінити будь-яким залізним резервуаром, але для запобігання від охолодження його потрібно помістити в дерев'яний ящик).
Наповнивши бочку водою, всю систему можна вважати готовою до дії. Вода по шлангах потрапить в батарею, нагріється в ній і по трубах підніметься вгору, витісняючи через шланг холодну, більш важку воду з нижньої частини бочки. Така циркуляція буде відбуватися безперервно до тих пір, поки вода в бочці повністю не прогріється.
Все це відбувається без будь-якої участі людини. Установка не вимагає ніякого догляду, крім заливки води, що можна зробити вручну або за допомогою тимчасового водопроводу. Щоб вода в бочці не охолоджує, її закривають дерев'яною кришкою.
Усередині душової кабіни водяна система складається з двох вентилів (для гарячої та холодної води), прикріпленої до стіни труби діаметром в півдюйма і душовою системи. Все це пов'язане з бочкою вентилями. Тепер досить відкрити воду, і теплий душ готовий.
Практика показала, що така геліоустановка працює близько п'яти місяців в році і навіть в полупасмурние дні нагріє воду до 40-50 градусів.
Садовод-любитель А. КОМАРОВ
