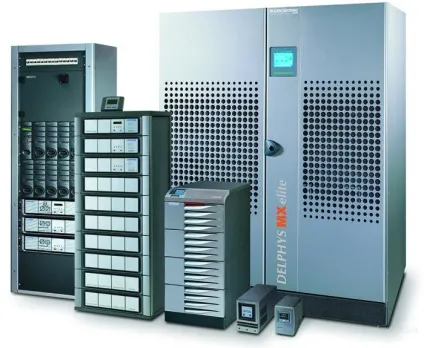

Гарантоване і безперебійної електроживлення

Гарантоване і безперебійне електроживлення

Чим обумовлена необхідність використання
У наше століття швидко розвиваються інформаційних технологій значно підвищується навантаження на наявні мережі електропостачання. Стає вкрай важко гарантувати безперебійність роботи телекомунікаційних та комп'ютеризованих систем, частішають випадки падінь напруги і аварій в електромережах. Створення мережі надійного електроживлення дозволить виключити простої в роботі і втрату важливих даних через припинення подачі електроенергії, продовжить термін служби технічної інфраструктури компанії, і, в кінцевому підсумку, дозволить заощадити на витратах.

Виписка з ПУЕ (Правила улаштування електроустановок) дає визначення основних понять, що стосуються систем гарантованого і безперебійного живлення:

Споживачі електроенергії - це одиничний електроприймач (ЕП) або група ЕП, об'єднана єдиним технологічним процесом і знаходиться на деякій території.

- загрози життю людей;
- загрози вибухів і пожеж.
Особливу групу слід забезпечувати додатковим, третім незалежним і взаємно резервує джерелом харчування.

Система гарантованого електроживлення

Система гарантованого електроживлення:

Забезпечує гарантоване електропостачання підключених споживачів.
Автоматично запускає (не більше ніж з 3 спроб) дизель-генератор після закінчення 9 секунд з моменту виникнення відхилень значень базової мережі живлення від вимог ГОСТ13109-87 і при повному припиненні подачі електроенергії.
Забезпечує автоматичну передачу навантаження зовнішньої мережі на дизель-генератор і назад.
Сигналізує на диспетчерський пост при виникненні аварійних подій з обладнанням ДГУ.

Система гарантованого електроживлення об'єкта повинна відповідати наступним вимогам:

Показник напрацювання на відмову дизель-генераторними установками повинен бути не менше 40000 годин.
Завантаження ДГУ по потужності повинна бути більше 50%, при меншій завантаження ДГУ рекомендується тільки короткочасна експлуатація. а завантаження на 30% спричинить за собою відмову постачальника в наданні гарантійних зобов'язань на обладнання.
Екстрений старт і прийом навантаження при виході з режиму очікування в гарячому резерві не може перевищувати 9 секунд.
Необхідно створити умови для регламентного обслуговування і ремонту дизель-генераторної установки при працюючій системі електроживлення.
Обов'язковий віддалений контроль роботи ДГУ.
Повністю виключити паралельну роботу ДГУ і зовнішньої системи електроживлення.

Система безперебійного електроживлення

При використанні на об'єкті джерела безперебійного живлення (ІБП) в якості резервного джерела, електроживлення об'єкта здійснюється із застосуванням схеми безперебійного електроживлення. Споживачі, які використовуються електроживлення від ДБЖ при припиненні подачі електрики за основними електромереж, називаються споживачами безперебійного електроживлення.

Системою безперебійного електроживлення забезпечується:

Безперебійне електропостачання без розриву синусоїди споживачів електроенергії, підключених через ДБЖ.
Повна регулювання напруги на виході.
Чистий синусоїдальна форма вихідної напруги.
Великий ККД системи.
Сумісність з ДГУ з коефіцієнтом запасу потужності менш 1,3.
Максимальний захист від відключення, перепадів, сплесків і стрибків напруги.
Можливість підключати паралельно кілька ДБЖ.
Автономна підтримка електричного навантаження 20 хвилин.
Безперебійне перемикання навантаження через зовнішній і вбудований байпас на електроживлення від зовнішніх електромереж.
Наявність гальванічної розв'язки ланцюгів (на вході і виході).

Створюючи систему безперебійного електроживлення на об'єкті, необхідно враховувати певні вимоги:

Через одиночного відмови будь-якого з елементів СБП працездатність системи не повинна бути повністю порушена.
СБП повинна мати термін служби, які становлять не менше 10 років.
Нейтральні кабелю входять електричних мереж і трансформаторні підстанції підстанцій не повинні бути перевантажені.
Регламентоване техобслуговування і ремонт ІБП повинні проводитися без відключення системи електропостачання будівлі.
Моніторинг параметрів ДБЖ повинен бути дистанційним.
Після закінчення ресурсного часу роботи автономні акумулятори при відсутності зовнішньої напруги технологічні процеси повинні бути завершені коректно.

Спільне використання на об'єкті схем безперебійного та гарантованого харчування

При оснащенні об'єкту дизель-генераторної установкою і джерелом безперебійного електроживлення, електроживлення об'єкта здійснюється із застосуванням схеми підвищеної надійності із застосуванням безперебійного та гарантованого електроживлення.

При втраті напруги основної мережі живлення автоматично відбувається подача сигналу на запуск ДГУ. Запуск ДГУ відбувається протягом 5-10 секунд, коли напруга споживачам не подається. При виході ДГУ в режим номінальної частоти і напруги електроживлення споживачів відновлюється.

У момент запуску ДГУ відбувається перемикання ДБЖ на акумуляторні батареї. Електроживлення споживачів під час пуску дизель-генератора відбувається від батарей ДБЖ. Таким чином, виключається розрив синусоїди напруги живлення мережі.

У момент повернення напруги зовнішньої енергомережі відбувається відключення споживачів від ДГУ і підключення до зовнішнього джерела. На короткий час споживачі гарантованого електроживлення залишаються без напруги; відбувається зупинка дизель-генератора і він переходить в черговий режим.

Можливість живлення від ДГУ протягом певного часу визначається питомою витратою палива, що залежать від навантаження, і кількістю палива в баку. Можливо дозаправить ДГУ під час роботи. У разі закінчення палива в паливному баку блок автоматики ДГУ зробить зупинку дизель-генераторної установки.

Створюючи схему безперебійного та гарантованого електроживлення на об'єкті, необхідно враховувати наступні вимоги:

Застосування ДБЖ класу on-line, так як навантаження буде захищена від усіх наявних неполадок електромережі.
Потужність ДБЖ повинна відповідати навантаженні.
У комплекті з ДБЖ обов'язково повинні бути акумуляторні батареї. Час акумуляторного резервування повинне бути не менше 5-10 хвилин.
З метою зниження нелінійного спотворення струму, що виникає від ДБЖ, слід використовувати ДБЖ з випрямлячами на IGBT-транзисторах з активними або з 12- пульсної випрямлячами.
Рекомендований вибір ДБЖ, які плавно переходять на харчування мережі з батареї.
Співвідношення потужностей ДГУ і ДБЖ має дорівнювати 1,3.
ДГУ повинен бути укомплектований електронним регулятором швидкості приводного двигуна і автоматичним регулятором вихідної напруги
