Без арматури сьогодні не обходиться жоден будівельний об'єкт. Міцність і надійність металевих прутів істотно поліпшують характеристики бетону, дозволяючи йому прослужити десятиліття, протистоячи будь-яких навантажень. Але щоб зв'язати надійний каркас з прутів, потрібен гачок для в'язання арматури, його можна купити в магазині або ж зробити своїми руками.

Навіщо в'язати каркас?

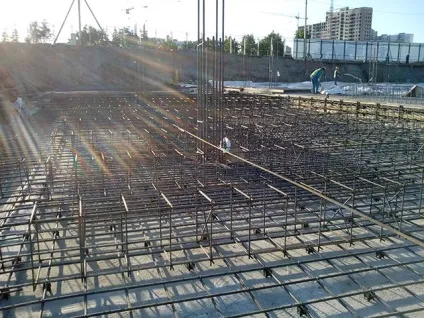

При армуванні невеликого обсягу бетону будівельники просто укладають арматуру в опалубку, після чого заливають розчином. Однак, якщо має бути армування великих бетонних виробів, наприклад, монолітного (плитного) або масивного стрічкового фундаменту, то необхідний каркас. Арматуру потрібно рівномірно розподіляти по всьому об'єму бетону, щоб надійно виконувати функцію щодо підвищення міцності конструкції. У цих випадках з металевих прутів виготовляють складний каркас.

При роботі з більшістю видів арматури небажано користуватися зварюванням. По-перше, місця зварювання частіше піддаються корозії, яка значно знижує міцність і термін служби металу. По-друге, перегрів металу призводить до того, що він більше не може витримувати великі навантаження і може вийти з ладу.

Тому професіонали воліють використовувати в якості з'єднання в'язку. Кожне перетин прутів з'єднується спеціальної дротом, що гарантує надійність каркаса. Для спрощення роботи використовується гак для в'язки арматури або інші спеціалізовані інструменти. Про них, а також про їх достоїнства і недоліки, буде корисно розповісти більш докладно.

Чим в'язати каркас?

Для в'язки арматури можуть використовуватися такі інструменти:

Гачок для арматури.
Механічний гачок.
Пістолет для в'язки.

В'язальний гачок

Перший варіант є найпростішим і доступним. При необхідності його можна купити в спеціалізованому магазині за сотню рублів і навіть дешевше. Більш того, він може бути виготовлений вручну при наявності відповідного матеріалу - до цього повернемося пізніше. Мінусом же є низька продуктивність. Початківець в'язальник, при наявності достатнього запасу дроту, зможе видати 6-10 в'язок в хвилину. Досвідчений майстер, який пропрацював в даній сфері не один рік, досягає межі в 15-20 в'язок. Але це, мабуть, максимум. Тому на виконання великого обсягу роботи піде досить багато часу. Також доведеться витратити час на те, щоб нарізати дріт шматками відповідної довжини і акуратно скласти її. Так як навіть для невеликого об'єкта можуть знадобитися сотні шматків, цей фактор слід врахувати.

гвинтовий гачок

Гвинтовий гачок є наступним етапом розвитку інструменту для в'язання арматури. Зовні він трохи нагадує звичайний, але завдяки йому швидкість в'язки підвищиться, а працівник буде втомлюватися значно менше. Якщо при роботі зі звичайним гачком фахівець повинен захльостувати кінці дроту і вручну закручувати їх, то гвинтовий значно зручніше. Захлестніте петлю і кінці, після чого акуратно, але впевнено потягніть на себе. Пластикова рукоять буде зафіксована в руці, а сам гачок почне швидко крутитися, надійно затягуючи петлю. Коштує такий інструмент від 600 до 1000 рублів - залежно від виробника та магазину. Чи стане прекрасним вибором, якщо потрібно один раз виконати роботу на порівняно великому об'єкті. Швидкість в'язки зросте, правда, дріт і раніше доведеться різати і згинати вручну.

автоматичний пістолет

Нарешті, спеціальний пістолет. Якщо ви використовуєте для в'язки арматури автоматичний пістолет, то навіть з найбільшим обсягом роботи без праці впорається новачок, раніше ніколи не займався подібною діяльністю. При роботі з ним не потрібно різати і згинати дріт - в пістолет заправлена котушка з дротом, яка згинається і ріжеться автоматично. Досить притиснути пістолет до стику і натиснути спусковий гачок - менше, ніж через секунду арматура буде щільно притягнута. За хвилину недосвідчений працівник зможе зробити 50-60 в'язок. Звичайно, це безумовний рекорд. На жаль, у в'язального пістолета є недолік - вартість. Найпростіші моделі коштують близько 50 тисяч. До того ж, тут підійде не будь-яка дріт. Потрібно використовувати спеціальну, що має певний діаметр і жорсткість, а вона коштує значно дорожче звичайної в'язальної. Використання непотрібної дроту може привести до виходу з ладу дорогого устаткування.

Знаючи про різних видах в'язальних пристосувань, ви зможете без праці зробити правильний вибір, вирішивши, який варіант вас влаштує в повній мірі.

Виготовляємо гачок самостійно

Незважаючи на низьку вартість в'язального гачка для арматури, деякі досвідчені майстри, які пропрацювали з арматурою не один рік, вважають за краще використовувати саморобні, а не куплені. У цьому є свої плюси.

При самостійному виготовленні можна надати рукояті оптимальну форму, для того щоб вона зручно лежала в руці. Рука буде менше втомлюватися, а продуктивність зросте.
Вибір стали для виготовлення, часто трапляються заводські гачки, зроблені з м'якого металу. В результаті він не витримує навантаження і гнеться.
Зробити гачок для в'язання арматури потрібного розміру. Буваю випадки, коли заводським гаком неможливо підлізти до місця в'язки, через нього довгі.
Невелика, але все-таки економія (при наявності матеріалів та інструментів).

Крюк з електрода

Гачок з електрода підійде при невеликому обсязі роботи. Коли необхідно пов'язати невеликий каркас з арматури.

Виготовлення гачка своїми руками займає всього 5 хвилин. Знадобиться: електрод 4, плоскогубці і болгарка (якщо немає, то можна обійтися і без неї).

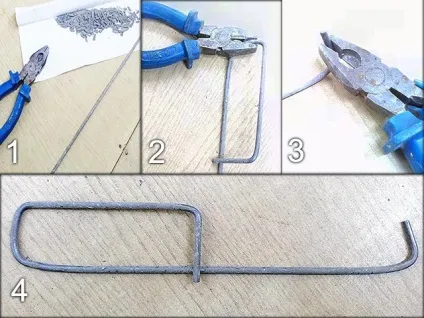

Розберемо по кроках, як його робити:

Відбиваємо електрод від захисного покриття.
Відступаємо від краю 1-2 сантиметри і загинаємо його під 80-90 градусів.
Від іншого краю відступаємо 3-4 сантиметри, робимо перший загину під 90 градусів. Відступаємо ще 10-12 сантиметрів, і робимо другий загин під 90 градусів. Відступаємо ще 4-5 сантиметри і робимо третій загин.
Заточені трохи кінчик, гачка, для того щоб краще злазила дріт.

Гачок готовий, повинен вийти такої форми, як на кресленні нижче.

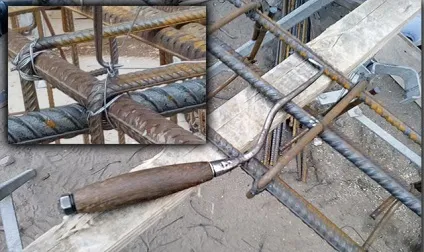

Саморобний гачок з арматури з дерев'яною ручкою

Саморобний гак найчастіше використовують професійні арматурники, завдяки плюсів описаним вище. Його виготовлення займе близько 2 годин, в результаті вийде гак ні чим не поступається заводським.

Для виготовлення гачка знадобляться наступні матеріали та інструменти:

Рифлена арматура 8-10 діаметра, довжина 35-50 сантиметрів;
дерев'яна заготовка для ручки;
2 шайби - діаметр дорівнює ручці гачка;
2 гайки;
пасатижі, ніж або топірець;
болгарок і зварювання;
дриль зі свердлом 8-10 діаметра;
наждачний папір.

Порядок дій виготовлення:

Обточити ребра арматури на болгарки, щоб вона стала гладкою. Беремо рифлену, а не гладку, так як для її виробництва використовується сталь більшого класу, гачок вийде міцніше.
Підготуємо ручку. Просвердлимо дрилем, свердлом відповідного діаметру, отвір по центру заготовки. Після, якщо необхідно, підганяємо її під необхідний розмір, ножиком або сокиркою. При цьому стежте, за тим, щоб отвір вийшло по центру ручки. Далі відшліфуємо ручку до гладкого стану наждачним папером.
На край арматури одягаємо гайку і приварюють її зварюванням. Наверх гайки, покладемо шайбу, після надягаємо ручку, потім знову шайбу і гайку. Важливо щоб межу шайбами і ручкою трапився невеличкий зазор, для того щоб ручка гачка добре крутилася. Для цього між ними покладіть складений пару раз шматочок паперу. Потім приварюють другу гайку. Обов'язково біля себе поставте воду, для того щоб в разі загоряння ручки зразу її загасити.
Тепер болгаркою заточені край арматури, не перестарайтеся, щоб він не вийшов занадто тонкий, а то в'язальний гачок буде гнутися.
Відступаємо від краю ручки 1-2 см. І робимо загин під 90-140 градусів (все залежить від обраного типу гачка, приклади загинів дивіться на зображенні нижче). Відступаємо від краю арматури 1-2 сантиметри і загинаємо кінчик гачка пассатижами під 80-100 градусів. Слідкуйте за тим, щоб загини вийшли в одній площині.
Для збільшення терміну служби ручки, покриваємо її просоченням для дерева від гниття і вологи в 2 шари. Після висихання, покриваємо лаком по дереву.
Гачок готовий, залишилося зробити пару зав'язок для випробування, якщо в'яжеться добре, то підгинати нічого не треба, інакше можна трохи підігнути під свою руку.

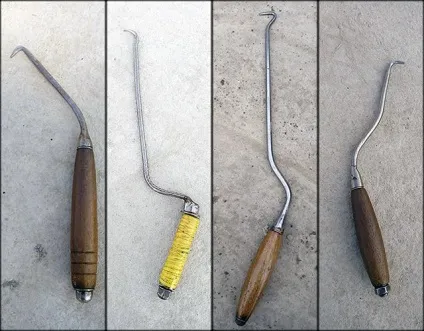

Фото гачків для в'язки арматури виготовлених своїми руками

От і все. Тепер ви не тільки дізналися про в'язальних пристроях, а й вивчили, як зробити гачок для в'язання арматури своїми руками і без праці впораєтеся з цим завданням.
