Фундамент плита як зробити своїми руками, технологія будівництва плитного фундаменту, пристрій
Плюси і мінуси плитного підстави
Плитний фундамент являє собою малозаглиблених підставу, яке забезпечує надійність будівлі при русі грунту. Підстава має «плаваючою» здатністю, завдяки чому мінімізується ризик перекосу конструкції при сезонному замерзанні або відтаванні грунту. Таким чином, фундамент і будівництво, встановлена на ньому, як би «плавають» на верхніх шарах грунту. Це оптимально для рухливих, глинистих ділянок, але практичні такі споруди і на будь-якому іншому вигляді грунту.
Фундамент плита має просту конструкцію, яка ефективна в експлуатації. Обумовлено це наступними перевагами такого підстави в порівнянні з іншими варіантами:
- мінімальний обсяг земляних робіт сприяє економії в процесі будівництва;
- ідеальний для складних, здимаються, так як забезпечує стійкість споруди;
- термін служби якісного плиткового фундаменту становить понад 150 років;
- можливість застосування будь-якого матеріалу для будівництва будинку;
- простий пристрій не вимагає великих витрат часу на будівництво.
У процесі створення плитного фундаменту необхідна велика кількість бетону, арматури та інших матеріалів. Це призводить до суттєвих фінансових витрат, що і є недоліком такої підстави для будинку. Для облаштування плити потрібна максимально рівна вихідна поверхня. В іншому випадку укладання шарів фундаменту буде неможлива або неякісна. При цьому всі розрахунки комунікацій обов'язково планують на ранніх етапах. Недоліки плитний конструкції виражені яскраво, але при будівництві на рухливих грунтах підстава є єдиним варіантом.
Стійкість плитного підстави дозволяє будувати будинки заввишки в 2 поверхи. При цьому забезпечує захист конструкції від перекосів в результаті промерзання грунту, а також довговічність споруд.
Особливості плаваючого фундаменту
Плаваючий фундамент являє собою різновид плитний конструкції. Часто плаваючий є синонімом плитного підстави, але вони мають деякі відмінності. Плаваючий варіант представлений в декількох видах, що володіють такими особливостями:
- плаваюча решітка - підстава, має хрестоподібні ребра жорсткості з кроком від 1 до 3 м. Метод має більш низькою вартістю, а при експлуатації виключені перекоси будівлі. Запорукою надійності конструкції є точний розрахунок все параметрів в залежності від особливостей майбутньої споруди;
Плаваючий фундамент відрізняється від плиткового тим, що може бути створений в декількох варіантах. Вибір певного залежить від матеріалу будівлі, особливостей грунту, ваги конструкції. У будь-якому випадку потрібен точний розрахунок всіх параметрів, в іншому випадку споруда може покоситися в результаті руху грунту.

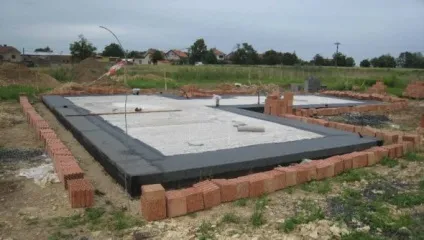

фінське підставу
Фундамент, в якому плита не пов'язана з цокольній / фундаментної частиною, сприймає тільки експлуатаційні навантаження. За основі не проходять комунікації у вигляді теплої підлоги, адже вони монтуються на етапі обробки споруди. Фінський варіант розрахований для подальшого облаштування теплої підлоги. Підстава підходить для будівель без підземного поверху.

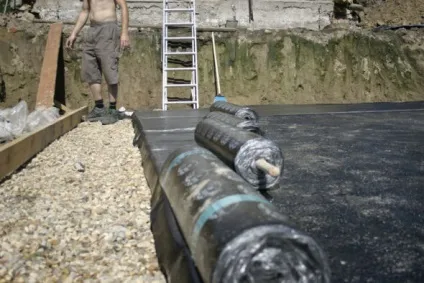

Фінське підставу передбачає утеплення за допомогою пеноплекса або інших матеріалів для облаштування фундаменту. Цей процес проводиться з внутрішньої сторони конструкції. При цьому нижня плита не має теплоізоляції, а для гідроізоляції використовують наплавляемие або наклеюються плівки.

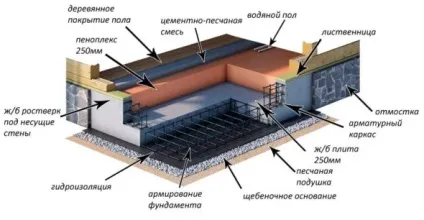

Пристрій фундаменту монолітна плита
Підстава плитного типу включає в себе кілька шарів, кожен з яких виконує певну функцію. Запорукою правильної організації є підготовка котловану, адже основа повинна бути максимально рівною. Конструкція являє собою «пиріг», що складається з декількох шарів матеріалів. Особливість полягає в тому, що при зміщенні грунту рухається не шар «пирога», а вся плита разом з будовою. Таким чином запобігають перекіс будівлі, поява тріщин.
Плитна основа оптимальна для двоповерхової будівлі з блоків або цегли. При цьому будинок може бути встановлений на сипучих або просадних грунтах. Для досягнення найбільшої надійності споруди необхідно ретельно розрахувати параметри фундаменту, визначити склад «пирога», підібрати матеріали.

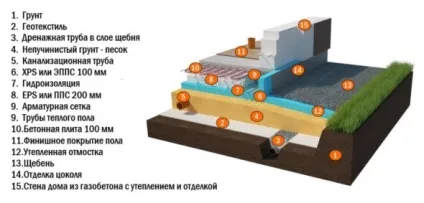

Шведська плита: особливості фундаменту

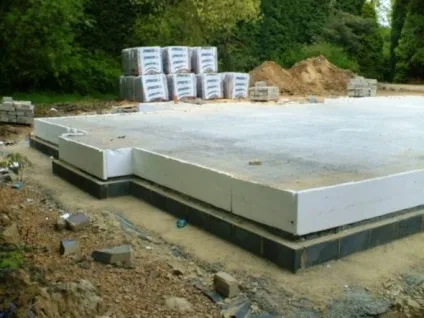

Підстава, облаштоване за типом шведської плити, передбачає утеплення і підходить для малоповерхових споруд. При цьому основна плита ізольована від грунту шаром утеплювача з екструдованого пінополістиролу. Товщина шару складає 200 мм. Він служить для теплоізоляції, розподілу навантаження на грунт, амортизації морозного пученія грунту.
Шведська плита відрізняється нетривалим терміном зведення, який становить близько 14 днів. Одне з основних вимог до зведення полягає в попередньому вирівнюванні грунту, що є запорукою надійності підстави. Структура являє собою поєднання стрічкового фундаменту і бетонної підлоги, але при цьому присутній хороший теплоізоляційний шар.
технологія будівництва
Точна технологія зведення плитного підстави залежить від типу грунту ділянки, особливостей майбутньої будівлі, якості використовуваних матеріалів. Основні етапи будівництва коригуються в залежності від цих факторів, а запорукою якості є правильний розрахунок товщини кожного шару і інших параметрів фундаменту.

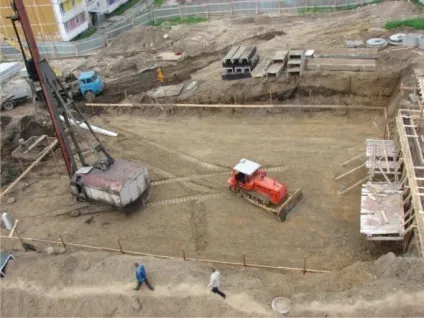

Створювати фундамент потрібно на максимально рівній ділянці. Для цього слід вирити котлован, глибина якого визначається при розрахунку параметрів підстави. Периметр котловану повинен бути більше розмірів майбутнього фундаменту на 1-2 м з кожного боку. Максимально рівна поверхня поглиблення забезпечить правильний розподіл навантаження на грунт. Після використання спецтехніки для риття можна обробити поверхню вручну, видаляючи нерівності лопатою та іншими інструментами.
Другий етап роботи передбачає укладання піщано-гравійної засипки. Цей шар необхідний для відведення підземних вод, компенсування навантаження при русі грунту, запобігання підйому вод до нижньої частини плити фундаменту. Для піщаного ґрунту товщина шару засипки становить близько 15 см, пучіністие грунту вимагають збільшення цього показника до 30-45 см. Суміш піску і дрібного гравію розподіляється по дну котловану, утрамбовується. Це захистить конструкцію від вологості і деформації.
Після підготовки поверхні слід приступити до безпосереднього спорудження фундаменту. Виконують наступні дії:

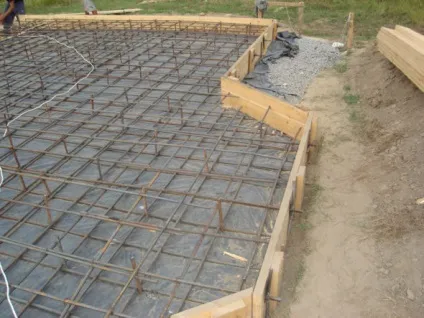

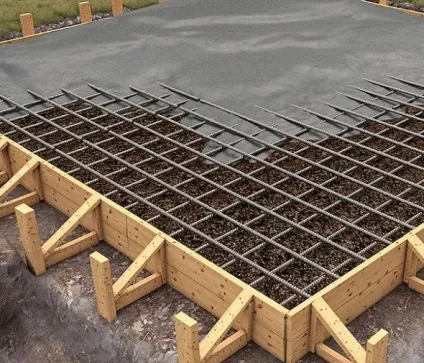

- Дошки товщиною 50 мм встановлюють по периметру майбутньої споруди. Котлован повинен бути більше фундаменту на метр з кожного боку, але опалубку монтують чітко за розміром будівлі. Висота опалубки дорівнює товщині фундаменту - вона вирівнюється за допомогою шнурків і будівельного рівня по горизонталі. Якщо вирівнювання можна зробити, позначки на самих дошках потрібно виставляти перед заливкою. Товщина фундаменту може бути різною - в середньому вона становить 20-30 см (для важких будівель цей показник вище, для легких - нижче).
Після підготовки каркаса виконується заливка бетону. Суміш повинна бути марки М200 або більше. Важливо виконати заливку за один раз, адже це впливає на міцність конструкції. Проміжки між заливками повинні бути мінімальними, так як великі перерви негативно позначаються на якості зчеплення матеріалу. Після заливки слід вирівняти поверхню за допомогою правила, а потім підготовлену основу залишають на 28 днів для закріплення.
Ідеальними умовами для закріплення конструкції є температура повітря +20 ° C і вологість близько 80%. При більш високому показнику температури потрібно на наступний день після заливки полити фундамент водою і накрити плівкою. У холодну погоду основи необхідний нагрів. При тривалому «консервуванні» потрібно вкрити фундамент плівкою.
Розрахунок плитного підстави
Від точного визначення параметрів фундаменту залежить довговічність споруди. Для розрахунку слід знати несучу здатність бетону, а також грунту на ділянці. Основні характеристики можна знайти в СНиП та інших нормативних документах.
Приклад розрахунку виглядає наступним чином:
- при несучої здатності грунту 2 кг / см 2 і бетону в 150 кг / см 2 фундамент не повинен надавати на грунт навантаження, що перевищує 2 кг / см 2. Тому при будівництві двоповерхового будинку розміром 10х10м і площею 100 м 2 створюється фундаментну плиту товщиною 200 мм . Приблизна вага підстави становить 100 т;
- вага будови, стіни якого мають товщиною в 250 мм, становить 200 т, а сумарна маса фундаменту і будови дорівнює 300 т. Цей показник ділять на площу будівлі і виходить, що тиск на грунт становить 0,3 кг / см 2;
- професійний розрахунок передбачає врахування кліматичних факторів, глибини розташування грунтових вод та інших факторів.

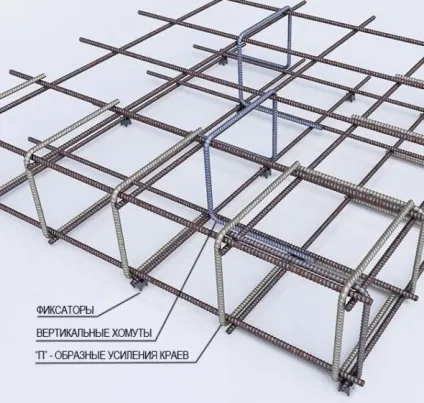

Для визначення товщини фундаментної плити потрібно враховувати тип будівлі, що будується. Наприклад, для житлового двоповерхового будинку з каркасних матеріалів оптимальний показник 200-250 мм. При цьому використовується об'ємне армування в два ряди. Для житлового будинку, висота якого 2 поверху, можуть використовуватися при будівництві бетон, цегла, брус або колоди.
Для легких споруд, наприклад, гаража, веранди або підсобних будівель використовують більш легкий фундамент. При цьому товщина плити становить 100-150 мм, армування проводиться в один ряд з допомогою металевих сіток.
Особливості заливки підстави
Заливка бетонної суміші на шару не є особливо важливим етапом зведення плитного фундаменту. Для цієї мети використовують бетон марки М200, але часто застосовують склад М300. Від якості суміші, рівномірності заливки залежить надійність, міцність основи для будівлі. Тому заливка володіє наступними особливостями:
- заливка цілісної плити проводиться за один раз;
- фінська або шведська плитка можуть бути залиті частинами: спочатку стрічковий фундамент, а потім середина;
- час між заливкою партій бетону повинно бути мінімальним;
- важливо дотримуватися період зчеплення бетону.
При сухій і теплій погоді фіксація фундаменту відбудеться максимально ефективно. Підвищена вологість, опади і низька температура повітря вимагають укриття конструкції плівкою.
