Фундамент під відкатні ворота - схема конструкції фундаменту

Основна функція парканів та огорож - захист приватної власності від зовнішніх зазіхань. Існує досить багато різновидів подібних конструкцій, зараз дуже популярні і зручні в застосуванні відкатні ворота. Принцип їх дії досить простий. На підставу встановлюються роликові опори і спрямовуюча, завдяки яким рухається полотно. Оскільки відкатні ворота - це досить масивна споруда, для нього потрібен надійний і міцний фундамент.

Що являє собою фундамент під відкатні ворота

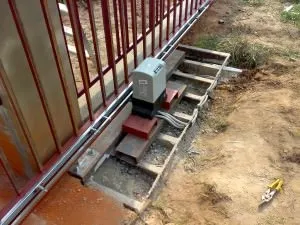

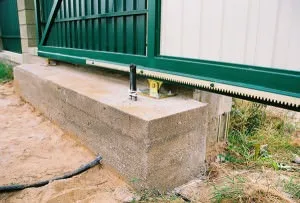

Ворота пересуваються по опорі у вигляді роликів, які кріпляться біля основи. Міцний фундамент робиться тільки в тому випадку, якщо нижні частини стулок спираються на землю. Основа являє собою рівне спорудження високого ступеня міцності, призначене для фіксації консольних блоків, які утримують конструкцію.

Фундамент розташовується в грунті і має форму правильного багатокутника, траншея посилюється арматурою і заливається бетонним розчином. Для такої підстави важливо правильно вибрати місце і провести точні розрахунки.

Технологія заливки фундаменту

Заливка підстави - це один з найважливіших моментів у всьому процесі. Умовно всі дії, пов'язані з проведенням даних робіт, можна розділити на кілька етапів:

1. Розрахунок розміру траншеї. Ширина фундаменту повинна бути приблизно півметра, глибина залежить від ступеня промерзання грунту, як правило, вона коливається від 1,5 до 2-2,5 метрів. Від краю отвору з боку відкату воріт слід відступити відстань, що дорівнює половині ширини проїзду.
2. Викопування траншеї. Яма повинна відповідати отриманими розмірами, на її дно викладається подушка висотою 10-15 см, що складається з гравію і піску.
3. Виготовлення основи з арматури. Металеві штирі можна зв'язати між собою спеціальною дротом або приварити один до одного. Необхідно стежити за тим, щоб арматура була міцно зафіксована. Отриманий каркас потрібно розташувати таким чином, щоб та частина конструкції, яка виступає, розташовувалася не менше ніж на 10 см нижче поверхні грунту. Фундамент повинен знаходитися врівень з землею, за допомогою будівельного рівня слід перевірити правильне розташування конструкції, вона повинна бути встановлена ​​строго по горизонталі.
4. Виготовлення бетонного розчину. Знадобиться приблизно 2 відра цементу і 5-6 відер піску. Для того щоб фундамент краще встав і був більш міцним, в розчин можна додати щебінь в тій же кількості, що і цемент. Щоб суміш була міцною і якісною, потрібно брати цемент маркою не нижче 500, а щебінку фракції 30-40. Суміш не повинна бути занадто густий. Після приготування розчину можна перевірити його якість, для цього можна вдарити по бетонному блоку молотком, він не повинен кришитися.
5. Заливка бетоном. Розчин необхідно залити таким чином, щоб він закрив не менше двох третин арматури, це додасть спорудженню міцність. Під час заливки слід уважно стежити за тим, щоб каркас з арматури не зміщувався в бік.

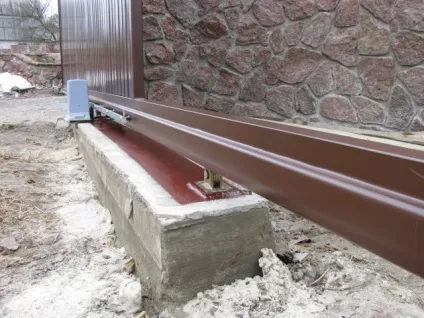

6. Монтаж швелерів. Елементи необхідно зафіксувати строго по вертикалі і горизонталі, тільки після цього за допомогою зварювального апарату закріпити їх на тій частині арматури, яка виступає. Потім залити бетоном решту підстави. Заливка фундаменту для воріт повинна проводитися разом з несучим швелером, інакше полотно, рухаючись по порожньому швелеру, буде гриміти. Потім слід приварити основний і приводний швелера по напрямку руху воріт. Слідкуйте за тим, щоб не мати у своєму розпорядженні його близько до паркану, щоб ворота безперешкодно рухалися, не зачіпаючи стовпи.
7. Затвердіння бетону. Це займе від 7 до 14 днів в залежності від пори року і погодних умов. За нормативами СНиП фундамент повинен вистоятися не менше 28 днів.

Схема конструкції фундаменту

Щоб визначити величину траншеї під основу, необхідно враховувати розмір і вага самих воріт, а також ширину отвору. Правильна схема буде відображати три параметра:

• Довжину (не менше половини ширини отвору);
• Ширину (досить буде 50-70 см);
• Глибину (не менше 1,5 метрів, виходячи зі ступеня промерзання грунту).

Траншея повинна вийти прямокутної форми. Необхідно зробити креслення, на який нанести всі елементи конструкції і розміри, це допоможе в подальшій роботі.

необхідні матеріали

Для заливки підстави під відкатні ворота будуть потрібні певні матеріали і інструменти:

• Цемент, щебінь і пісок для приготування бетонного розчину;
• Поздовжні металеві швелера;
• Консольні блоки;
• Арматура для виготовлення обрешітки;
• Дерев'яні дошки в тому випадку, якщо буде споруджуватися опалубка;
• Зварювальний апарат;
• бетономішалка;
• Будівельний рівень;
• лом;
• лопати;
• рулетка;
• Сокира, ножівка та молоток.

Економити на вартості вихідних матеріалів фахівці не радять, оскільки це не кращим чином позначиться на якості споруди, його міцності і подальшої експлуатації.

Фундамент під відкатні ворота своїми руками - покрокова інструкція

Спорудження підстави під такі ворота - процес серйозний і досить трудомісткий, але спорудити його можна своїми силами, якщо виконувати всі дії послідовно і дотримуватися описаної вище технології заливки.

Можна виділити наступні етапи робіт:

1. Складання схеми з урахуванням всіх параметрів майбутнього підстави (розміру воріт і отвору, довжини, глибини і ширини траншеї, ступінь промерзання грунту).
2. Викопування ями під заливку фундаменту.
3. Установка арматурного каркаса і швелерів. Розмістити конструкцію слід приблизно на 50 см нижче верхньої частини воріт. На іншій стороні прорізу роблять ще дві заставні, відступивши 10-15 см від краю. На них кріпляться уловлювачі, які обмежують рух полотна воріт. Як правильно зробити заставну, буде описано нижче.
4. Виготовлення бетонного розчину (цемент, пісок і щебінь в потрібних пропорціях).
5. Заливка підстави. В процесі бетон потрібно злегка утрамбовувати. Бетону потрібно дати пару днів відстоятися, після чого між арматурою, яка виступає, встановити три поперечних швелера так, щоб вони розташовувалися строго по вертикалі і горизонталі. Після цих дій уже можна залити решту бетонного розчину.
6. Витримка фундаменту. Ідеальним варіантом буде витримати фундамент 28 днів, однак, на практиці для такого типу споруд досить і 14 днів.

Як виготовити заставні

Закладений елемент - це конструкція, що складається з арматури та швелерів, її основне призначення полягає в розподілі напруження, яке виникає в бетонному блоці.

Спорудити її досить просто:

1. Швелер обрізати по довжині ями для фундаменту.
2. Приварити до нього арматуру діаметром 1,6-2 см, потім міцно пов'язати її частини між собою, використовуючи в'язальний дріт, наприклад.
3. Встановити заставну в траншею арматурою вниз так, щоб бокова частина конструкції щільно прилягала до стовпа, а верхня частина - до краю отвору.

Корисні поради

У процесі спорудження фундаменту можна випустити з уваги деякі важливі моменти, які допоможуть зробити підставу міцним, а роботу самих воріт бездоганною.

Зверніть увагу на наступні нюанси, щоб уникнути найпоширеніших помилок:

1. При розрахунку ширини підстави треба враховувати вагу воріт і міцність стовпів, оскільки навантаження всіх елементів конструкції на фундамент може бути різною.
2. Арматуру для заставної необхідно обв'язати в'язанням дротом або приварити, оскільки це дозволить міцно зафіксувати конструкцію.
3. Після установки закладного елемента заливати яму бетоном слід так, щоб він повністю не покрив заставні, це допоможе в подальшому правильно встановити ворота.
4. Стовпи, які слугуватимуть опорою для всієї споруди, слід встановити завчасно.
5. Заливати фундамент потрібно не тільки під самі ворота, а й для опорних стовпів.

При спорудженні підстави для воріт обов'язково потрібно дотримуватися всі перераховані вище правила і технологічні етапи. Напевно споруджений фундамент або неправильно встановлений каркас закладного елемента не дозволять автоматичній системі працювати правильно, спровокують процеси руйнування частин конструкції, адже функцією підстави для воріт є жорстка фіксація елементів кріплення і сприйняття спрямованих вертикально сил.

•
