Фундамент під дерев’яний будинок вимоги до закладки

Сьогодні дерев'яні будинки - дуже модне і екологічне рішення, широко поширене в дачному будівництві. На будівельному ринку можна вибрати відразу готовий комплект збірного будиночка з дерева з доставкою прямо до місця будівництва. Зібрати дерев'яний будиночок з готового комплекту домашньому майстру зовсім нескладно. А ось фундамент під дерев'яний будинок своїми руками зробити краще самостійно.

Вимоги до фундаменту під дерев'яний будинок

Дерев'яні будинки бувають різні, навіть багатоквартирні і багатоповерхові. Але найпоширеніші - легкі одноповерхові будиночки для дачного будівництва.
Хороший фундамент для дерев'яного будинку, як практично і будь-якого іншого будинку, покликаний вирішувати завдання:

приймати на себе навантаження, викликані сезонним рухом грунту - спученням, просіданням, зрушенням;
горізонтіровать базу для будівництва будинку, зберігати стійкість на весь час його експлуатації;
забезпечувати гідроізоляцію стін і підлоги від ґрунтових і паводкових вод.

Вибираючи тип і конструкцію фундаменту під плановану будівництво, домашньому майстрові слід знати характеристики навколишнього середовища, в більшій мірі впливають на параметри фундаменту будівлі:

глибину сезонного промерзання грунту;
глибину залягання шарів грунту, схильних до сезонному морозному пученію і просідання;
рівень ґрунтових вод на момент сезонного промерзання грунту;
типову висоту весняного паводку на ділянці.

Особливу небезпеку для будинку, зробленого з дерева, представляє поєднання шару пучинистого і середньоздимистих грунту і високого рівня ґрунтових вод, який на 0,5 - 1 м перевищує глибину сезонного промерзання ґрунту.

Типи фундаментів для дерев'яних будинків

Щоб визначити параметри природного середовища на ділянці будівництва, не обов'язково робити дорогі і тривалі геофізичні дослідження. Досить пройтися по сусідніх забудованим ділянкам і опитати сусідів. Необхідно з'ясувати, на яких фундаментах побудовані їхні будинки, які їх переваги та недоліки ними помічені, що вони хотіли б в них усунути або поліпшити і т. Д.
За типом використовуваного для їх будівництва матеріалу, фундаменти бувають:

кам'яні (бутові, блокові і цегляні);
литі із залізобетону;
на асбоцементних або металевих трубах (палях).

По конструкції фундаменти дерев'яного будинку можуть бути:

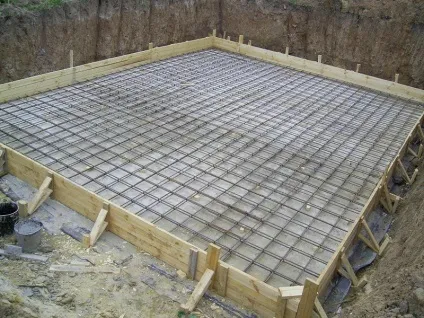

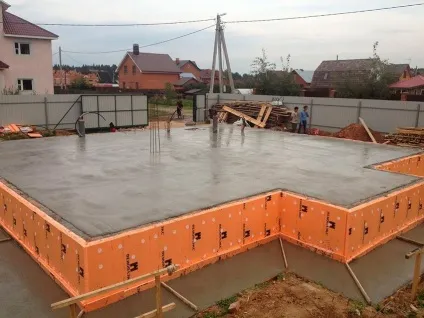

Варіант монолітного плитовим фундаменту для дерев'яного дачного будинку є надмірно міцним і надмірно дорогим, з огляду на його відносну легкість в порівнянні з цегляними або залізобетонними будівлями.

Переваги та недоліки різних конструкцій

Кожна конструкція фундаменту має свої переваги і недоліки:

стрічковий фундамент буде найнадійнішим, може згладити багато помилок непрофесійного підходу в будівництві, але його закладка досить трудомістка;
стовпчастий фундамент для дерев'яного будинку є більш дешевим і менш трудомістким, ніж стрічковий, але він дуже ненадійний на легких, спучується і усадочних ґрунтах, а також на обводнених ділянках;
пальові фундаменти ефективні на легких рухливих грунтах, але можуть бути вельми витратними в зв'язку з необхідністю виконання буронабивних робіт і застосування спеціальних паль. Також на обводнених ділянках буде проблематичним застосування буронабивної методу установки паль, в зв'язку з тим, як наповнити пробурених шурфів.

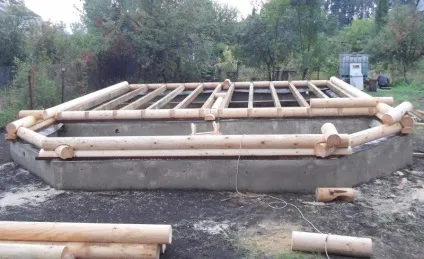

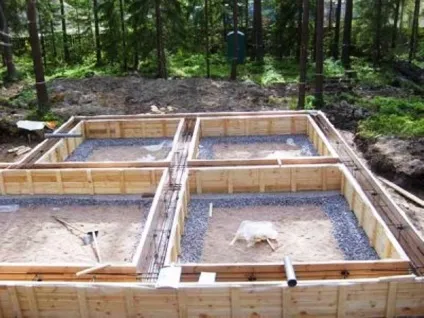

Пристрій стрічкового фундаменту

Стрічковий фундамент повинен робитися під усіма конструкціями споруди суцільною смугою, розподіляючи вагу будинку по всьому своєму периметру.
Залежно від глибини залягання, стрічкові фундаменти будівель бувають:

глибоко заглиблення;
дрібно заглиблення;
незаглиблений.

Глибоко заглиблений тип застосовується для важких кам'яних і багатоповерхових споруд. Незаглиблений тип - для будівництва легких господарських будівель.
Для дерев'яного одноповерхового дачного будиночка, в умовах слабоздимистих і умовно непучиністих грунтів, найбільш підходящим буде стрічковий фундамент дрібно заглибленого типу.
Укладання такого фундаменту починається з його розмітки, відповідно до проектного креслення. При цьому перевіряється рівність ліній майбутнього фундаменту, узгоджуються його поздовжні розміри і кути.
Після того, як фундамент будинку розмічений, приступають до викопування під нього траншей. Глибина траншей приймається 50 - 60 см, з розрахунку 20 - 30 см - на піщану подушку і близько 30 см - на заглиблені частина фундаменту. Ширина траншей визначається за формулою: ширина фундаменту (проектна ширина стін будинку плюс 20 - 30 см) плюс товщина опалубки (ширина дощок (зазвичай 20 мм) помножена на чотири).
Після того, як траншеї під фундамент викопані, їх дно засипається піщаної або піщано-гравійної подушкою в 20 - 30 см. Піщана подушка для ущільнення заливається водою, її зволожена поверхню розрівнюється і горизонтируют за будівельним рівнем.
На отгорізонтірованную піщану подушку проводиться укладання стрічки фундаменту. Для ефективної компенсації майбутніх поздовжньо - згинаючих зусиль її висота повинна бути не менше ніж в два рази більше ширини.

Види стрічкового фундаменту

Стрічковий фундамент під дерев'яний будинок може бути виконаний:

з бутового каменю;
з цегли або шлакоблоку;
із залізобетонних блоків;
монолітний залізобетонний.

Кладка стрічкового фундаменту (з бутового каменю, цегли і блоків) виконується на цементно-піщаному розчині і проводиться на висоту від 50 до 80 см. Від його загальної висоти 30 см має припадати на заглиблені частина, а 20 - 50 см - на надземну. Високий цоколь виконується при підтоплення ділянки при весняних паводках.
Горизонтальність верхньої площини фундаменту перевіряється рівнем, при необхідності горизонтируют укладанням додаткового шару цементно-піщаного розчину.
При кладці фундаменту слід передбачити закладення в нього вертикальних різьбових шпильок або бічних куточків для кріплення вінця (першого ряду колод або брусів) дерев'яного будинку.

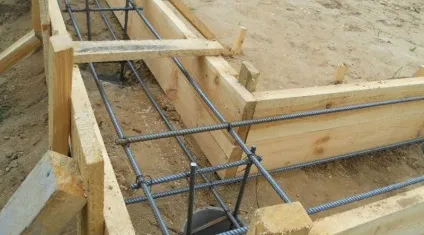

На наступному етапі проводиться укладання арматурної решітки фундаменту. Арматурна решітка виконується з будівельної арматури, але можуть бути використані і гладкий металевий пруток, товста (5мм) залізний дріт, куточки, дрібні труби.
Для пристрою арматурної решітки в дно траншеї стійко встромляються два ряди металевих прутів (на відстані до 10 см від щитів опалубки, близько 50 см між прутами в ряду). Вертикальні прутки арматури обв'язуються горизонтальними поздовжніми і поперечними прутами, близько 20 см один від одного по висоті. Арматурну грати не обов'язково зварювати електрозварюванням. Досить її прути скріпити між собою у вузлах в'язанням дротом.

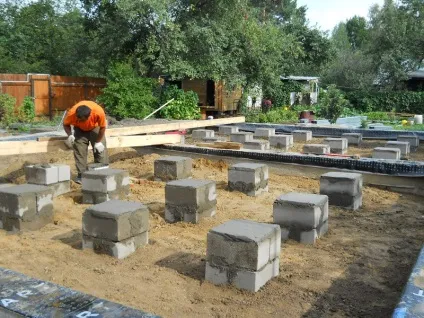

Стовпчастий фундамент під дерев'яний будинок

Глибокий стовпчастий фундамент застосовується у випадках, коли верхні шари грунту не можуть служити надійною опорою для мелкозаглубленного стрічкового фундаменту. Фундаментні стовпи викладаються з цегли, блоків або заливаються із залізобетону в опалубці з шириною рівній товщині стін будинку, плюс 20 - 30 см, і висотою стовпа не менш ніж в три рази більшою їх ширини.
Із загальної висоти фундаментних стовпів до 20 - 50 см доводиться на їх надземну частину, інше - заглиблена частина. Стовпи встановлюються по периметру будинку з кроком 2 - 2,5 м. При цьому обов'язкова їх установка під відкритими і закритими кутами периметра будинку, під сходження і перетинами його внутрішніх простінків.

Порядок і технологія будівництва стовпчастого фундаменту близькі до стрічкового, і включають:

розмітку положення стовпів;
викопування траншеї по периметру будинку на глибину підземної частини стовпів;
заливку приямків бетоном;
закладення в стовпи різьбових шпильок або бічних куточків для кріплення вінця будинку;
укладку на верхні зрізи стовпів шару гідроізоляції.

За технологією стовпчастого фундаменту, вгорі його стовпи повинні бути пов'язані ростверком - горизонтальними залізобетонними балками, що утворюють фундамент. Але для легкого одноповерхового дерев'яного будинку влаштування ростверку представляється надмірним. Його роль буде виконувати нижній вінець цього будинку.

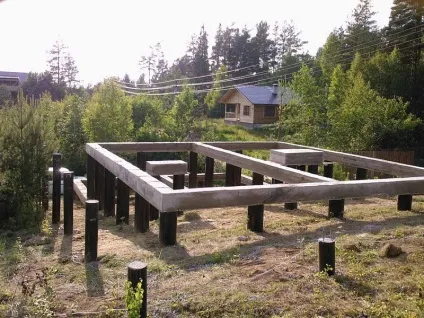

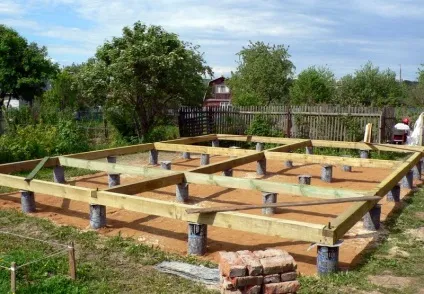

Пристрій пальового фундаменту

Фундамент палі для дерев'яного будинку вигідно відрізняється:

високою ефективністю на рухомих рухливих грунтах;
швидкістю і дешевизною установки;
можливістю його пристрою в будь-який час року, оскільки його глибина більше глибини сезонного промерзання грунту.

Фундамент палі для дачного будиночка може бути:

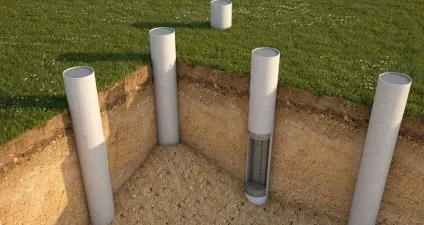

При буронабивних способі порядок пристрою пальового фундаменту наступний:

буріння ручними бурами або бензобур отворів в грунті (діаметром під 20 см) на необхідну глибину, з кроком близько 2 м; при цьому обов'язкова установка паль під відкритими і закритими кутами периметра будівлі, місцями сходження і перетину його внутрішніх простінків;
опускання асбоцементних труб діаметром 20 см в пробурені отвори; вирівнювання верхніх зрізів труб на певній висоті по рівню;
опускання в трубу 3 - 4 арматурних прутків;
заливання внутрішньої порожнини труби бетоном;
забивання в верхній торець паль різьбових шпильок або анкерів для прикріплення вінця будинку.

Вкручувальний фундамент передбачає використання спеціальних залізних гвинтових паль із залізних труб з приробленим до них оголовком палі, буровим наконечником і лопатями. Такі палі необхідно просто вкрутити в грунт на необхідну глибину.

Марки заливається бетону

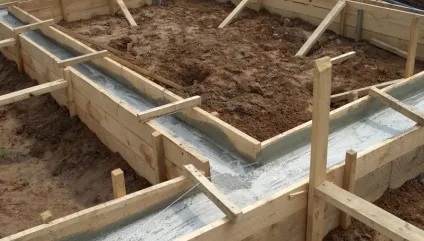

Після монтування опалубки і арматурної решітки проводиться заливка опалубки бетоном.
Бетон готується з суміші портландцементу (у продажу є марки цементу М400 і М500), піску, щебеню та води. Процентне співвідношення компонентів визначає марку бетону, яка означає його твердість на стиск в кг / см кв.

Для виготовлення бетону використовуються переносні бетономішалки, обладнані електродвигуном, з об'ємом готової суміші 70 - 250 л.

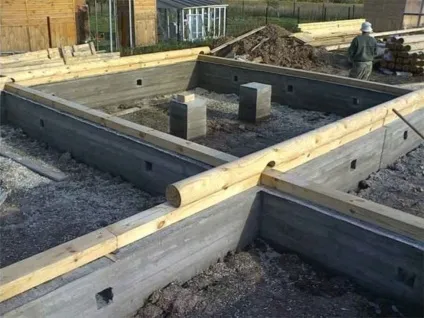

Монолітний залізобетонний фундамент заливається на ту ж висоту 50 см (до 80 см - при влаштуванні високого цоколя), де 30 см - висота його підземної частини.
Для досягнення максимальної монолітності фундаменту, його заливку бетоном доцільно проводити безперервно, добовими нормами, «по мокрому». При цьому продовжуючи поливати вже виготовлені ділянки водою.
На завершальному етапі виконується укладання гідроізоляції між фундаментом і стінами будинку. Для цього необхідно рясно промазати верхню площину фундаменту бітумною мастикою, а зверху на неї прокласти 2 - 3 смуги промазати цієї ж мастикою руберойду.

Дотримання умов і технології пристрою фундаменту, навіть для легкого дерев'яного будинку - запорука його збереження, тривалої і безаварійної експлуатації. Приступаючи до будівництва або у роботі дерев'яного будиночка, домашньому майстру варто ретельно підходити до питання закладки його основи.
