Фрезерний верстат по металу своїми руками креслення і порядок складання
Формування отворів або канавок особливої форми на поверхні сталевої заготовки відбувається за допомогою фрезерного верстата. Цей тип обладнання умовно розділяється на професійний та аматорський для домашнього використання. В останньому випадку є можливість зробити фрезерний верстат по для обробки металу своїми руками.
Вибір схеми виготовлення
Спочатку необхідно визначитися з типом виконуваних операцій. Додатково враховується максимальний розмір заготовок, їх маса і конфігурація. Для домашнього застосування рекомендується зробити настільний фрезерний верстат. Він буде монтуватися на саморобну або заводську станину.

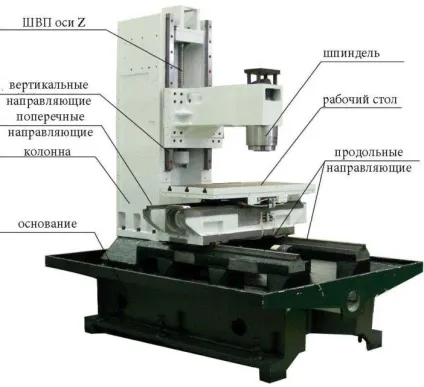

Обробка відбувається за рахунок зміщення робочої головки щодо заготовки. Оптимальна схема - зміна висоти і нахилу фрезерного верстата і переміщення робочого столу по осях координат X і Y.
Для реалізації цього будуть потрібні наступні компоненти:
- Станина. Вона призначена для установки обладнання та стійкості верстата.
- Фрезерна головка з електроприводом. Це повинна бути заводська модель з конусом Морзе.
- Електродвигун для приводу головки. Оптимальна потужність - до 500 Вт.
- Коробка передач. Для домашнього використання можна застосувати ремінну схему.
- Блок управління - вимикач і запобіжники.
Робити верстат повністю з підручних матеріалів занадто багато роботи і довго. Можна використовувати заводські комплектуючі, що забезпечують хороші технічні характеристики і надійність роботи обладнання.
Саморобний фрезер: варіант №1

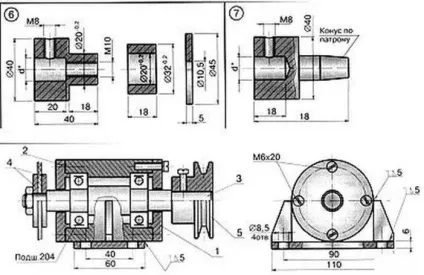

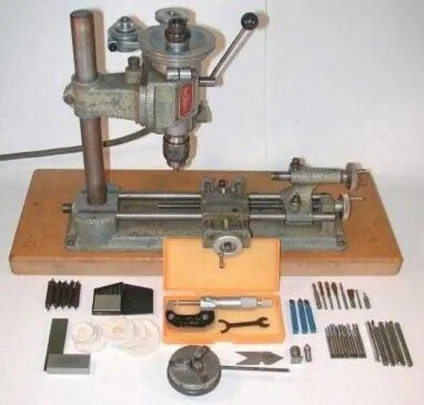

Фактично ця модель являє собою поєднання токарного і свердлильного верстата. Від першого буде використана станина. На напрямні встановлюється координатний стіл, який буде пересуватися по одній осі. На місце передньої бабки монтується опорна колона для установки фрезерної головки.
Електродвигун монтується окремо, щоб його вібрація не впливала на точність виконання операцій. У верхній частині фрезерної головки необхідний натягувач. З його допомогою виконується регулювання ремінного приводу.
Особливості самостійного виготовлення фрезерного верстата:
- зміщення робочої головки у вертикальній площині відбувається за допомогою черв'ячної передачі;
- плита для установки заготовок з пазами кріплення;
- монтаж освітлювального приладу для підвищення точності виконуваних робіт.
За допомогою цього фрезерного верстата можна робити основні операції по обробці металевих заготовок. Недолік конструкції - відсутність поворотного механізму на робочій голівці.
Фрезер по металу своїми руками: варіант №2

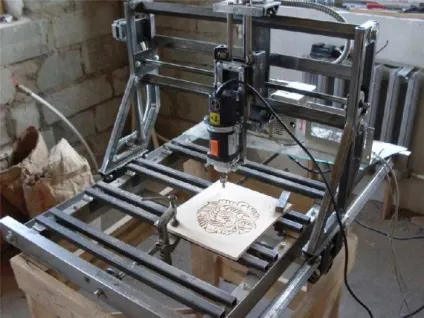

При необхідності формування отворів або виїмок невеликої глибини рекомендується використовувати іншу схему виготовлення. Конструктивно верстат буде схожий з ГРАВІРУВАЛЬНИХ. Різниця - збільшення потужності фрезерної головки.
Конструкція буде складатися з нерухомою рами, яка виконує функцію робочого столу. На бічних напрямних встановлюється рухлива каретка. Рекомендується використовувати заводський фрезер. У місці його монтажу необхідно передбачити механізм підняття / опускання.
Специфіка самостійного виготовлення:
- розмір і конструкція робочого столу і каретки залежать від максимальних габаритів заготівлі;
- підставу для верстата найкраще придбати заводське;
- застосовувати крокові двигуни;
- обов'язкова наявність ЧПУ для автоматизації роботи.
За допомогою цього фрезерного верстата можна виконувати художню обробку металу, робити складні за формою канавки і отвори. Недоліком є максимальна глибина обробки - до 1,2 мм.
Професійне обладнання для фрезерування: варіант №3
Щоб здійснити складні операції фрезерування з максимальною точністю - необхідно придбати заводську станину. На неї можна встановити будь-який фрезер і адаптувати електродвигун для підключення. Такий спосіб максимально витратний, але і надійний.
- наявність механізмів грубої і тонкої подачі;
- стіл з т-образними пазами для фіксації заготовки;
- можливість повороту робочої головки на 90 ° з наступною фіксацією;
- мінімальний час складання верстата.
Середня вартість станини - 12 000 рублів. Ці витрати компенсуються високою точністю і можливістю адаптації має фрезерувального обладнання для виготовлення саморобної моделі.
При виборі заводський станини необхідно враховувати розміри робочого столу, максимальна відстань від конуса Морзе до його поверхні. Наявність розмірних шкал дозволить робити операції з максимальною точністю.
