Блоки первинного захисту для плінтів LSA-PLUS бувають різної форми і виконуються або у вигляді плати, або у вигляді пластикового футляра. Вимагають установки додаткової заземляющей скоби.

Блок первинного захисту для плінтів LSA-PLUS

Бувають ємністю в 100, 50, 30, 20, 10 пар. Відповідно під ці типорозміри були сконструйовані шафи ШР і ШРП. Для боксів ємністю в 50-10 пар в цих шафах передбачалися спеціальні кронштейни.

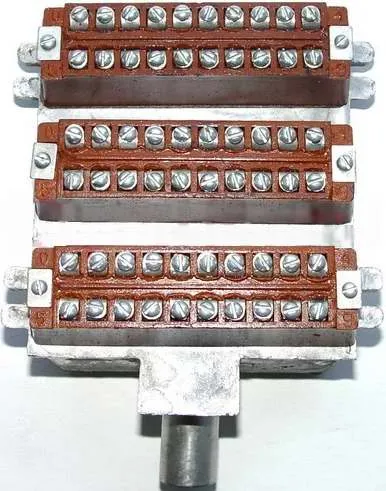

Плінти бокса БКТ, "під гвинт"

Плінти бокса БКТ виготовлялися з термореактивной пластмаси, ераміда, карболіту і навіть порцеляни і відповідно були різних кольорів. Відносно недавно до плінтів від боксів БКТ стали додавати "під гвинт", щоб відрізняти їх від плинтов нових, "кроновскіх", "під врізку"

Плінти бокса БКТ, "під гвинт"

Плінти кроновскіе (під врізку)

Описуючи подібні плінти застосовують абревіатуру LSA-PLUS або LSA-PROFIL

Букви LSA-PLUS це технологія запатентована ADC KRONE. Букви розшифровуються, мова німецька:
L - (L # 246; tfrei) без пайки
S - (Schraubfrei) без гвинтового з'єднання
A - (Abisolierfrei) без зняття ізоляції
P - (Preiswert) економічна
L - (Leicht zu handhaben) легка в застосуванні
U - (Universell anwendbar) універсальна
S - (Sicher und schnell) швидка і надійна

Відмінності LSA-PLUS і LSA-PROFIL тільки в способі кріплення плінтів

Технологія LSA-PLUS передбачає урізання жил кабелю як на наступному фото.

Врізні контакти не випадково розташовані під кутом в 45 °. Це забезпечує додаткову гнучкість у місцях електричного контакту. Під час затиску краю пластин прорізають ізоляцію і створюють надійний контакт на з'єднаннях.

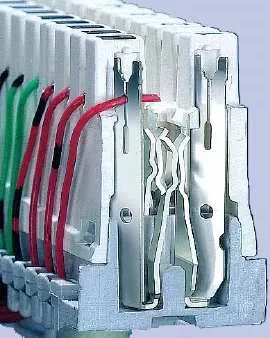

Плінт з підключеними дротами в розрізі на наступному фото:

Група контактів в глибині плінта (видно на фото) призначена для можливості роз'єднання входить пари проводів від пари виходить.

Монтаж кроновскіх плинтов (під врізку)

Монтаж плинтов "під врізку" здійснюється спеціальним інструментом, одна з різновидів якого зображений на наступному фото

Висувний гачок в правій частині фотографії для висмикування запресованого дроти

Захист в кроновскіх плінтах (під врізку)

Елемент термозахисту Fail-safe. (В якійсь мірі заміна термичка)

У разі перевантаження, при спрацьовуванні елемента термозахисту потрібна заміна і розрядника, і елемента термозахисту.

Блоки захисту бувають на різну кількість пар, наприклад, десять, п'ять або дві. Так само поширені однопарні блоки, ось як виглядає штекер первинного захисту для плінтів LSA-PLUS:
