Форсунка для басейну, це просто чи ні, ваш Аквадоктор

Чим менше ми знаємо про предмет, тим простіше він здається нам. Перевіримо цей вислів на прикладі форсунок для басейну.

Форсунка - пристрій, через яке впускается в басейн вода або повітря. Існують різних форм і призначення - повертають струмінь води на 90 градусів, що розсіюють її в різні боки і т. П.

Якщо покопатися, то виявляється їх дуже багато. Але чи так уже важливо це різноманітність? Спробуємо його класифікувати. Форсунки можна розділити по:

• - напрямку руху води, т. Е. Усмоктувальні і інжекційні.
• - силі потоку, т. Е. Інжекції / всмоктування і гідромасажні.
• - місця розташування, т. Е. Донні і станів.
• - характером облицювання, т. Е. Під плитку, під лайнер, для пластикових і композитних басейнів.
• - матеріалу, т. Е. Пластикові або з нержавіючої сталі.

Усередині кожного з цих ознак можливо подальший розподіл:

• по розміру,
• за принципом монтажу (на клей або на різьбу), по діаметру труби, що підводить,
• по дизайну.
• по виробнику.

Якщо ви серйозно підходите до технології будівництва вашого басейну, то ці знання вам тільки допоможуть.

Почнемо зі стінових форсунок інжекції.

Ці форсунки призначені для повернення води в басейн після фільтрації. Якщо мова йде про скіммерній системі циркуляції, то розташовувати їх на стіні глибоко під водою немає сенсу. З глибиною потік з форсунки швидко згасає і ніякого перемішує ефекту вона не створить. Розташовують їх приблизно на глибині 25 см нижче рівня води. У цьому випадку за рахунок внутрішнього тертя верхній, інтенсивно рухомий шар води, захоплює в рух шар за шаром нижчерозташованими воду. Таким чином, в рух включається практично весь обсяг води басейну. Взагалі, місце установки форсунок підбирають так, щоб створити рух води по всьому об'єму. Однак як недолік форсунок, так і надлишок шкідливі. Форсунка має певне ефективний перетин. Від нього залежить її пропускна здатність. У деяких виробників передбачено регулювання перетину.

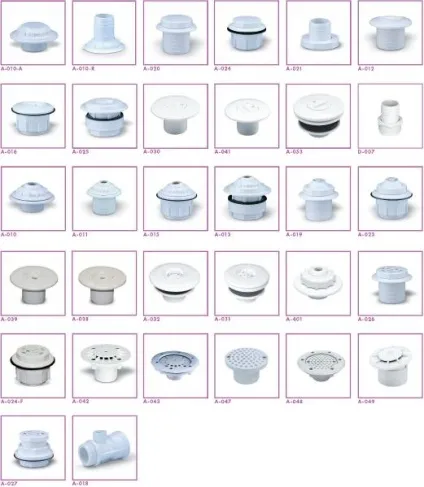

Так для перетину Ø14мм пропускна здатність форсунки становить 3м 3 / год, при Ø 20мм вона дорівнює 4,5 м 3 / год і при Ø 25мм вже 7м 3 / год. Виходячи з цього кількість форсунок пов'язано з продуктивністю насоса. Наприклад, якщо в вашому басейні працює насос на 15м3 / год, то для нього можна поставити 15/3 = 5 форсунок з перетином 14мм, або 15/7 = 2 форсунки з перетином 25мм. Уже геометрія басейну визначить потрібну кількість. Якщо, наприклад використовувати для того ж насоса не 5, 2 форсунки перетином 14мм, то високий опір на виході швидше за все призведе до швидкого виходу з ладу сальника. Якщо ж навпаки взяти 5 форсунок, перетином 25мм, то потік буде настільки слабким, що ні задасть необхідного перемішування. Приклади різних форсунок інжекції.

Для випадку коли потрібно повернути напрямок струменя на 90 ° відносно площини стіни, використовують так званий поворотний варіант форсунки, «черепашку».

Для переливної системи циркуляції води немає необхідності створювати горизонтальну циркуляцію в чаші. Тому форсунки в цьому випадку мають в дні. Їх кількість підбирають так само виходячи з продуктивності насоса. Сама конструкція таких форсунок дозволяє регулювати силу потоку. У центрі донної форсунки розташований гвинт, який рухає розташовану в тілі заслінку. Це рух змінює перетин впуску. Форма кришки направляє потік в різні боки вздовж поверхні підлоги. Це і створює перемішують потік. А витискання води, що прибуває в переливної жолоб задає вертикальний рух. Таким чином осідає бруд взмучиваєтся і несеться в жолоб, а далі на фільтрацію.

Окремо варто звернути увагу на донну кутову форсунку виробництва Астрал (Іспанія). Її конструкція дозволяє при вертикальному розташуванні труби виводити площину форсунки відповідно до нахилом статі.

Тепер про форсунках, що виконують зворотну задачу, тобто. Е. Всмоктуючих. Для цих форсунок дуже важливо стежити за їх пропускною спроможністю. Для насосів неприпустимо створювати труднощі на всмоктуванні.

До всмоктуючим форсунок відносяться і форсунки для підключення гідропилососа. Шланг з адаптерами на кінцях приєднується одним кінцем на таку форсунку (вона пов'язана трубною системою з фільтром), а іншим до щітки-соплу пилососа.

Так само окремо варто згадати про всмоктуючих форсунках для переливного жолоба.

Очевидно, що форсунка повинна бути з'єднана трубної обв'язкою з фільтром. Але для того щоб мати можливість регулювати розташування форсунки від поверхні обробки чаші використовують стінові проходи. Їх закладають в бетон на стадії бетонування, а потім з одного боку підключають труби, з іншого, форсунку. Треба чітко розуміти, який стіновий прохід підійде до вашої форсунки.

Так само окремо треба згадати лицьову панель протитечії. По суті, це об'єднання значних по продуктивності всмоктуючої і подає форсунки в одне ціле.

І окремо відзначимо форсунки для гідромасажу. Різноманітність їх велике. Крім дизайну вони відрізняються всякими ефектами. Наприклад, пульсацією або обертанням струменя. Загальним для них є використання ефекту Вентурі для насичення струменя повітрям.

У доморощених «кулібіних» найбільш поширеною помилкою є не врахування поєднання продуктивності насоса з продуктивністю форсунок. Бажання отримати струмінь сильніше штовхає на вибір насоса з високою продуктивністю, але цей потік не може бути продавлений через вузькі сопла гідромасажних форсунок. Як результат, швидкий вихід з ладу насоса.
