Ніщо так не прикрашає корпусні меблі, як дверцята з рельєфними фільонками. Профільні кромки стійок і перекладин додатково підкреслюють контури фільонки, а контрпрофільние з'єднання забезпечують міцність і довговічність. Ви легко зможете сформувати елементи такого з'єднання, що складається з профілю на внутрішніх крайках рами і відповідного йому контрпрофілем па кінцях перекладин з допомогою комплекту спеціальних фрез.
Вивчіть анатомію дверцята
Перш ніж зробити перший розпил, познайомтеся з декількома термінами, що відносяться до фільонки конструкціям. Фільонка - це панель, яка вставляється в шпунти рами, що складається з вертикальних стійок, між якими встановлені горизонтальні поперечини. Профільна фреза вибирає шпунт на крайках стійок і перекладин і одночасно формує декоративний профіль (фото А), Контрпрофільной фрезою робиться короткий шип (гребінь), що входить в шпунт, і формується виріз, точно відповідний рельєфу, сформованого профільної фрезою. Незважаючи на те, що одна з поверхонь, що склеюються утворена торцевими волокнами, з'єднання має непоганий міцністю, так як має значну площу склеювання.
Спочатку ретельно розрахуйте розміри
Накладні дверцята зазвичай виступають за краї отвору на 9-10 мм по всьому периметру, тому, якщо ви вибрали такий стиль, то готова дверцята повинна бути на 18-20 мм вище і ширше, ніж отвір. Врізні дверцята повністю входять в отвір врівень з передньою стороною корпусу, і навколо них необхідно залишати рівномірні зазори шириною 2-3 мм. Тому висота і ширина такої дверцята повинні бути на 4-6 мм менше висоти і ширини прорізу. Аліна стійок зазвичай дорівнює висоті дверцята, а довжина перекладин залежить від ширини стійок і використовуваних комплектуючих фрез (див. Малюнок «Як розрахувати довжину перекладин»). Якщо профільна фреза вибирає шпунт глибиною 9 мм, необхідно два рази додати цей розмір (18 мм), щоб врахувати шипи на обох кінцях поперечини.
Підготуйте матеріал для деталей рами
Щоб з'єднання вийшли щільними, все поперечини і стійки повинні мати однакову товщину. Обробивши дошки на рейсмусовому верстаті, розпиляти їх уздовж на заготовки потрібної ширини і надайте стійок і поперечин необхідну довжину. Збережіть кілька обрізків для виготовлення пробних з'єднань. Потім визначте, які сторони деталей будуть лицьовими, і позначте їх (фото В).
Короткий рада! Аля перекладин довжиною 150 мм і менше краще спочатку фрезерувати профіль на довгій заготівлі, а потім розпиляти її на окремі перекладшш потрібної довжини.
Як фрезерувати профіль
Закріпивши фрезер в стіл, вставте в цангу профільну фрезу і відрегулюйте її виліт, поклавши поруч обрізок від заготовок для деталей рами. Розмістіть фрезу так, щоб на лицьовій стороні (зверненої вниз) був сформований повний контур профілю, і при цьому залишалася достатня кількість матеріалу але іншу сторону шпунта (фото З).
Налаштувавши і зафіксувавши виліт, за допомогою лінійки вирівняйте поздовжній упор фрезерного столу з підшипником фрези (фото D). Закріпіть на упорі і столі гребінки, щільно притискають заготовки і забезпечують рівномірність обробки (фото Е). Отфрезеруйте профіль на всіх перекладинах і стійках, а також на пробному обрізку, за допомогою якого потім будете регулювати виліт другої фрези.
Навчіться правильно фрезерувати контрпрофіль
Відкладіть стійки в сторону і замініть профільну фрезу на контрпрофільную. За допомогою обрізка, на якому сформовано профіль, відрегулюйте виліт фрези (фото F). Потім вирівняйте поздовжній упор з підшипником так само, як в попередньому кроці.
Контрпрофільная фреза видаляє матеріал поперек волокон, тому для подачі пробного обрізка під прямим кутом до упору застосовуйте штовхач з обрізка дошки, що допомагає запобігти відколи (фото G). Зробіть прохід і відрегулюйте виліт фрези більш точно (фото Н).
Коли лицьові сторони обох деталей пробного з'єднання будуть збігатися в одній площині, отфрезеруйте контрпрофіль на обох кінцях всіх перекладин, розташовуючи їх на фрезерному столі мітками вниз.
Визначте розміри фільонки
Якщо фільонка робиться з фанери або дерев'яного щита, її розміри повинні бути на 2 мм менше відстані між дном протилежних шпунтов в рамі дверцята.
Це дозволить щільно стягнути з'єднання деталей рами і забезпечить вільний простір для розширення щита. Щоб визначити ширину фільонки, потрібно просто відняти 2 мм з довжини поперечини. А щоб дізнатися довжину фільонки, насухо зберіть раму дверець, виміряйте відстань між шпунтами перекладин і зменшіть його на 2 мм.
збірка дверцята
Насухо зібравши дверцята разом з фільонкою, переконайтеся в правильності виготовлення всіх деталей і щільності стиків. Розберіть дверцята, нанесіть клей на контрпрофіль перекладин з одного боку і з'єднайте їх зі стійкою. Вставте на місце фільонку, що не приклеюючи її, потім приклейте до поперечин другу стійку і стягніть раму струбцинами (фото I).
Як зробити рельєфну фільонку
Плоскі фільонки з фанери або дощатого щита також підходять для дверцят з контрпрофільнимі сполуками, але рельєфні фільонки (іноді звані об'ємними), такі як показані на фото в цій статті, виглядають набагато цікавіше. Якщо у вас є потужний фрезер з регулятором частоти обертання, робіть рельєфні фільонки за допомогою горизонтальної фрези. Завдяки великій масі вона легко справляється з роботою, видаляючи матеріал твердосплавними різцями, що залишають чисту і гладку поверхню. Такі фрези випускаються з різними варіантами профілю, і вони
краще працюють при відносно невеликій частоті обертання (як правило, не більше 10000 об / хв). Для отримання хороших результатів обробляйте краю фільонки за кілька неглибоких проходів, як показано на фото. Спочатку отфрезеруйте торцеві краї фільонки, а потім поздовжні кромки.
Фільонок дверки з контрпрофільнимі сполуками своїми руками

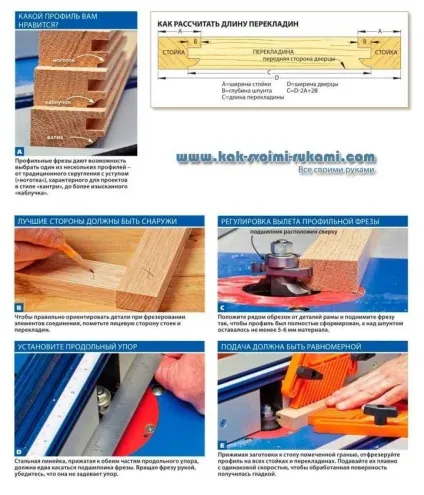

Профільні фрези дають можливість вибрати один з декількох профілів -від традиційного заокруглення з уступом ( «нігтики»), характерного для проектів в стилі «кантрі», до більш вишуканого «каблучка».
КРАЩІ СТОРОНИ ПОВИННІ БУТИ ЗОВНІ
Щоб правильно орієнтувати деталі при фрезеруванні елементів з'єднання, позначте лицьову сторону стійок і перекладин.
УСТАНОВИТЕ поздовжніх УПОР
Сталева лінійка, притиснута до обох частин поздовжнього упору, мусить лише злегка торкатися підшипника фрези. Обертаючи фрезу рукою, переконайтеся, що вона не зачіпає упор.
РЕГУЛЮВАННЯ ВИЛЬОТУ ПРОФІЛЬНОЇ ФРЕЗИ
Покладіть поруч обрізок від деталей рами і підійміть фрезу так, щоб профіль був повністю сформований, а над шпунтом залишалося не менше 5-6 мм матеріалу.
ПОДАННЯ має бути рівномірним
Притискаючи заготовки до столу поміченої гранню, отфрезеруйте профіль на всіх стійках і поперечинах. Подавайте їх плавно з однаковою швидкістю, щоб оброблена поверхня вийшла гладкою.

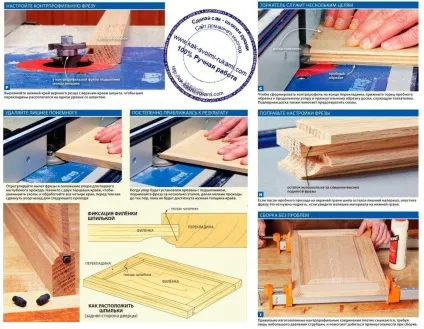

Налаштуйте КОНТРПРОФІЛЬНУЮ фрези
Вирівняйте нижній край верхнього різця з верхнім краєм шпунта, щоб шип поперечини розташовувався на одному рівні зі шпунтом.
Видаляти зайву ПОТРОХУ
Налаштуйте виліт фрези і положення упору для першого неглибокого проходу. Почніть з двох торцевих країв, щоб зменшити відколи, і обробіть всі чотири краю, перед тим як змістити акцент назад для наступного проходу.
Поступово наближаючись до результатів
ШТОВХАЧ служить декільком цілям
Щоб сформувати контрпрофіль на кінці поперечини, притисніть торець пробного обрізка до поздовжнього упору і прямокутному обрізку дошки, що служить штовхачем. Підпірна дошка також допомагає запобігти відколи.
Поправте НАЛАШТУВАННЯ ФРЕЗИ
Якщо після пробного проходу на верхній межі шипа залишився зайвий матеріал, опустіть фрезу. Але її потрібно підняти, якщо побачите надлишки матеріалу на нижній межі.
ЗБІРКА БЕЗ ПРОБЛЕМ
Правильно виготовлені контрпрофільние з'єднання щільно змикаються, вимагаючи лише невеликого тиску струбцин, і допомагають добитися прямокутності при складанні.
Щоб фільонка НЕ деренчала
Якщо фільонка занадто мала, або її товщина менше ширини шпунта в деталях рами, дверцята з великою ймовірністю буде деренчати і постукувати. Якщо ви почуєте стукіт під час сухої збірки, вкладіть в шпунт пружні прокладки, що заповнюють зазор.
Для цього навіть випускаються спеціальні кульки (SpaceBalls) і гумові вкладиші-барила. А в домашній майстерні їх можна з успіхом замінити короткими відрізками вінілового ущільнювального шнура для москітних сіток. Що робити, якщо деренчання і стукіт виявилися після склейки дверцята? В цьому випадку вбийте з заднього боку дверцята тонкий цвях-шпильку під кутом так, щоб він проходив через перекладину і фільонку. Пневматичний інструмент для забивання шпильок дозволить впоратися з цим завданням швидко, не залишаючи грубих слідів.
