Фіксатори для арматури
Від дотримання всіх норм і правил бетонування залежить міцність, тривалість терміну служби і безпеку споруди. Тому армування бетону - це один з найважливіших етапів в процесі виготовленні бетонних конструкцій. Для забезпечення більшої міцності конструкції, використовуються фіксатори арматури, які встановлюються перед заливкою бетону на арматуру або під неї. Фіксатори дозволяють розташовувати арматуру на потрібно відстані від підстави і стінок опалубки.
Фіксатори для арматури. Що це таке?
Фіксатори арматури - це заставні вироби, які застосовуються для закріплення й утримання положення сталевої арматури в тілі бетону. Іноді їх називають фіксаторами захисного шару або пластиковими заставами.
Необхідність застосування фіксаторів захисного шару обумовлена їх властивостями:
- створюють захисний шар. У залізобетоні утримують правильне положення каркасів і арматурних сіток;
- полегшують процес бетонування;
- забезпечують підтримку потрібної товщини захисного шару;
- запобігають розтріскування бетону, викликане викривленням арматури під впливом великих ваг споруд;
- збільшують міцність зведених конструкцій;
- виконують антикорозійну захисну функцію;
- усувають можливість появи контура арматурної сітки на бетонних поверхнях, а так же вихід стрижнів арматури на поверхню.
По суті, фіксатори арматури - це витратний матеріал, який залишається в застиглому бетоні, який не можна використовувати багаторазово. Вони повинні бути мати властивості, які зроблять їх не піддаються деформацій в агресивних середовищах, і бути не чутливими до різких перепадів температур. При дотриманні цих умов використовувати фіксатори можна в будь-яких кліматичних умовах.

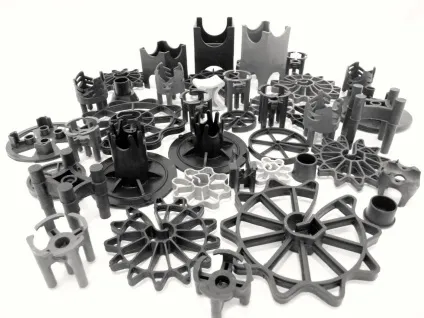

Форма і вид фіксаторів обумовлені їх призначенням і розташуванням арматури в монолітної конструкції. Існує маса різновидів фіксаторів, але можна виділити кілька основних видів, в залежності від типу споруди:
- Для зведення вертикальних монолітів використовуються фіксатори виду «зірочка».
- Для горизонтального розташування арматури, яке зустрічається при заливці плит перекриттів, підлог і фундаментів, використовують фіксатори «стільчик» і «кубик».
- Фіксатор виду «конус» - це заглушка, призначена для стяжних гвинтів.
- Універсальні фіксатори захисного шару є багатофункціональними.
Пластикові заставні застосовуються для фіксації в просторі всіляких арматурних конструкцій, перед заливкою бетону і забезпечення захисного шару після його застигання.
Підставки під арматуру і стійки для арматури виконують ті ж функції і їх також називаються фіксаторами.
Захисний шар бетону
Захисний шар бетону - це частина бетону, від якої залежить довговічність результуючої споруди. По суті, це відстань від зовнішньої межі залізобетонного елемента до найближчого арматурного стержня. Товщину захисного шару бетону слід підбирати виходячи з ролі арматури в конструкціях. Враховується робоча або конструктивна роль; тип конструкції, наприклад, колона, плита, балка, елемент фундаменту або стіни; діаметр і вид арматури. Це обумовлено тим, що надто тонкий шар не буде повною мірою виконувати свої функції, а надто товстий шар негативно позначиться на посиленому каркасі і спричинить збільшення витрат.
Параметри захисного шару регламентовані. Для отримання сертифіката обов'язковим є дотримання державних стандартів СНиП (будівельні норми і правила):
- при стандартній або сухих умовах в приміщенні товщина захисного шару бетону не повинна бути менше 20 мм;
- при підвищеній вологості усередині споруд товщина бетону повинна бути не менше 25 мм;
- при зведенні будинків, залізобетонні частини яких виходять у відкриту атмосферу, захисний шар бетон повинен становити 30 - 40 мм;
- для перекриттів товщиною до 250 мм шар бетону повинен становити не менше 12 мм. Дана величина варіюється в залежності від діаметра арматури. Для перекриттів більшої товщини товщина шару збільшується на 5 мм;
- частина конструкції, розміщена в грунті без застосування додаткового захисту, повинна бути покрита шаром бетону від 40 до 76 мм;
- для фундаментів передбачена товщина, шару не менше 40 мм.
Оскільки залізобетонні конструкції є монолітними, то для здійснення контролю над дотриманням правил СНиП використовуються магнітні датчики. Вони дозволяють вимірювати глибину пролягання металоконструкції.
Матеріали для виготовлення фіксаторів для арматури
Матеріалом для виготовлення фіксаторів служить міцний пластик, це обумовлено в першу чергу тим, що він не схильний до корозії і легко приймає будь-яку потрібну форму. Варто зазначити, що не будь-який пластик підходить для виготовлення фіксаторів. Матеріал повинен мати всі з перерахованих властивостей:
- бути стійким до високих і низьких температур, а так само до перепадів їх значень;
- не бояться впливу зовнішніх факторів;
- не деформовані з часом.
Використання фіксаторів для арматури
Фіксатори в тілі бетону найкраще розміщувати за принципом шахової дошки, витримуючи інтервал 0,5 - 0,9 м. Яке значення брати, залежить від перетину прутка арматури і габаритів сталевого каркаса;
Для фундаменту без «подбетонкой» мінімальна висота нижніх фіксаторів повинна складати 70 мм. Такі фіксатори також називаються будівництвами або підставками для арматури.
Для бетонування конструкцій з композитної арматурою використовують такі ж фіксатори як і з металевою.

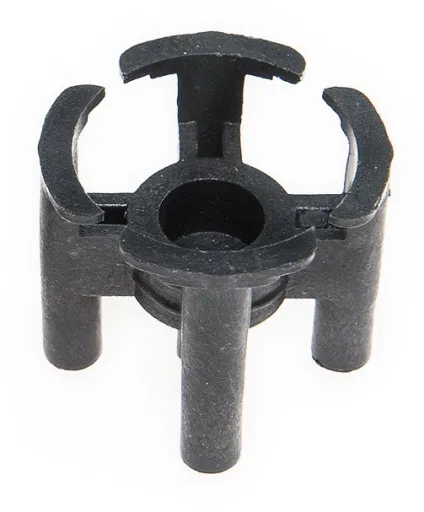

Фіксатор арматури «стільчик»
Залежно від типу і розміру з його допомогою можна створити захисний шар від 15 до 40 мм, при цьому крок зміни ширини дорівнює 5 мм. Кожен фіксатор має один захисний шар, а діаметр арматури може змінюватися від 4 до 16 мм.
Головна область застосування фіксатора для арматури «стільчик» - це заливка горизонтальних площин. Наприклад, бетонні підлоги, плити перекриття, фундаменти та інші горизонтальні ділянки споруджуваного об'єкта. З їх допомогою можна легко отримати захисний шар потрібного розміру.
Іноді краще вибирати виріб «стільчик», яке має 5 ніг, оскільки наявність п'ятої ноги, не дає роз'їжджатися ніжок фіксатора в сторони при тиску арматурного каркаса і ходьби по ньому будівельників, як у випадку зі стільчиком з 4 ніжками. При зведенні конструкції на сипучих поверхнях виникає необхідність придбати додатковий фіксатор «Підстава», який запобіжить занурення ніжок стільця. Так само це необхідно, якщо під ніжками розташовуються вироби для гідроізоляції, що б виключити пробиття їх ніжками вироби. Є безліч різновидів даного виду фіксаторів, вибір яких обумовлений показниками конкретної споруди.
Фіксатор арматури «зірочка»
Цей вид фіксаторів є найбільш поширеним. Найчастіше його використовують при зведенні стін, але за допомогою такого фіксатора можна зводити і інші вертикальні об'єкти. У даного елемента є гнучкі губки, за рахунок чого вони можуть застосовуватися для арматури різного діаметру, але при цьому призначені тільки для однієї товщини захисного шару.
Фіксатор арматури «конус»
Запобігають можливість попадання бетону всередину трубки-обмежувача, оскільки забезпечує щільний контакт захисної трубки з опалубної поверхнею. При спробі економії на фіксаторі можна позбутися стяжного болта при демонтажі опалубки, вартість якого значно перевищує витрати на фіксатор. «Конус» використовується з трубами ПВХ і ПНД і встановлюється на кінці обмежувальної трубки стяжки. Необхідно врахувати, що для монтажу одного стяжного гвинта потрібні два конуса. Особливість «конуса» полягає в тому, що після зняття опалубки допускається його повторне використання.
Фіксатор арматури «кубик»
Фіксатор «кубик» застосовується для будівництва фундаментів, плит перекриттів, промислових підлог, зведенні мостів. Перевертаючи корпус фіксатора, одержуємо один з необхідних захисних шарів. Цей продукт розроблено чотири захисних шару різних по товщині, при максимальному діаметрі арматури 40 мм.
Витрата згідно СНиП від 6 до 10 штук на кв / м, в залежності від діаметра використовуваної арматури.

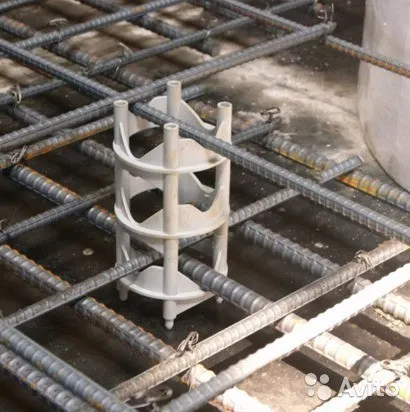

Багаторівневі фіксатори для арматури
Унікальна конструкція цього виду фіксаторів допускає з'єднання кількох фіксаторів, між собою. Це дозволяє розміщувати кілька рядів арматури на різних висотах. Кожен наступний фіксатор збільшує параметри захисного шару. Середня витрата становить 4-6 шт / м2.
Часто конструкція арматурних фіксаторів виду «Стільчик» і «Кубик» передбачає можливість використання їх для багаторівневих конструкцій. В цьому випадку у верхній частині фіксатора передбачені пази для ніжок фіксатора наступного рівня.
Фіксатори арматури своїми руками
Якщо в потрібний момент у вас не виявилося фіксаторів, або їх не вистачило на весь обсяг, то можна виготовити їх з підручних матеріалів, зазвичай доступних на будівництві.
Отже, з чого ж можна робити фіксатори:

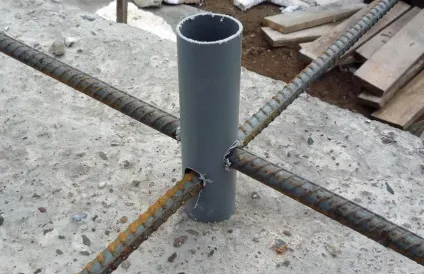

- з обрізків труби. Головна умова - труба повинна бути виготовлена з міцного пластику.

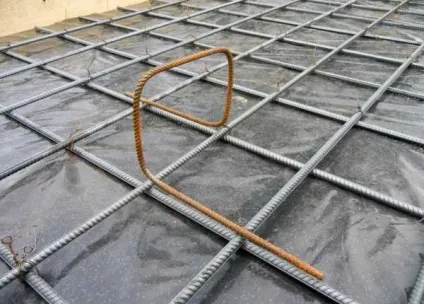

- з прутка. Підходить при порівняно невеликому навантаженні на армовану конструкцію. Таке пристосування будівельники прозвали «жабою».
- з прутка і металевих кілець. У кільця заливається розчин і замурується П-образна деталь. По суті, це різновид «жаби».
З чого не слід робити фіксатори:
- продукція на основі деревини. Кілочки, шматки фанери і ДСП, оскільки вони мають властивість вбирати вологу і не володіють достатньою міцністю;
- цегла і бій цегли, оскільки він вбирає рідину і руйнується з часом. Зменшуючи міцність всієї конструкції;
- пластикові пляшки, каністри та інші вироби пластика, який не володіє достатньою міцністю.
Раніше в якості підкладки під арматуру використовували бетонні кубики, але останнім часом від цієї технології відмовилися.
Арматурні фіксатори дуже часто використовуються при будівництві фундаментів з бетону. Більш детально про монтаж фундаменти Ви можете прочитати в статті: технологія будівництва фундаменту, проектування і розрахунок фундаменту.
