Етапи проектування систем кондиціонування

Будівництво починається з проектування, і кондиціонування теж

Роботи з проектування

Найголовніший момент, який відрізняє роботу зі створення проектного креслення систем кондиціонування і вентиляції повітря - це висока точність на стадії розрахунків. Ретельно вивчаються всі необхідні критерії і робляться необхідні заміри.

Професіонали починають роботу з переговорів з клієнтом, який виставляє свої вимоги до майбутньої системи кондиціонування і висвітлює всі необхідні технічно-специфічні моменти. З урахуванням всіх характеристик будівлі і складається технічне завдання на проект.

Все починається з побажань клієнта

Пильна увага при конструюванні систем кондиціонування повітря приділяється і підбору необхідного обладнання. Воно повинно бути не тільки високотехнологічним, а й енергоефективним.

Виходячи з вищевикладеного, можна зробити висновок про те, що закінчений проект на монтаж системи кондиціювання включає в себе наступні дані:

1. Сукупні дані про майбутню систему.
2. Виконані точні розрахунки.
3. Принципова схема.
4. Специфікація на матеріали і передбачуване обладнання.

Крім усього іншого - проектування систем кондиціонування і вентиляції вимагає суворого відповідності до санітарних норм і вимог пожежної безпеки, а також обов'язкового узгодження в ряді інстанцій.

Розробка проекту

Роботи по розробці самого проекту і подальшого монтажу кліматичного обладнання вимагають високого рівня технічних знань і великого досвіду роботи в даній сфері, тому звертатися за допомогою у виконанні цих робіт необхідно до фахівців - фірмам, що займаються відповідною діяльністю і мають в області проектування і монтажу систем кондиціонування хорошу репутацію.

Розробкою повинні займатися професіонали

Від якісно виконаного проекту залежить не тільки успішне функціонування самих систем кондиціонування, а й здоров'я які проживають або працюють в приміщенні людей, тому довіряти його виконання випадковим організаціям-одноденок - нерозумно і загрожує зайвими фінансовими і тимчасовими витратами.

Замовник повинен чітко уявляти розміри бюджету, який можна витратити на проектні та пусконалагоджувальні роботи системи кондиціонування, а також заздалегідь підготує пакет наступних даних:

1. Безпосередньо технічне завдання, в якому чітко будуть викладені всі вимоги до майбутньої системи.
2. Якщо вентиляція або система кондиціонування потрібні для будівлі громадського харчування або інших типів будівель, зазначених в спеціальному регламенті - то до загального технічним завданням потрібно докласти технологічний проект.
3. Загальний пакет креслень всієї будівлі, виходячи з яких, можна зробити попередню оцінку складності проекту.

Програми для розробки проекту

Існує безліч комп'ютерних програм, які дозволяють найбільш точно розробити проект з кондиціонування і вентиляції повітря в приміщенні. На основі закладених даних, програма зробить максимально вірні розрахунки і дозволить здійснити підбір необхідного обладнання та сам процес монтажу в найкоротші терміни.

Замовнику виконання робіт важливо мати початкові уявлення про різні типи систем комп'ютерних розрахунків, щоб вибрати найбільш підходящу програму для вирішення конкретного завдання з проектування системи кондиціонування повітря в залежності від типу приміщення і вимог до ефективності роботи кондиціонерів і спліт-систем.

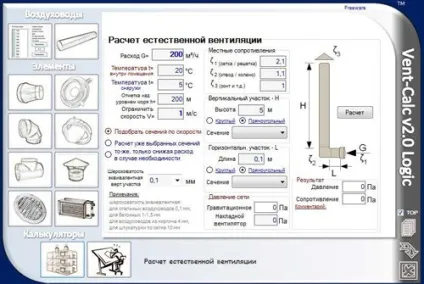

Інтерфейс програми Vent-Calc

До числа найбільш популярних програм, які використовуються в проектуванні систем кондиціонування і вентиляції можна віднести: «VentCalc», «Потік», «VSV», «RTI», «KALOR», «BOLER», «STOL», «VIBROS».

Однак якими б простими були ці програми у використанні, зробити самостійний розрахунок майбутнього проекту кондиціонування непрофесіоналові буде не під силу - тільки проектні організації з великим досвідом роботи в сфері кліматичного обладнання зможуть здійснити весь спектр проектних робіт з підбором відповідної документації і максимальними роз'ясненнями по проекту.

Основні види систем кондиціонування повітря і особливості їх проектування

Житловий будинок не завжди дозволяє встановити громіздку і більше підходить для виробничих площ систему вентиляції, тому найбільш вдалим рішенням для приватного будинку або квартири є проектування системи кондиціонування повітря і її подальший монтаж.

Монтаж системи кондиціонування досить простий: він має на увазі під собою установку декількох кондиціонерів або спліт-систем, які і будуть забезпечувати обраний температурний режим і підтримувати необхідний в даному приміщенні мікроклімат.

Без суворої градації основні види систем кондиціонування можна розділити на кілька типів:

1. Віконні блоки.
2. Мобільні моноблоки.
3. Спліт-системи.
4. Моноблочні кондиціонери.

Віконні блоки або як їх ще називають - моноблочні кондиціонери користуються найбільшим попитом у споживача через свою цінову доступність, а також непоганих технічних характеристик.

Віконні кондиціонери закріплюються безпосередньо на віконних або дверних отворах і їх монтаж не відрізняється особливою складністю. Такі кондиціонери цілком успішно справляються з функцією повітрообміну в приміщенні, не вимагаючи значних енерговитрат. Мінуси моноблочних кондиціонерів в тому, що вони не завжди естетично вписуються в приміщення, а також неможливість їх установки на металопластикові конструкції. Шумовий поріг віконних кондиціонерів теж досить великий, тому небажана його установка в спальних та інших, призначених для відпочинку кімнатах.

Для віконного кондиціонера проект не потрібен

Мобільний моноблок буде коштувати дорожче, але ціна такого кондиціонера з лишком виправдає себе зручністю в експлуатації. Мобільні моноблоки мають кілька режимів роботи і легко управляються за допомогою спеціального пульта. Крім того, часто моделі цих приладів оснащені різними фільтрами, що забезпечують додатковий захист від вуличного пилу, а також іонізуючими повітря в приміщенні.

Мобільний моноблок легко демонтується і за бажанням його можна перенести в будь-яку кімнату будинку. Однак такий тип кондиціонера вимагає спеціалізованого лікування при покупці бажано провести тестування моноблока.

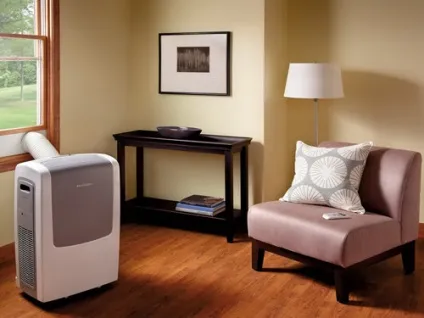

Мобільний моноблок також не потребує проект

Для установки віконних блоків і мобільних моноблоків не знадобиться складного проекту - найчастіше в готовому вигляді він являє собою схему установки і специфікацію обладнання.

Більш серйозного підходу вимагає запланована установка спліт-систем, мультисистем і моноблочних кондиціонерів. Креслення будинку і технічні характеристики приміщення дозволять фахівцям підібрати підходящу систему управління внутрішнім кліматом і розробити вдалий варіант проекту.

Якщо говорити про встановлення спліт-систем, які користуються стабільним попитом на ринку кліматотехніки, то проектування такої системи кондиціонування зводиться до грамотного підбору розмірів і типу обладнання для конкретного приміщення. Фахівці з проектування нададуть замовнику максимально точні розрахунки, з яких буде ясно, яке навантаження по теплу ляже на те чи інше приміщення і дадуть рекомендації щодо вибору обладнання.

Для більш серйозних систем кондиціонування потрібен проект

Спліт-системи працюють на базі припливної вентиляції і системи кондиціонування на основі чиллерів-фанкойлів вимагають більш детального опрацювання проекту та обробки таких даних:

1. Загальна інформація про проектований об'єкт, включаючи екологічні та техногенні характеристики його місцезнаходження;
2. Окремі креслення не тільки всього приміщення, а й кожної окремої кімнати, включаючи додаткові плани і розрізи з характеристиками будівельних конструкцій;
3. Визначення типу приміщення згідно архітектурним планам і нормам безпеки, відповідно до вимог пожежних інстанцій;
4. Схематичний технологічний проект, в якому буде інформація про розташування обладнання і рекомендації по потужності.
5. Облік освітленості приміщення;
6. Якщо система не встановлюється, а реконструюється, то повинні бути представлені дані про всі раніше встановлених кондиціонерах і спліт-системах.
7. Загальна енергетична характеристика приміщення.

При правильному складанні проекту з кондиціонування приміщення обов'язково розглядається можлива різниця температур в кожному окремо взятому приміщенні. Тоді розрахунки будуть максимально точні і зможуть допомогти домогтися врівноваження показників вологості, тепла і припливу повітря в оптимальному співвідношенні.

Обов'язково враховуються всі нюанси приміщення, а також види діяльності, під які відводиться та чи інша кімната. Наприклад, приміщення, в якому передбачається зробити спортивний зал має охолоджуватися сильніше, ніж робочий кабінет або спальня.

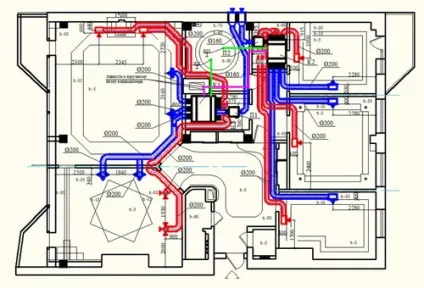

Так виглядають креслення проекту

Крім усього іншого, професійний проект з кондиціонування приміщення обов'язково враховує особливості зовнішнього середовища, так як зовнішні показники вологості та температури роблять значний вплив на загальну роботу системи кондиціонування і потрібно буде підібрати відповідне обладнання виходячи з критеріїв потужності і необхідної енергоефективності.

етапи проектування

Проектування систем кондиціювання повітря передбачає два основних етапи:

1. Проект технічно-економічного обґрунтування. На цьому етапі здійснюється визначення розташування кондиціонерів, підбір їх типу, розрахунки показників тепла і повітря і інших важливих параметрів. На основі всієї сукупності даних розробляється первинна схема і узгоджується з замовником.
2. Після схвалення замовником первинної схеми починається проектування робочого проекту, процес якої полягає в обробці даних планування приміщення, теплових характеристик приміщення і власне технологічного завдання. Виробляється безпосередній розрахунок повітрообміну для кожної кімнати приміщення, виводяться показники потрібного напору в мережі і тепловиділень. Чертятся всі необхідні плани щодо майбутніх місцях монтажу обладнання та розводці мереж. Проводиться остаточний підбір кліматотехніки і складання специфікацій на нього і всі необхідні в процесі робіт матеріали.

Не забудьте узгодити проект в СЕС і в пожежній інспекції

Після того, як схвалення замовника отримає і робочий проект - його потрібно узгодити в СЕС і в пожежній інспекції. Проектна стадія робіт з кондиціонування може вважатися закінченою.

У висновку ще раз хочеться наголосити на важливості проведення проектних робіт кваліфікованими фахівцями - адже професіонали своєї справи допоможуть не тільки підібрати і розробити оптимальний проект кондиціонування приміщення, але і вирішити складні питання його узгодження.
