Етапи архітектурно-будівельного проектування ""

Будівництво будівель і споруд здійснюється за проектами, які представляють собою комплекс технічних документацій, що містить розрахунки, креслення, пояснювальні записки, кошторис та інші проектні матеріали.

Розробка проектів в РК здійснюється проектними організаціями, наприклад в Алмати Алматигіпрогор, Казгор, Военопроек, Гидропроект, Каздорпроект, Метропроект, Аеропроект, Мостпроект і т.д.

Графічне зображення творчого задуму в області архітектури і будівництва носить, як правило, назва будівельного креслення або архітектурно - будівельного проекту.

Задум можна, викласти і в описовій формі, проте в техніці і в архітектурі графічне зображення (креслення) передає його більш наочно повно. Тому недарма кажуть, що «креслення-мову».

Сучасний архітектурно-будівельний проект повинен враховувати досягнення науки, техніки і передового вітчизняного та зарубіжного досвіду. Проект повинен забезпечувати також високу ефективність капітальних вкладень за рахунок впровадження високопродуктивного обладнання, механізації і автоматизації виробничих процесів, підвищення ступенів заводської готовності будівельних конструкцій і виробів, застосування індустріальних методів будівництва, здійснений-вання об'ємно-планувальних і конструктивних рішень будівель і споруд. У проекті повинні бути також передбачені високий рівень містобудівних та архітектурних рішень, раціональне використання земель, охорона навколишнього середовища, сейсмостійкість, вибухо - і пожежна безпека.

Завдання на проектування. До розробки проектів проектні організації приступають на підставі завдання на проектування, яке складається замовником проекту - міністерством, головним управлінням. Завдання на проектування складається замовником спільно з генеральним проектувальником на основі матеріалів і розрахунків, виконаних для даного об'єкта.

Завдання на проектування містить: найменування будівлі, що будується або споруди; підставу для проектування; район, пункт і місце будівництва; вимоги по розробці варіантів проекту; найменування генеральної проектної організації та будівельної організації генерального підрядника і т.д.

Склад, порядок розроблення, погодження та затвердження проектно-кошторисної документації залежить від виду проектної роботи. Наприклад, згідно з СН 202 - 81 * проектування підприємств, будівель і споруд здійснюється або в одну, або в дві стадії.

двустадийному проектування

Проектування, тобто складання, або, як кажуть, розробка проекту, є первинним етапом в процесі створення будь-якої будівлі чи споруди.

Проект. Стадії проектування визначають послідовність розробки проекту і відрізняються ступенем деталізації проектних рішень. При двустадийному проектуванні проект на будівництво будівлі і споруди або їх черг складається з наступних стадій, що характеризують і оцінюють основні проектні рішення: проект зі зведеним кошторисним розрахунком вартості і робоча документація з кошторисами, що розробляються для великих і складних об'єктів. Проект складається з наступних розділів: загальна пояснювальна записка; основні креслення (ситуаційний план розміщення будівлі), будівельні рішення (короткий опис і обгрунтування прийнятих рішень, основні креслення; плани, розрізи і фасади будівель і споруд, що будуються за індивідуальними проектами, за типовими проектами);
ескізні рішення з антикорозійного захисту будівельних конструкцій, схеми трас зовнішніх інженерних і транспортних комунікацій (на ситуаційному плані); організація будівництва.

Робоча документація для будівництва будівель і споруд повинна складатися з робочих креслень, що розробляються відповідно до вимог державних стандартів, кошторису, відомості обсягів будівельних і монтажних робіт, зведеної відомості потреби в матеріалах, витрат праці і витрати основних будівельних матеріалів.

Робочі креслення для будівництва об'єктів розробляються в наступному складі: креслення для виконання будівельно-монтажних робіт, креслення (плани і розріз). Креслення елементів будівельних конструкцій, деталювальні креслення металоконструкцій. Крім того, до складу робочих креслень повинні включатися робочі креслення складних нетипових тимчасових споруд і комунікацій. При двохстадійному проектуванні друга стадія виконується після завершення першої. Матеріали першої стадії (проект) передаються на експертизу та затвердження.

одностадійне проектування

Робочий проект складається для будівель і споруд, будівництво яких буде здійснюватися за типовими і повторно застосовуваних проектах, а також для технічно нескладних об'єктів.

Робочий проект на будівництво будівлі і споруди або їх черг повинен складатися з розділів: загальна пояснювальна записка, що включає вихідні дані для проектування, обгрунтування по обраній площадці будівництва; основні креслення, що включають ситуаційний план розміщення будівлі із зазначенням на ньому зовнішніх комунікацій, інженерних мереж, і ін .; генеральний план.

Типовий проект

Будинки масового будівництва, як правило, споруджуються за типовими проектами.

Типові проекти розробляються для прискорення складання і здешевлення проектної документації на будівництво, підвищення її якості, застосування в будівництві уніфікованих рішень, зниження кошторисної вартості будівництва.

При розробці типових проектів на об'єкти, конструктивні, архітектурні рішення можуть розроблятися в декількох варіантів на конкурсній основі.

Зразковий склад робочих креслень типових проектів наступний (ріс.1.42): пояснювальна записка, і архітектурно-будівельні креслення, креслення бетонних, залізобетонних і сталевих конструкцій, креслення по вентиляції та опалення, кондиціонування повітря, водопроводу і каналізації, електротехніці, зв'язку та сигналізації, автоматизації виробництва.

Креслення бетонних, залізобетонних і сталевих конструкцій включають: маркувальні і монтажні схеми, схеми зі специфікаціями конструктивних і сполучних елементів.

Примітка: розділи документації, виділені штриховий лінією, передаються на експертизу (погодження) та затвердження

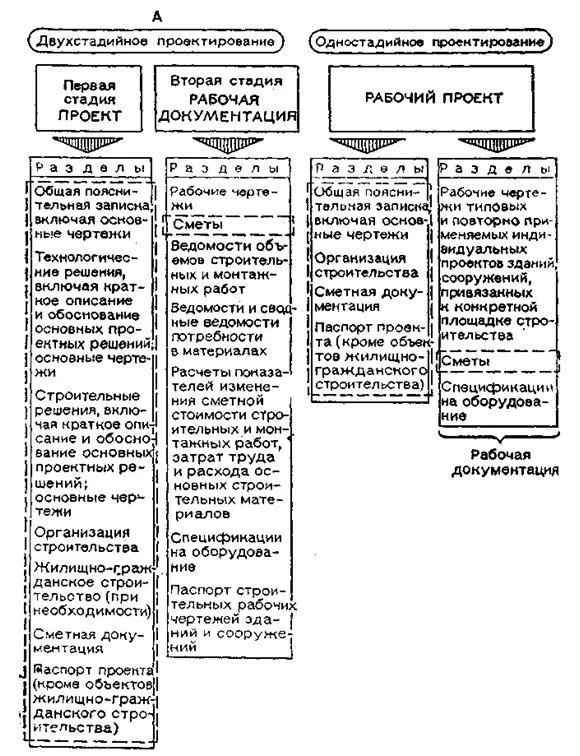

Малюнок 1.42 Стадії розробки та розділи проектно - кошторисної документації на будівництво: А - великих і складних підприємств, будівель (споруд) або їх черг; Б - підприємств, будівель (споруд) або їх черг, зведення яких передбачається за типовими і повторно застосовуваним економічним проектам.

Креслення з опалення, вентиляції та кондиціювання, електротехніці, зв'язку та сигналізації складаються з схематичних планів будівель із зазначенням вентиляційних установок і характеристик обладнання, планів і розрізів, схем трубопроводів опалення, гарячого водопостачання. До складу типового проекту обов'язково включається кошторису.

Індивідуальні проекти розробляються для унікальних будівель, що відрізняються архітектурної значимістю, особливою складністю технологічних і конструктивних рішень (театри, музеї, окремі виробничі будівлі і т.п.).

Основні принципи проектування

Незважаючи на різноманіття і складність питань, що виникають в період розробки проектів, будівель і споруд, процес проектування здійснюється на основі загальних принципів проектування, спрямованих на підвищення економічності проектних рішень. Найважливішим із них є принцип варіантності.

Оптимальний варіант може бути виявлений шляхом всебічної оцінки можливих варіантів по комплексу різних критеріїв, які найбільш повно відображають основні вимоги умов виробництва, техніки, санітарії, соціології, естетики і т.п.

В процесі розробки проекту важливим принципом є послідовність проектування від загального до конкретного, коли послідовно вирішуються питання обгрунтування будівництва, потім на підставі завдання на проектування визначаються основні об'ємно-планувальні, конструктивні та інші рішення, після чого - деталізації до ступеня готовності проектної документації, по якій можливе здійснення будівельно-монтажних робіт.

Велике значення при проектуванні має принцип комплексності проектних рішень, коли в проекті здійснюється взаємна ув'язка всіх частин проекту - технологічної, архітектурно- будівельної, санітарно-технічної, енергетичної, транспортної та ін. Взаємна ув'язка частин проекту впливає на якість проекту, будівельно-монтажних робіт і в результаті на кошторисну вартість проектованого об'єкта.

Одним з найбільш ефективних засобів у здійсненні індустріалізації будівництва є типове проектування. Широке застосування типових уніфікованих габаритних схем, деталей та виробів, типових секцій, будівель і споруд дозволяє зменшити працю проектувальників, скорочує терміни проектування, знижує вартість проектних робіт і підвищує їх якість. Одночасно з цим поліпшується технологічні, архітектурно-будівельні, естетичні та експлуатаційні якості будівель і споруд промислових підприємств.
