Як зробити мішок для пилососа

Циклонний фільтр для пилососа, що працює в майстерні - це одна з тих речей, без яких робочий процес значно сповільниться, а якість робіт знизиться. Такий фільтр необхідний ще й тому, що при деревообробці з'являється багато пилу. Але закуповувати обладнання промислового зразка досить дорого, тому можна зробити мішок своїми руками.

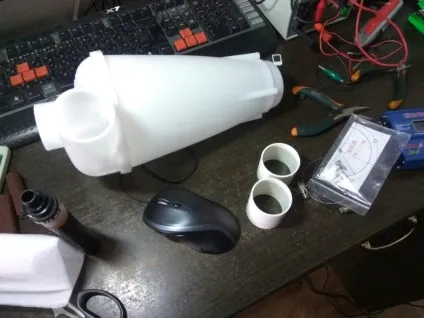

Навіщо потрібен циклон

У майстернях практично завжди потрібно прибирати сміття великого розміру. В процесі роботи виникає багато тирси, дрібних обрізків, металевої стружки. Їх можна прибрати навіть звичайним фільтром пилососа, але він може легко пошкодитися, та й рідкі відходи теж можна буде зібрати за допомогою циклону.

Такий вид фільтра працює за технологією аеродинамічного завихрення, яке пов'язує смітинки різного розміру. Розкручуючись, всіляке сміття злипається до такого стану, поки не перестає підніматися повітрям і осідає на дні. подібний ефект проявляється в більшості випадків, коли повітря з потрібною швидкістю проходить через ємність у формі циліндра.

Подібні фільтри є частиною конструкції багатьох пилососів промислового зразка, але ось їх ціна досить висока, і для побутового використання пристрою незастосовні. До того ж, діапазон дій, які виконуються пристроями, зробленими своїми руками, так само широкий. Саморобний циклон може використовуватися разом з рубанками, перфораторами або лобзиками, а також бути важливою частиною для видалення тирси або стружки від різних верстатів. Навіть звичайне прибирання з таким пристроєм є набагато більш швидким процесом, адже основна маса сміття залишається в ємності, звідки її можна без проблем прибрати.

Для того, щоб зробити закручений потік, необхідно щоб повітря, що проходить в ємність не йшов по короткому шляху відразу до витяжки. Щоб домогтися цього, необхідно дотримуватися спеціальну форму патрубка на вході, а в процесі монтажу направити його або на дно ємності, або ж по дотичній до стінок. Витяжний канал за таким же принципом краще робити поворотним, і краще, якщо він буде направлений до кришки пристрою. Про підвищення аеродинамічного опору через вигинів труб можна не турбуватися.

Як говорилося раніше, циклонний фільтр може прибирати і рідкі засмічення. З рідинами ситуація трохи складніше, адже повітря в трубі і самому циклоні досить розріджений, що дає можливість волозі випаровуватися і розбиватися на дрібні краплі. Саме тому вхідний патрубок необхідно розміщувати максимально близько до поверхні води, а якщо потрібно, то і опустити під неї.

Більшість миючих пилососів припускають подачу повітря в воду за допомогою дифузора, таким чином волога в ньому добре розчиняється. Але щоб пристрій був універсальним, і до того ж його не довелося допрацьовувати, вибирати подібну схему не рекомендують.

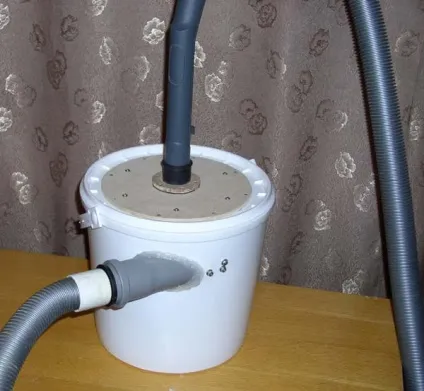

Найпростішою і недорогий основою для циклону буде відро від фарби, або ж будівельної суміші. Причому обсяг повинен співвідноситися з ємністю застосовуваного пилососа, з розрахунку приблизно по літру на кожні 80-100 Вт.

Кришка ємності повинна бути цілою, а при закритті забезпечувати герметичність. У ній необхідно виконати два отвори, найкращим методом для цього буде саморобний циркуль. У дерев'яну рейку слід вкрутити два самореза, причому зробивши це так, щоб їх вістря розміщувалися на відстані рівно в 27 мм один від одного.

Центри отвори розмічаються в 40 мм від краю кришки, і слід постаратися, щоб вони були на максимальному видаленні один від одного. Як метал, так і пластик, добре видряпувала подібним інструментів, а в результаті можна отримати цілком рівні кромки.

Другою частиною циклону буде набір каналізаційних колін - 90 і 45 градусів. Заздалегідь слід враховувати те, що положення куточків повинно повністю відповідати напрямку повітряного потоку. Щоб закріпити їх в кришці, спочатку слід вставити коліно в борт розтруба до упору, завдавши під бортик герметик на силіконовій основі.

З іншого боку на розтруб надаватися кільце ущільнювача з гуми, а щоб домогтися кращого результату, його можна обжати гвинтовим хомутом. Вхідний патрубок розміщується всередину відра вузької поворотною частиною, з зовнішньої же боку розтруб ставиться практично урівень з кришкою. Коліно потрібно обладнати ще одним поворотом під 45 градусів, яке буде направлено навскіс вниз і по дотичній лінії до стінки відра. Якщо циклон робиться з розрахунком на подальшу вологе прибирання, то потрібно наростити крайнє коліно за допомогою обрізка труби, таким чином зменшивши дистанцію до дна до рівня 10-15 см.

Витяжної патрубок ставиться в зворотному напрямку, і його розтруб розміщується під кришкою відра. У нього монтується одне коліно так, щоб забір повітря здійснювався біля стіни, в іншому випадку робиться два повороти, щоб всмоктування вироблялося з-під центральної частини кришки, що краще. Також обов'язково слід застосовувати кільця ущільнювачів. щоб коліна добре фіксувалися і не могли провернутися, також їх можна додатково приклеїти сантехнічним скотчем.

Інтеграція в інструмент

Щоб всмоктувати відходи, що утворюються при роботі з ручним і стаціонарним інструментом, буде потрібно спорудити систему перехідників. У більшості випадків шланг пилососа закінчується гнутих трубкою, яка по діаметру схожа із штуцерами, застосовуваними для пилозбірників інструменту. Ще можна ущільнити з'єднання з використанням декількох шарів двостороннього скотча, застосовуваного для дзеркал, який обмотується вінілової ізолентою для нівелювання липкості.

З стаціонарними приладами ситуація трохи гірше. Відбором пилу розрізняються по конструкції, особливо в разі кустарних верстатів, тому тут можна тільки дати загальні рекомендації.

Якщо відбором пилу верстата розрахований для 110 мм або більшого рукава, то слід застосовувати сантехнічні переходи для 50-ти мм діаметра, щоб мати можливість підключити гофрований шланг пилососа. Для того, щоб зістикувати циклон з пилеулавлівателі кустарних верстатів, найкраще застосовувати прес-фітинги для ПНД труб під діаметр 50 мм.

При розробці кожуха і відведення пилозбірника, потрібно використовувати конвекційний потік, який створюється рухомими деталями інструменту. Іноді потрібно проводити відсмоктування пилу з декількох сторін деталі, піддається обробці. Щоб забезпечити це, слід використовувати трійники каналізаційного призначення і шланги з гофрой, використовувані в стоках.
