Ескіз креслення, втулка, кривошип

Ескіз потрібно робити повно і акуратно, щоб в ньому міг розібратися з даною темою-ться всякий технічно грамотна людина. Не рекомендується креслити ескіз в дуже малому масштабі. Величина зображення на ескізі дол-жна бути такою, щоб можна було проставити всі необхідні розміри.

При складанні ескізів слід дотримуватися певного порядку.

Перш ніж приступити до зняття ескізу з натури, необхідно уважно оглянути деталь з усіх боків. Потім поставити її в робоче положення, т. Е. В таке становище, яке вона займає в машині. Прийняти це положення за головний вид (вид спереду) і потім вирішити питання, скільки проекцій слід викреслити, щоб ясно уявити форму і розміри деталі, а також, як розташувати ці проекції на аркуші.

Виконання ескізу потрібно починати з проведення центрових і осі-вих ліній, потім потрібно провести контурні лінії зовнішніх обрисів форми, лінії невидимого контуру (внутрішніх обрисів), виконати розрізи, провести розмірні лінії, обміряти деталь і проставити раз-заходи, знаки обробки і обробки поверхонь і, нарешті, записати всі відомості про деталі в рамці (штампі).

Наведемо приклади складання ескізів, виконаних по етапах побудови.

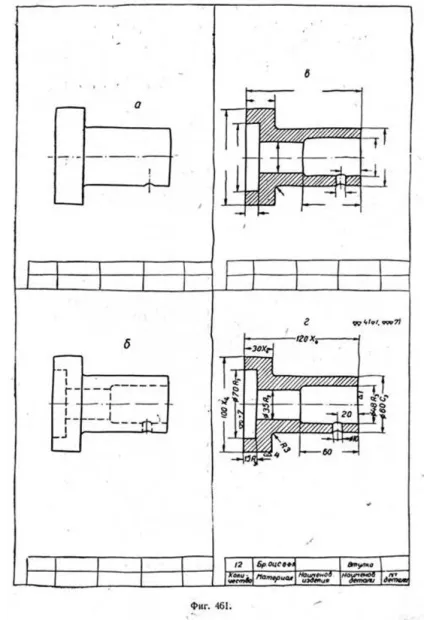

Приклад 1. Втулка (фіг. 461). Втулка має наскрізне ступенча-тое отвір, що переходить в виточку у фланці. Деталь являє собою тіло обертання. Отже, досить зобразити її в од-ної проекції.

Проводимо осьову лінію і обводимо зовнішнє обрис втулки (фіг. 461, а). Обводимо внутрішнє обрис втулки (фіг. 461, б), ви-конувати розріз і наносимо розмірні лінії (фіг. 461, в). Обміряємо деталь і вписуємо розміри в приготовані розмірні лінії. Потім проставляем знаки обробки поверхонь і допуски (фіг. 461, г).

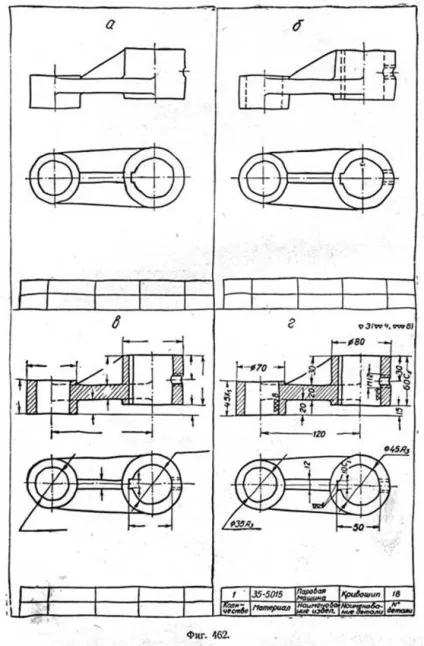

П p і м e p 2. Кривошип. Кривошип складається з двох циліндричних втулок, з'єднаних між собою поперечиною з ребром. В одному з наскрізних отворів втулки є шпонкові паз, а з протилежний-ної сторони-отвір з різьбленням (фіг. 462). Вирішуємо, що кривошип досить

викреслити в двох проекціях. Зручніше розпочати ескізування з креслення плану. Проводимо осьову і центрові лінії для обох отворів. Викреслює вид в плані і головний вид (фіг. 462, а), далі показуємо на обох видах внутрішні обриси деталі штриховими лініями (фіг. 462, б). Потім виконуємо розріз деталі і штріхуем місця деталі, що потрапили в площину розрізу (фіг. 462, в).

Наносимо розмірні лінії, обміряємо деталь і проставляємо розміри (фіг. 462, г) і допуски і, нарешті, в рамці записуємо все необхід-мі дані про деталі.

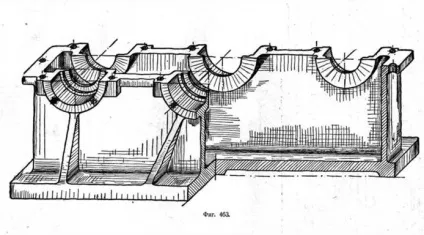

Іноді при Ескізування деталей складної форми користуються на-наочно зображеннями, виконаними за правилами аксонометрии. Зразок такого ескізу представлений на фіг. 463.
