Екскурсія по екостійкого домівках Нідерландів архітектора з Нижнього Новгорода Сергія Зєнкова.
Перш за все, хотілося б розповісти про декілька будинках, екскурсії по яким нам люб'язно провели наші голландські викладачі. В області, де ми мешкали, виявилося не так вже й багато енергозберігаючих приватних будинків, але тим не менше вони заслуговують на велику увагу для розуміння питання енергозбереження в архітектурі.
Блоковані будинки з низьким енергоспоживанням. Нідерланди. Хеерлен.
"Carivsen" - один з найперших демонстраційних проектів нідерландської програми сталого розвитку та будинків з низьким енергоспоживанням, на основі спостережень за якими згодом будуть розроблятися нові проекти.

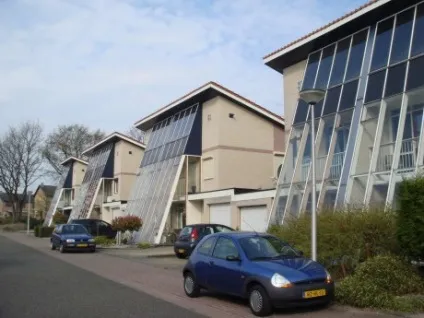

Район включає 54 блокованих будинку, розташований в місті Хеерлен, на самому півдні Голландії. Блок являє собою два житлові поверхи і горище, з розміщеним там технологічним обладнанням системи гарячого водопостачання. Перший поверх включає навіс для машини, хол, простору вітальню, невелику кухню, простір для зберігання інвентарю та іншого необхідного в невеликому будинку з ділянкою. На другий поверх можна потрапити за досить вузьких і крутих сходах з забіжними ступенями. Тут знаходяться дві спальні і туалет. Одна зі спалень має вихід на лоджію за скляним вітражем.

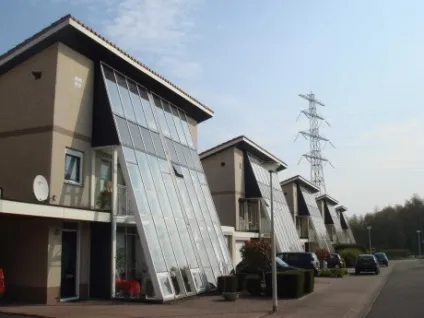

В об'ємно-планувальному рішенні будинку архітектурним і функціональним акцентом є скляний похилий вітраж, звернений на південь, і простір їм утворене. Основна мета цього простору-підігрів повітря сонцем-пасивне сонячне опалення. Температура повітря в ньому завжди на 6 ° C вище вуличного.
Система гарячого водопостачання
Сонячний колектор площею 5,6м2 вмонтований в скляний вітраж забезпечує нагрів води, яка потім надходить в бак. І, якщо необхідно, газовий бойлер нагріває воду для гарячого водопостачання (ГВП) або для центрального опалення. Вартість системи нагріву: 3085 €
Як опалювальної системи використовується низькотемпературне водяне опалення-теплі стіни. Максимальна температура теплоносія 50 ° C, при цьому максимальна температура стіни залишається в межах 27 ° C. Вартість системи 2680 €.
Також в будівлі використовується система збору дощової води з баком на 1000 літрів, находящіймся в підсобному приміщенні під підлогою, вода з якого використовується в побутових цілях для пральної машини і змиву в туалеті.
Система енрегообеспеченія будинку працює на комбінації використання фотоелектричних панелей (4м2) і міської електромережі. Частково вироблення PV панелей покриває витрати на електроенергію, і як надалі ми дізналися - це природно, оскільки за розрахунками для покриття всього енергоспоживання будинку необхідно близько 50м2 PV панелей для даної місцевості.
Вентилювання будинку відбувається природним чином.
У скляному вітражі вмонтовані кватирки, забезпечені термостатами, відрегульовані на певну температуру, при досягненні якої стулка автоматично відкривається і охолоджує внутрішнє повітря.
Досить цікаво було помітити, що на одних будинках проте стояли блоки кондиціонерів, а на інших немає. Виявилося це наслідком неправильної експлуатації простору, а так само системи скляного вітража деякими власниками і недотримання спочатку даних рекомендацій за способом життя в енергозберігаючому будинку.
Бельгія. Kamp-C. Виставково-демонстраційний центр енергозберігаючих технологій і матеріалів.
Будинок «Casana" - окремий об'єкт на території виставково-демонстраційного центру енергозберігаючих технологій і матеріалів Kamp-C. Будинок побудований відповідно до біо-екологічними принципами енергозберігаючого будівництва та поєднує в собі всі переваги комбінованого використання натуральних матеріалів (деревини, соломи і глини).
Планувально перший поверх включає в себе кімнату для технологічного обладнання, просторий зал суміщений з кухонною зоною і туалет. На другий поверх ведуть гвинтові сходи, де розташовується спальня батьків, дві дитячі, туалет і ванна.
Північний фасад будівлі позбавлений віконних прорізів і на всю виосту будівлі тут проходять інженерні комунікації. З південного боку додана скляна веранда, як «тепловий кишеню» вдома, однак очевидним мінусом рішення, є неефективне з'єднання просторів, розділених товстої стіною з невеликими вікнами, яка перешкоджає теплообміну між приміщеннями.

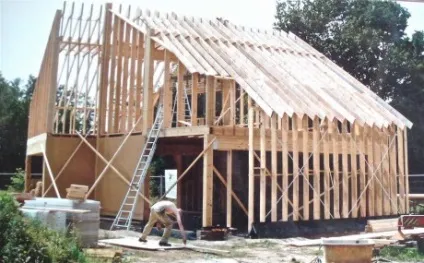

Конструкція стіни представляє досить поширену для екологічних будинків комбінацію дерев'яного каркаса з заповненням солом'яними блоками, покриті глиною і штукатуркою. Дерев'яний каркас виконаний у вигляді дерев'яних стійок двотаврового перетину, така конструкція використовується в Європі повсюдно як для стін так і для перекриттів, що дозволяє економити деревину і створювати конструкцію, що складається в основному з теплоізоляційного матеріалу.
Внутрішньо простір будівлі демонструє різними способами все його особливості. Так, наприклад, зроблені отвори в стінах, що б можна було побачити конструкцію пошарово (ізофлок або целюлоза, солома, глина, ОСП).

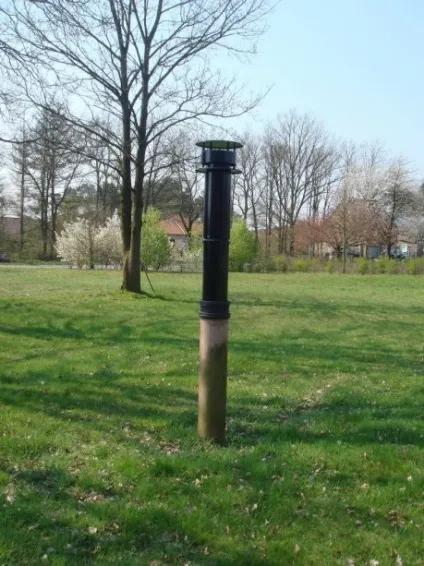

Вентиляційна система демонструє можливість використання примусової системи подачі повітря, або природною, з прокладкою вентиляційної труби під землею, для попереднього природного нагрівання повітря взимку і охолодження влітку.
Гаряче водопостачання може здійснюватися за допомогою сонячного колектора і, якщо температура недостатня, відбувається нагрів до необхідної температури за допомогою котла, що використовує в якості палива пелети. Пелети паливні гранули - біопаливо, що отримується з деревних відходів, відходів сільського господарства, торфу шляхом пресування і сушки. Відрізняються високою теплотворною здатністю.

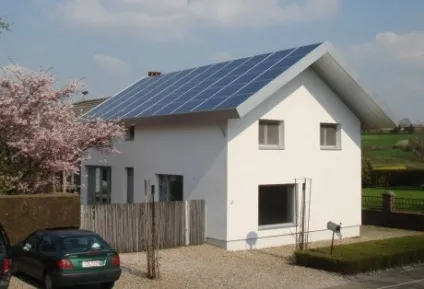

На території цієї заміської вілли розташовуються два невеликих будинки: головний і літній будинок. Головний будинок спочатку був історичну кам'яну споруду, на опалення якій власник витрачав великі суми грошей. У слідстві чого було прийнято рішення утеплити стіни по периметру і проекспериментувати з установкою фотоелектричних панелей на даху будівлі. В результаті вийшов простий будинок з двосхилим дахом, засіяної сонячними панелями загальною площею близько 50м2.
Система енергозабезпечення будівлі також пов'язана з міською електромережею і власник купує необхідне електрику при пікових навантаженнях взимку. Однак, площа PV-панелей не змогла забезпечити необхідну кількість енрегіі, зокрема тому що орієнтація скатів покрівлі не оптимальна, тобто має в повному обсязі південну орієнтацію.
Також на ділянці був змонтований тепловий насос горизонтального типу. Конструкція являє собою горизонтально прокладені під землею на глибині 90 см тонкі трубки (діаметром близько 3 мм) заповнені фреоном, який поглинає тепло землі і підвищує свою температуру, потім в одній з камер під тиском фреон стискується, за рахунок чого його температура піднімається ще вище і потім шляхом теплопередачі нагріває стикається з трубками воду. Тепловий насос використовується для опалення за допомогою теплих стін і радіаторів як головного будинку, так і літнього, при необхідності.

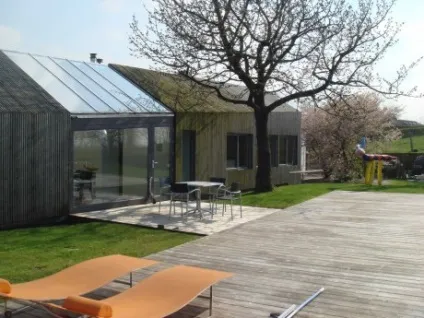

Літній будинок являє собою приклад простору обігрівати за рахунок пасивного сонячного опалення. Основний принцип, як і в прикладі з блокованим домом- це нагрів ізольованого заскленого обсягу, яким є простір по-середині будівлі.
