Ємкістю для суг - зріджених вуглеводневих газів

Газгольдери для зріджених вуглеводневих газів (ЗВГ) - це ємність, яка здатна працювати при високому внутрішньому тиску.

До зрідженим вуглеводневим газам відносять пропан, бутан і їх суміш. А також в таких резервуарах іноді зберігають інші зріджені гази з меншою пружністю парів.

Призначення ємностей для ЗВГ

Ємності для ЗВГ призначені для прийому, зберігання та видачі зріджених вуглеводневих газів. Такі суміші необхідно зберігати при високому тиску і зниженою температурі, що обумовлює особливості конструкції газгольдерів.

Матеріали виготовлення ємностей для ЗВГ повинні витримувати високий внутрішньо тиск (граничне значення 1.8 Мпа). Обсяги залежать від їх призначення і можуть бути різноманітними.

Вимоги до газових ємностей

Вимоги до ємностей ЗВГ зводяться в основному до особливостей конструкції:

Діаметр люків обслуговування повинен бути більше 40 см .;
Посудина повинен повністю вивільняти вміст;
У конструкцію посудини обов'язково включаються термометр, манометр, запобіжні клапан і рівнемір.

Технічні характеристики газгольдерів ТОВ НВО СпецНефтеМаш

Обсяг: від 1 до 100 м 3;
Температура робочого середовища: від -60 до +50 градусів Цельсія;
Тиск робочого середовища не більше 1.6 МПа;
Навколишня температура не менше - 60 градусів Цельсія;
Матеріал, що використовується: сталь 09Г2С, 12Х18Н10Т;
Днище судини - еліптичну пряму;
Максимальний об'єм заповнення рідким речовиною - 85%.
При дотриманні всіх вимог термін служби апарату 20 років, а при грамотному обслуговуванні - до 50 років.

матеріальне виконання

Матеріальне виконання апарату залежить від експлуатаційних умов.

Виконання 1. Якщо температура навколишнього середовища від -30 до +50 градусів Цельсія, то використовується сталь 09Г2С-6.
Виконання 2. Якщо температура навколишнього середовища від -60 до +50 градусів Цельсія, то використовується сталь 09Г2С-8.

Класифікація газгольдерів для зберігання ЗВГ

Газгольдери розрізняються залежно від тиску, за конструктивними особливостями, по орієнтації, по розміщенню.

Апарати в залежності від тиску діляться на ємності:

низького тиску для газів з тиск менше 5 кПа;
високого тиску для газів з тиск до 1.8 МПа.

Резервуари за конструктивними особливостями діляться на:

судини з одного стінкою;
судини з двома стінками, де одна знаходиться під внутрішнім тиском, а інша захищає від зовнішнього впливу, тобто одну посудину всередині іншого.

По надійності краще двостінні судини, але їх недолік в тому, що вони багато важать. Це створює проблеми при складанні та транспортуванні. Простір між стінками заповнює інертний газ, що підвищує захист від вибуху. При виготовленні двостінного газгольдера важливі якість і міцність як внутрішньої, так і зовнішньої стінок.

Апарати із орієнтації в просторі поділяються на горизонтальні і вертикальні. Горизонтальні резервуари ЗВГ простіше в монтажі і не вимагають додаткових установок. Крім того, в залежності від заповнення горизонтальної ємності знижується або підвищується площа випаровування газів.

Види резервуарів ЗВГ за способом розміщення. надземні та підземні ємності для газу.

Надземні резервуари для ЗВГ

Надземні резервуари для ЗВГ вУкаіни не користуються великим попитом, але часто можуть полегшити вирішення багатьох завдань. Такі ємності можуть використовуватися для зберігання рідкої фази на будівельних майданчиках під час газифікації.

Надземні ємності ЗВГ піддаються піскоструминної обробці SA 2,5, а потім наносять захисне покриття. Для захисту від сонця зверху посудину фарбують світлою фарбою.

Ємкістю для суг - зріджених вуглеводневих газів

Переваги надземних газгольдерів:

дешевший монтаж через відсутність земляних робіт;
при обсязі ємності до 600 л, відстань до найближчих будівель не нормується за правилами пожежної безпеки;
можна вільно провести профілактичні роботи і оглянути резервуар;
легко можна перемістити на інше місце.

Недоліки надземних газгольдерів:

в холодну пору року процес перетворення речовини з рідкого в газоподібний (регазифікація) не ефективний;
при обсязі понад 600 л, пожежні вимоги до розміщення по відношенню до найближчих будівель, дуже жорсткі - в 1.5-2 рази.

Оскільки основний недолік - це недостатня регазифікація, то в умовах української погоди, область використання надземних резервуарів сильно скорочується. Як вихід із ситуації, можна застосовувати випарник, але він зажадає додаткових витрат електроенергії, а це підвищить ціну апарату. Але при цьому газове обладнання зможе працювати стабільно і надійно.

Найпоширеніша сфера застосування надземних газгольдерів - автогазозаправні станції. В даному випадку недолік регазифікації відпадає, оскільки продукт споживання - рідка фаза.

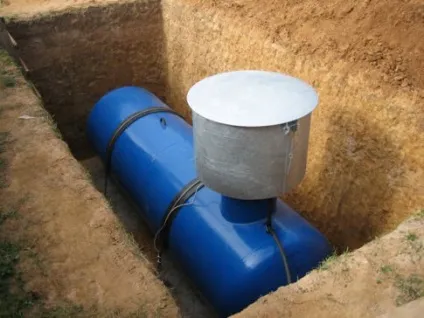

Підземні резервуари для ЗВГ (підземні ємності для газу)

Підземні резервуари для газу - це резервуар з горловиною і встановленими на ній клапанами: запобіжного, граничного наповнення, комплектного кутового.

Щоб захистити підземну ємність для газу від корозії, зверху його покривають захисною емаллю або складом з полімеру.

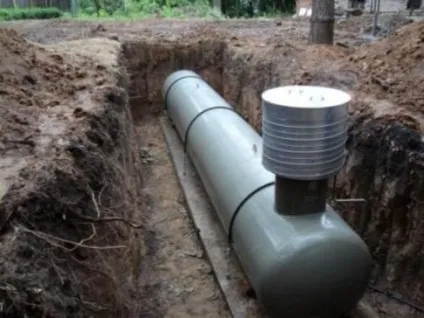

Даний тип апарату встановлюється в землі. Зазвичай це вертикальний посудину, який поміщається в котлован нижче точки промерзання на бетонну плиту. Бетонна плита потрібна для того, щоб забезпечити стабільність резервуара при русі ґрунтових вод або грунту під час морозів. Котлован з резервуаром засипається піском.

Підземні резервуари для газу більш надійні, ніж надземні і безпечніші. При постійних профілактичних роботах підземний газгольдер, або підземна ємність для газу, може прослужити до 15 років.

Переваги газгольдерів виробництва НВО СпецНефтеМаш

При виробництві цистерни ЗВГ використовуються наступні елементи:

велика товщина сталі (8 мм), яка дозволяє витримати високий тиск при різних температурних режимах. Це допомагає продовжити термін використання апарату і захистити від перепаду температур. Крім того, при осіданні і русі грунту, товста стінка захистить резервуар від деформації;
висока горловина (80 см), яка служить для заглиблення газгольдера нижче точки промерзання грунту. Ефективна в експлуатації в північних областях країни;
стандартні газгольдери виготовляються зі спеціальними опорами для посадки на залізобетонну плиту. Також апарат має посилений тип двошарової ізоляції.

Область застосування ємностей для зберігання ЗВГ

Основні сфери використання ємностей для зріджених вуглеводневих газів - це системи промислового газопостачання, газонаповнювальні і газозаправні станції.

Резервуар для ЗВГ застосовується на системах автономного постачання газовим паливом, в які входять резервуар, запірна арматура і регулятори, що нормують тиск, випарник.

Устаткування також застосовується на станціях і пунктах газонаполнения, до складу яких входять: комплекс газових резервуарів, насосно-компресорний ділянку і відділення по заповненню балонів.

Також газгольдери ЗВГ використовуються на станціях газозаправки, що складаються з резервуара, насосів, запірної арматури та колонок для роздачі палива.

Ємності для ЗВГ (газгольдери) до 5 м 3

Ємності для ЗВГ об'ємом до 5 м3 дуже популярні у приватних домовласників. Вони використовуються для опалювальних систем і у водопостачанні. Цього обсягу цілком вистачає для обслуговування будинку площею до 140 м 2.

Крім того, газгольдери до 5 м 3 контролю не Ростехнадзором, що дуже зручно для приватних осіб.

Комплектація стандартного газгольдера

Газгольдер для ЗВГ зазвичай складається з резервуара, запірної арматури і кожуха.

Резервуар для газу - це циліндричний посудину з завищеною горловиною, що має опори для установки на бетонну основу і подвійний шар гідроізоляції.

Запірна арматура складається з:

двоступеневого редуктора,
його клапана,
індикатора заповнення,
манометра,
крана відбору,
рівнеміра
і клапанів - заправного і запобіжного.

Кожух повинен бути оцинкованим разом з кришкою для захисту від корозії. Його товщина не менше 4 мм для захисту внутрішніх приладів від зовнішніх загроз.

Ємності для АГЗС

Ємності для автогазозаправних станцій (АГЗС) використовуються тільки з підземним розміщенням і з посиленою гідроізоляцією. Зазвичай такі ємності поставляються без приладів, але зі штуцерами, розташування яких може змінюватися в залежності від вимог клієнта. Можлива поставка повністю обладнаних ємностей.

Доставка поУкаіни ємностей для ЗВГ здійснюється залізничним або автомобільним транспортом. Термін виготовлення одного резервуара від 45 днів.

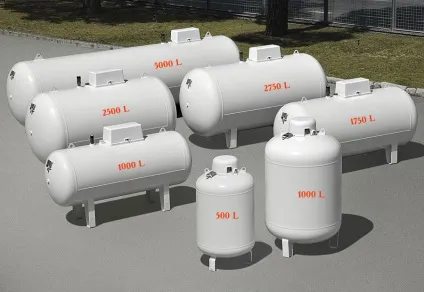

Виробництво газгольдерів (ємностей для ЗВГ)

Від якості виготовлення газових резервуарів залежить безпека об'єкта, а це значить, що виробництво має грунтуватися на суворому дотриманні державних нормативів і подальшого контролю якості.

Компанія ТОВ НВО СпецНефтеМаш виробляє газгольдери для ЗВГ високої якості, щоб виконувати всі державні технічні норми. Підприємство оснащене багаторівневою системою якості і автоматизованими виробничими лініями, що позитивно впливає на точність виробництва.

Завод використовує сталь високої якості при виробництві апаратів. Спочатку з листової сталі роблять циліндр, потім шви заварюються і приварюються днища і інші елементи. Перш ніж вирушити до замовника, обладнання проходить кілька етапів обробки і контролю, в тому числі тести на герметичність і тиск. Тому ТОВ НВО СпецНефтеМаш може гарантувати високу якість виробленого обладнання.

Як замовити

Купити резервуари ЗВГ можна у ТОВ НВО СпецНефтеМаш - безпосереднього виробника. Наша компанія гарантує якість обладнання і, крім того, не потрібно переплачувати посередникам. Ми також займаємося розробкою технічної документації на ємності для ЗВГ.

Устаткування місткості, вироблене в компанії користується популярністю і стабільним попитом на всій терріторііУкаіни і країн СНД. А оскільки компанія зацікавлена в побудові довгострокових відносин з кожним клієнтом, то можемо запропонувати обладнання за привабливими цінами і на вигідних умовах. Дізнатися вартість і умови продажу ви можете у менеджерів компанії.
