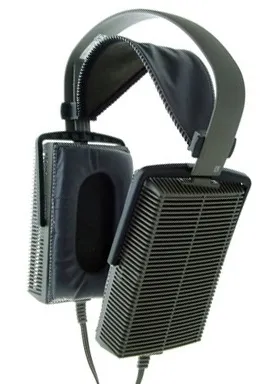

електростатичні навушники

Один з недоліків навушників електродинамічної системи полягає в тому, що діафрагма збуджується рушійною силою, яка додається в її центрі, тому, згинаючись, вона може вносити спотворення (так як різні її частини зміщуються не одночасно). Щоб зменшити це явище, необхідно збільшити жорсткість діафрагми. Але збільшення жорсткості тягне за собою збільшення товщини матеріалу, а значить, і його маси, обмежуючи, таким чином, відтворення високих частот і погіршуючи перехідну характеристику.

Для акустичного перетворювача ідеальним є випадок, коли коливається випромінюючий елемент збуджується рушійною силою, рівномірно розподіленим по всій поверхні. Тоді вся поверхня буде рухатися синфазно. Якщо вдасться забезпечити таке збудження діафрагми, то немає необхідності в підвищенні її жорсткості, і тому вона може бути тонкою і легкою і, отже, добре передавати перехідний процес. Саме так влаштовані перетворювачі електростатичного системи.

Мал. 1 пояснює принцип роботи диференціального електростатичного перетворювача. Рухома пластина 1 виконана з тонкої (0,05 - 0,1 мм) пластикової плівки, що має металізоване покриття, розташована між двома акустично прозорими нерухомими металевими пластинами 2. Для створення електричного поля між рухомою пластиною і середньою точкою вторинної обмотки трансформатора 3 подається поляризующее напруга. Воно може подаватися шляхом випрямлення змінного звукового сигналу. Така ланцюг 4 показана на рис. 1.

Мал. 1. Принцип дії диференціального

1 - рухома пластина;

2 - нерухомі пластини;

3 - узгоджувальний трансформатор;

4 - зарядна ланцюг;

5 - підсилювач НЧ.

Змінна напрузі (звуковий сигнал) подається на первинну обмотку трансформатора, необхідного для узгодження низького вихідного опору підсилювача 5 з високим опором електростатичного перетворювача. З вторинної обмотки трансформатора сигнал надходить на пластини, створюючи поперемінно різні потенціали рухомий пластини щодо нерухомих. В результаті відбувається притягання і відштовхування рухомий пластини відповідно до частоти і амплітудою звукового сигналу.

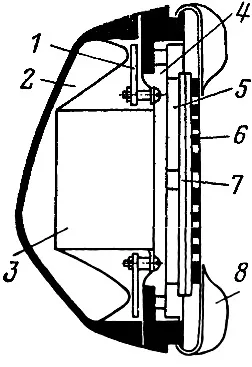

1 - акустичний екран;

2. 4 - пластичний демпфуючий заповнювач;

3 - узгоджувальний трансформатор;

5 - демпфуючий блок;

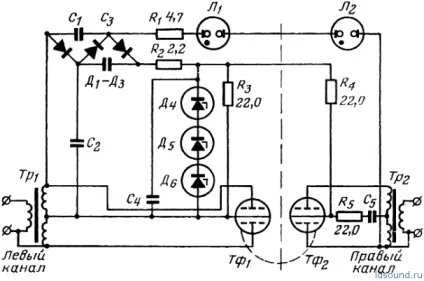

Мал. 3. Схема включення електростатичних навушників

Високоякісне звучання, одержуване при використанні хороших електростатичних навушників, проявляється дуже переконливо. Така конструкція дозволяє отримати чисте і прозоре звучання.
