Альтернативні джерела енергії своїми руками

Після появи додаткових джерел енергії та їх великого поширення, більшість умільців хочуть зробити їх своїми руками і це у них чудово виходить. В Америці такі технології давно поширені, і багатьом людям вдається з їх допомогою економити на електроенергії. Мешканці приватних будинків, поблизу з якими протікають річки доцільно застосовувати міні - ГЕС. Її успішно можна зробити своїми руками, без будь-яких ускладнень. За зразок може служити така інструкція від простих американських умільців. Їм вдалося побудувати ГЕС за короткий час, ККД якої становит 2 А.

Спочатку вони підготували металеві куточки і кілька листів заліза. Для барабана турбіни підібрали диски з поламаного генератора від Cummins Onan. Генератор зробили з двох 11-дюмових гальмівних роторів. А так же зробили зі старого Доджа маточину колеса.

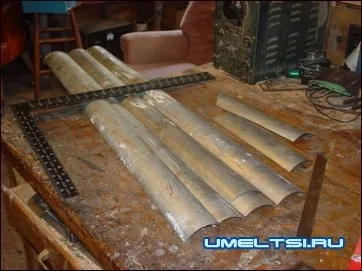

Потім вони почали робити лопаті для турбіни. Для такої справи залізні труби діаметром 4 дюйма просто порізали на 4 частини.

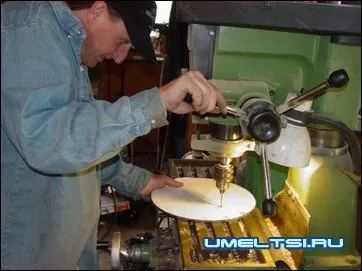

Далі майстри створили шаблон для 12 дюймових коліс, за допомогою якого позначили позначки необхідних отворів і місця де будуть шістнадцять лопатей. Обидва диска ми затисли разом, за допомогою такого підходу колеса будуть відмінно збігатися з розмірами маточини. Потім шаблон наклали на диск турбіни, і тільки після цього зробили в ньому отвори, в які будуть закріплюватися лопаті.

Для виготовлення можна застосовувати штампування або ж, все-таки робити все своїми руками.

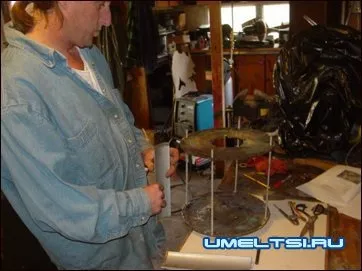

Коли виготовили два диска їх з'єднали сталевими прутами (розмірами 10 дюймів) і зручно розмістили їх для подальшого приварювання лопатей.

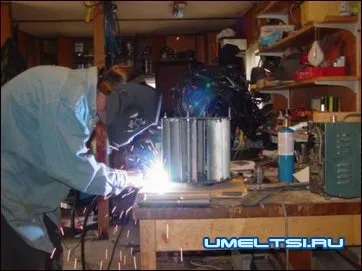

Процес зварювання колеса показаний на фото. Дуже важливо, щоб лопаті були зроблені з оцинкованої сталевої труби. Знаючи той факт, що при зварюванні гальванізованою оцинкованої сталі буде виходити шкідливий газ, її спочатку зачистили від верхнього шару оцинкування, вона запобігає від іржі.

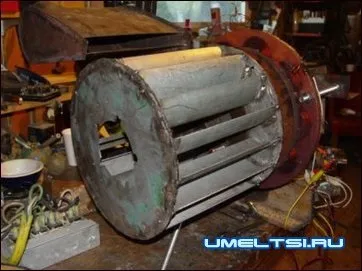

Готове колесо нашої майбутньої ГЕС, без генератора. Конструктори створили 4 невеликих отвори діаметром 15 см. Для можливості провести монтаж генератора, і при цьому, вільно мати доступ до внутрішнього наповнення турбіни з одного її боку (та яка не підключена до генератора).

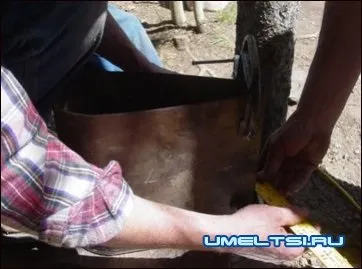

Для того, щоб посилити потік води до турбіни, до труби, яка подає воду, приєднали необхідну насадку з зігнутого листового металу, як все це робиться показано на фото.

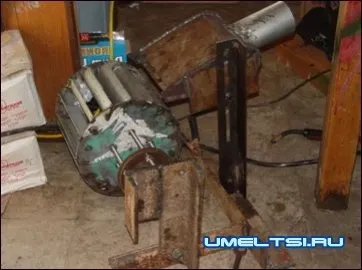

Після того як все це зробили, приступили до безпосередньої збірці виготовлених деталей і подивилися, на свою майбутню турбіну. Трубу з насадкою прикріпили до турбіни під кутом в 45 градусів, яку спочатку наділи на втулку. Завдяки чому у нас вийшло можливість регулювати всі деталі. Труба буде пересуватися в різні боки, а турбіна разом з майбутнім генератором лише вперед-назад.

Виготовлення генератора для ГЕС.
І наостанок залишилася справа за малим. Зробити сам генератор.
Створюємо обмотку статора і готуємо для заливки. Обмотка включає з 9 котушок, кожна котушка виконано з 125 витків мідного дроту перетином 1,5 мм. Кожна фаза складається з 3-х послідовно з'єднаних котушок, ми вивели назовні 6-решт, так що можемо створити з'єднання як зіркою, так і трикутником.
Потрібно ще додати, що для досягнення постійної роботи ротора і що б був генератор чистий до нього потрібно ще створити захисний кожух, так як магніти будуть притягувати пісок.

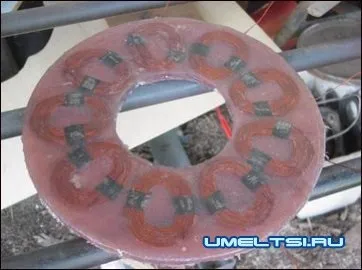

А це статор - після заливки. (Для його заливки використовуємо поліестеровую смолу) Його діаметр 14 дюймів (35.5 см). товщина 0,5 дюйма 1,3 см.

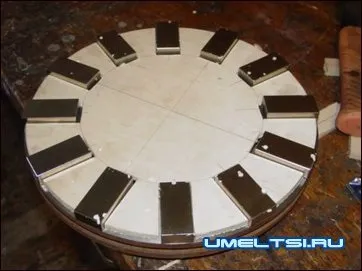

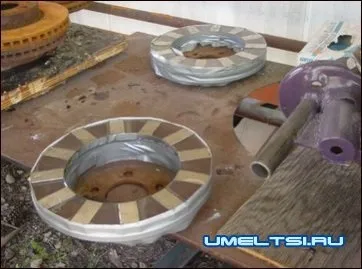

Наступний крок це створення роторів, з боків яких вони поставили 12 магнітів (будь-який з них однакового розміру - 2,5 х 5 см, товщиною 1,3 см. "). Статор і ротор з'єднали сумішшю скловолокна та поліестеру.

Так у нас вийшов генератор.

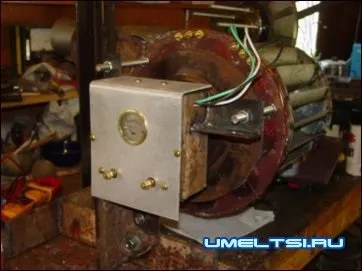

Після його закріпили до турбіни, з іншого боку закріпили перетворювач в алюмінієвому кожусі. Його мета виправляти отриманий трифазний змінний струм в постійний. Сила струму склала 12,5 В при 38 обертах на хвилину що і було типово.

У задньому магнітному роторі є 3 настроювальних гвинта для регулювання повітряного зазору, що допомагають контролювати безпосередньо відстань між усіма роторами, а тому і швидкість обертання генератора.

Ротор залили смолою, після того як все висохне ротор готовий до роботи.

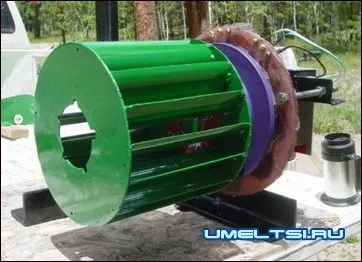

Після того як зробили генератор. конструктори зачистили зроблений генератор від бруду, прибрали корозію, погрунтовать і пофарбували його поверхню. Це додало йому привабливий зовнішній вигляд.

І тепер залишилося тільки встановити створену своїми руками установку.

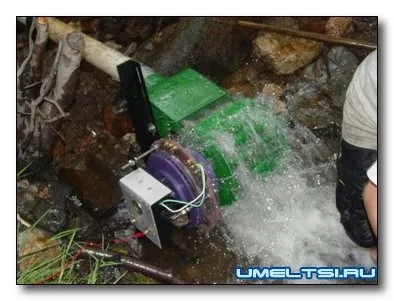

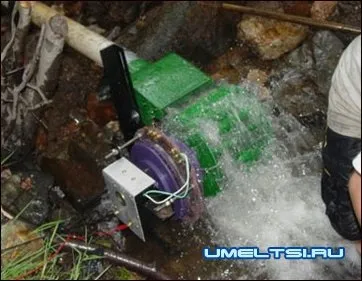

Готова гідроелектростанція в роботі

У нашому випадку, воду зі струмка, який тече поблизу від будинку, направили по чотиридюймові трубі в діаметрі, до якої і закріпили саморобний генератор.
І наостанок, що зробили майстри, так це налаштували кут нахилу і запустили турбіну. В результаті вийшло, що приблизно вона обертається зі швидкістю 110 оборотів в хвилину і реально видає струм 2 А. Природно ці дані можна збільшити, знайшовши найефективніший кут нахилу труби, і розташування ротора відносно один одного.
Роблячи висновки можна сказати, що такий приклад показує, таку установку міні-ГЕС зробити цілком реально. вона успішно працює в багатьох садових ділянках Америки, так чому ж не застосувати і в наших умовах.
