Для досягнення комфортної температури в приміщенні, багато хто вирішує спорудити систему теплої підлоги. Як відомо, існує два типи обігріву - водяна і електрична. Якщо підключення електричної підлоги досить просте, то при підключенні водяного обігріву слід враховувати деякі нюанси. Існує кілька методів, як підключити теплу водяну підлогу. У цій статті ми розповімо вам про найдоступніших технологіях і про те, як правильно виконати процес підключення.
Колекторна система підключення через котел
Схема колекторного підключення зводиться до того, що котел і колектор необхідно з'єднати магістраллю труб. Якщо котел встановлюється поблизу від газової труби (в тих випадках, коли котел газовий), то колектор можна змонтувати в будь-якому зручному місці. До нього повинен бути доступ для підведення труб з подачею і обратку, а також для контролю і управління системою.
Перед підключенням труб на колектор необхідно встановити запірні крани. Щоб легше було контролювати температуру, в конструкцію вентиля може додатково включатися термометр.

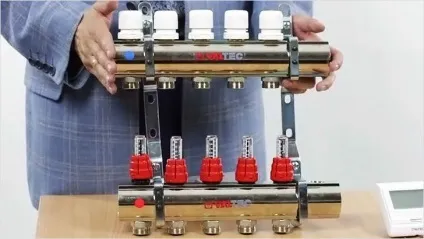

Зверніть увагу! При бажанні можна купити готовий колектор в повній збірці, наприклад, фірми Valtec, Waltts або REHAU. В їх комплектації є запірні крани для підключення трубопроводу. Також вони обладнуються вентилями для кожного окремого контуру, що дозволить при необхідності виконувати ремонт теплої підлоги, не вимикаючи всю систему, а тільки обрану гілку.
Так, вузол, що складається з колектора, труби і крана з'єднується між собою компресійними фітингами. Для підключення труб застосовуються спеціальні з'єднання, які складаються з латунної гайки, затискного кільця і опорної втулки. Якщо необхідно буде з'єднати труби різного діаметру, то можна використовувати фітинги-перехідники.
Таким чином, ми маємо найпростішу схему по підключенню підігріву підлоги. Ця схема має наступні вузли:
- Простий колектор з запірними кранами.
- Трубопровід подача / обратка, що з'єднується через крани з гребінкою.
Так, теплоносій буде рівномірно розподілятися по опалювальним контурам.

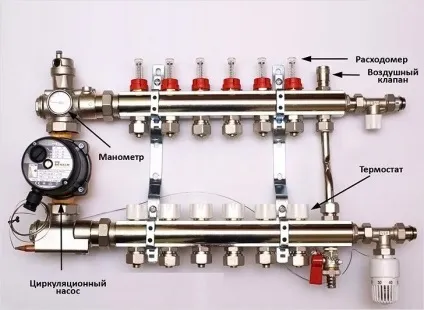

Для організації повного контролю теплої підлоги в конструкцію колектора буде входити:
- Насосно-змішувальний вузол.
- Зливний кран.
- Циркуляційний насос.
- Відведення повітря.
- Запірні крани і труби.
На виході / вході замість звичайних кранів можна встановити термостатичні регулювальні вентилі. За допомогою їх можна виставляти пропускну здатність крана. Це досягається завдяки термобалону з парафіном, який під впливом температури розширюється або звужується.
Зверніть увагу! Якщо ви живете в холодних районах, то систему теплої підлоги слід обладнати змішувачем. Котел буде видавати занадто високу температуру, а теплоносій для теплої підлоги не повинен бути більше 55 ° С.

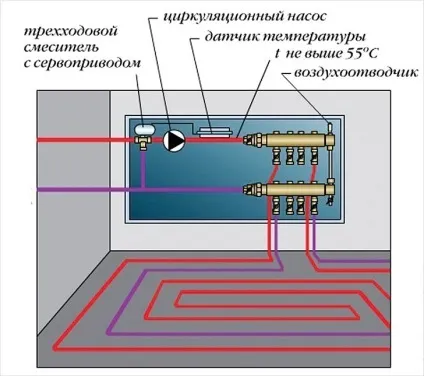

Монтаж насоса змішувача здійснюється між подачею труб і подачею колектора. Також є третій вихід, який йде до обратке перед обраткой в колекторі. При необхідності насос буде закачувати остиглий теплоносій в подачу для досягнення заданої температури.
Наскільки виправдана схема підключення до котла
Підключення до котла колектора дозволяє заощадити кошти на закупівлю обладнання. Таким методом можна опалити приміщення до 150 м 2. Але що стосується практичності, то краще придбати / встановити колектор, який дозволить повністю здійснювати контроль температури теплоносія.
Також існує варіант підключення теплої підлоги до підлогового котла. Для цього (незалежно від типу котла твердопаливний, газовий, дизельний і т. П.) Необхідно придбати наступне обладнання:
- Насос.

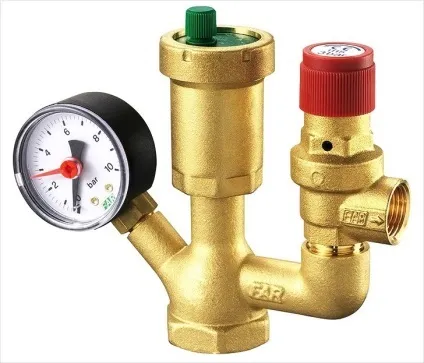

- Група безпеки.
- Розширювальний бак.
Установка насоса здійснюється перед триходовим клапаном або перед колектором на подачі.

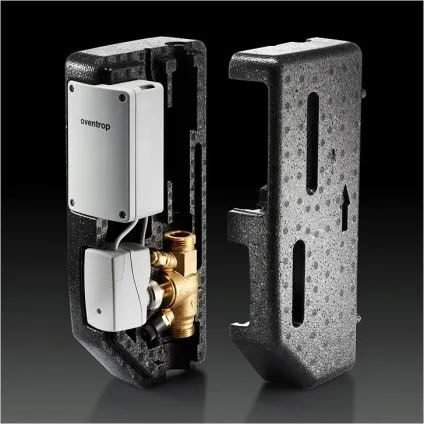

Зверніть увагу! Якщо дозволяють ваші кошти, можна розщедритися на модуль підмішування, або як його називають змішувальний вузол в зборі. Він буває двох видів для котлів за типом насосної станції і для колекторів, який встановлюється безпосередньо в колекторний шафа.
Система підключення з триходовим клапаном
Замість насоса змішувача можна використовувати триходовий змішувач. Застосовується він в тих випадках, коли збільшувати циркуляцію насосом не потрібно. Його установка виконується на виході з колектора. Така схема має наступні вузли:
З одного боку, труби, що йдуть від котла, підключаються до колектора.Зверніть увагу! Як показує практика, краще придбати відразу всі необхідні елементи і не економити на підключенні теплого водяного статі. Для цього краще купити готову систему колектора. Тим більше що колектор в зборі буде коштувати вам дорожче.
Схема з циркуляційним насосом від системи опалення
Бувають ситуації, коли необхідно збільшити натиск теплоносія в системі теплої підлоги. В такому випадку в обов'язковому порядку, встановлюється насос. Щоб було зручно регулювати і контролювати температуру. насос додатково оснащується термостатом.
Зверніть увагу! Якщо підключення статі виконується до системи опалення, то насос встановлюється на обратке. В іншому випадку насос буде забирати великий обсяг теплоносія з центральної системи опалення квартир, що призведе до температурного хаосу в будинку. Ваш тепла підлога буде гарячим, а радіатори ваших сусідів, по стояку, будуть холодними.
Слід зауважити, що при підключенні теплої підлоги до централізованої системи опалення важливо використовувати:
- Датчик температури.
- Триходовий клапан.
- Змішувальний клапан.
- Зворотній клапан.
Так, на подачу встановлюється насос з датчиком температури. Далі, монтується змішувальний клапан, під'єднується до теплої підлоги. На обратку встановлюється зворотний клапан. Його вихід повинен приєднуватися до холодної трубі опалення з відводом до змішувальному клапану.

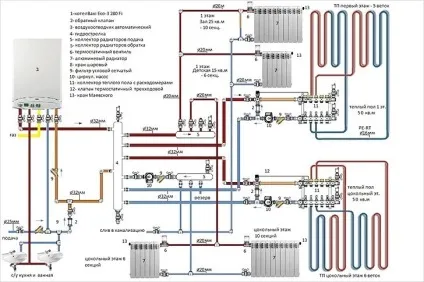

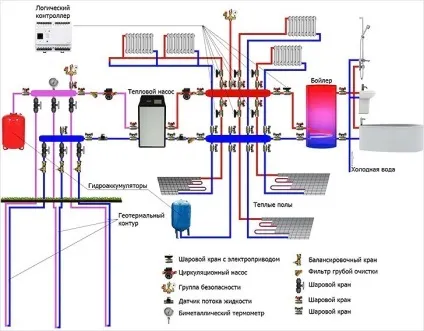

Пропонуємо Вам ознайомитися з докладними схемами підключення теплого водяного статі:
