Електропроводка в лазні - схеми, монтаж, правила безпеки

Електропроводка в баню проводиться за особливими правилами - згідно з вимогами ПУЕ, які спеціально розроблені для вологих приміщень, як лазня. Головні правила такі: вся фурнітура розташовується в передбаннику або кімнаті відпочинку, в мийної і парильні ніяких розеток немає, а плафони для світильників ставляться повністю герметичні - спеціальні для підвищеної вологості.

Сучасна лазня - це не тільки пару світильників, а куди більш функціональна і складна система. Яка, природно, вимагає якісне електрозабезпечення. Тобто крім стандартного освітлення в парній сьогодні вже обладнали:

• електрокам'янку;
• Теплий електричний підлогу;
• Електричні вимірювачі температури і вологості;
• Інфрачервоні обігрівачі;
• Електрочайник і фен;
• Міні-холодильник для пива;
• Плазмовий телевізор;
• СПА-обладнання;
• Внутрішня підсвітка в басейні;
• водонагрівач;
• Пральна машина;
• Насосна станція;
• Теплова гармата для просушки всіх приміщень.

У чому небезпека неправильної електропроводки в лазні? Вся справа в тому, що пар - це прекрасний провідник електрики. А тому розетки ставити можна тільки в тих приміщеннях, які добре захищені від вологи - тільки там конденсат не проникне в розетку і її токо-провідну частину. А ось штепсельні розетки для парної - взагалі табу.

Отже, як провести електропроводку в лазні - від теорії до практики.

Загальні положення щодо правильної електрифікації

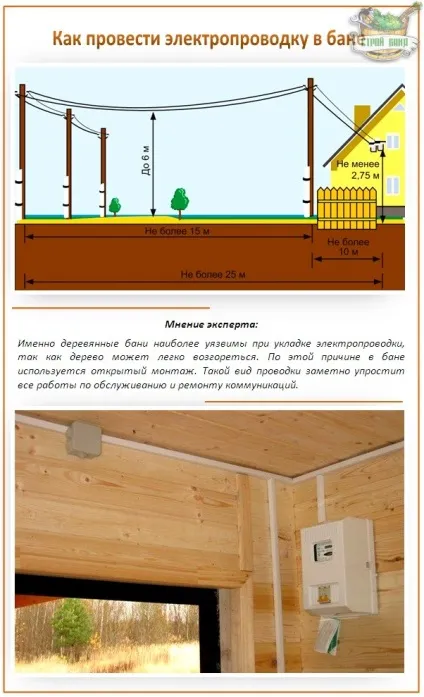

Отже, як зробити електропроводку в лазні? Ось як: електрику в неї подається від головного розподільного щитка через окрему лінію електропередач - і у лазні окремий контур захисного заземлення. Причому проводять проводку в лазні по тих місцях, де вона буде найменше помітна - але на відстані не менше ніж півтора метра від батарей і труб. І ніяк не в кутах або навпаки дверей і проходів. І тут є кілька своїх правил:

• Напругу живлення проводити необхідно через УЗО і АВ, як і понижуючий трансформатор для освітлення парилки і мийної.
• Кращий кабель, за допомогою якого може проводитися електропроводка в лазні, це, на думку досвідчених банщиків, кабель марки ВВГнгLS 3х2,5. Він мідний, в спеціальній оболонці, що не поширює горіння.

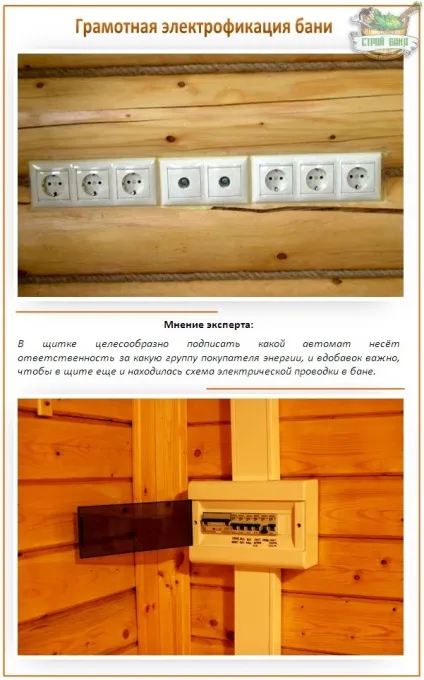

• Щиток, загальний вимикач і розподільні коробки встановлювати потрібно в передбаннику.

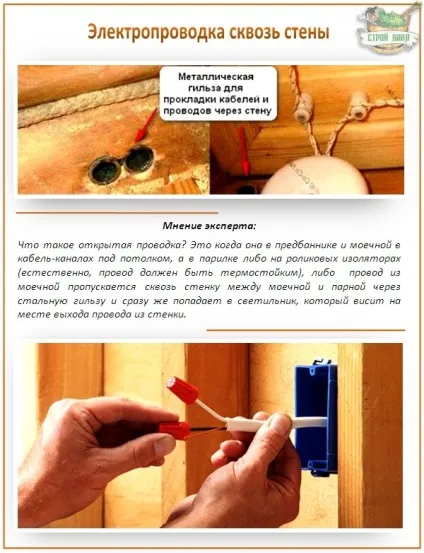

• Щоб провести проводи через стіни в лазні, потрібно свердлити отвори прямо в центрі колоди і вставляти туди сталеву трубу в ½ дюйма. Саму проводку в лазні робити можна в металевій, гофрованої гнучкою і спеціальної пластикової труби. Така не займеться навіть в разі загоряння самої проводки - лише подплавит.

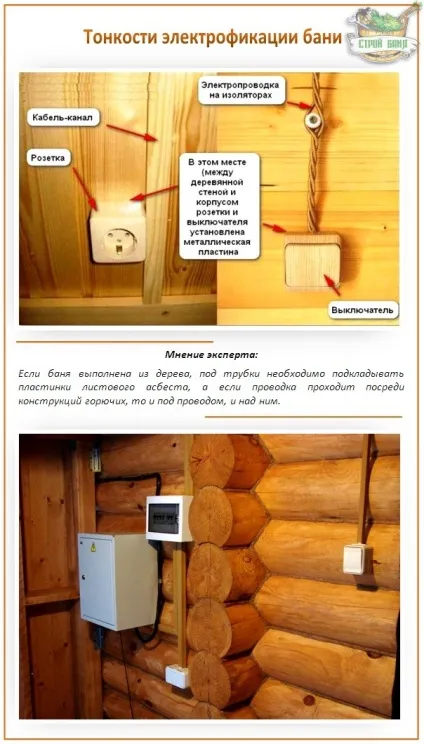

• Якщо мова йде саме дерев'яної лазні, то вся проводка повинна бути виключно відкритою - але бажано, не по плінтусів, а через горище. З'єднання проводів робити потрібно клемних - і ніяке інше. І їх ні в якому разі не можна скручувати - все кабелю повинні бути тільки целіковимі. А ось точно слід уникати, влаштовуючи електропроводку в лазні, так це гумову і вінілову ізоляцію дротів. Добре підходить для лазні горфрірованний провід марки H07RN-F.

Схема електропроводки в лазні: головне - безпека!

До слова, то, що всі прилади і щит розташовуватися має тільки в ідеально захищеному від вологи приміщенні, продиктовано не тільки пожаробезопасностью - в умовах підвищеної вологості все це швидко виходить з ладу через корозію. Причому навіть пластикові вироби - адже всередині їх все одно є деталі з металу. А ось що стосується сучасної душової кабіни, яка обладнана вбудованим нагріванням води - переживати не варто. Завдяки тому, що виробник спочатку піклується про захист, ставити її можна і в мийної.

Що стосується світильників, то їх корпус повинен бути металевим, а плафон - зі скла. Встановлювати їх бажано тільки на стінах, тому що під стелю якраз і йде весь жар, і температура там чимала.

Отже, трансформатор, до якого потрібно проводити напругу живлення, повинен бути розрахований на 220 вольт і встановлений в абсолютно сухому місці. У парилку і мийну можна проводити крізь стіну тільки 12 вольт - і там не може бути ніяких розеток. Хоча офіційно допускаються вимогами ПУЕ (для небезпечних приміщень, як лазня) в парильні і напруга в 42 вольт - коли ставляться лампочки в 36 вольт.

Якщо в лазні планується бути пральна машина, то ставити її однозначно потрібно буде тільки в сухому приміщенні - як і робити там для неї розетку. У нагрівальний бак робити слід окремий провід - це важливо.

Навколо самої лазні вкрай бажано прокласти контур заземлення, а в щитку - встановити диференційний автомат або УЗО витік не більше, ніж 30 мА. Якщо все це з якихось причин неможливо зробити у вашій парної - тоді обов'язково в щитку передбанника встановлюється Т-220/12.

І УЗО, і автомати в підсумку повинні опинитися у вологозахищеному боксі.

Якщо потрібно встановити датчики до електрокам'янці, то тільки низьковольтні, на відстані в 1 метр від підлоги - і на найдальшої від каменке стіні. Щит управління ними кріпити потрібно однозначно за межами парилки. Сама електрокам'янка, до слова, завжди встановлюється без розеток - прямим кабелем до щита, який висить поза парилки.

Провід в парильні і розбір основних помилок

А тепер про найтоншому - найскладніша електропроводка в лазні, а саме - в парильні. Найголовніше правило - вона не повинна бути ближче, ніж на 0,8 м від димоходу і кам'янки.

У душовій і парної світильники ставити потрібно зі ступенем захисту IP44 і вище. А найбезпечніший варіант - 12-ти вольтні галогенні лампочки. А ось для парилки і топкової краще брати особливо термостійкий провід, який може витримати нагрівання до 180˚ - марки SILFLEX Sif S = 0,25-185 кв.мм, одножильний, з силіконовою ізоляцією.

З метою безпеки багато банщики організовують освітлення парилки знизу - ближче до прохолодного підлозі. Це найчастіше точкове підсвічування, яку можна розмістити під полицями, роблячи світловий дизайн таємничим і незвичайним. Причому саму проводку до неї потрібно робити спеціальним термостійким проводом в металевій трубі.

Важливий момент: як будь-яке обладнання, електрика для лазні повинна проходити ревізію мінімум раз на чотири роки - це і є гарант безпеки. І ще для довідки: проводка з алюмінію має термін придатності 15 років, з міді - 20, а тому по закінченню цього терміну її обов'язково потрібно замінити - якщо мова йде про звичайний будинку, а в лазні вона і зовсім працює в досить агресивному середовищі.

Ще один важливий нюанс: якщо ви наймаєте на роботу професійних електриків - все одно бажано розбиратися хоч в якісь тонкощі електропроводки в лазні. Адже відомо, що сьогодні чимало таких, що видають себе за фахівців, а якщо улюблена парна згорить - годі й шукати їх буде і з вогнем.

Ось так робиться електропроводка лазні своїми руками - складно, але все реально. А розібравшись, все можна зробити куди більш якісніше і безпечніше, ніж наймати бригаду місцевих «електриків» зі стажем.

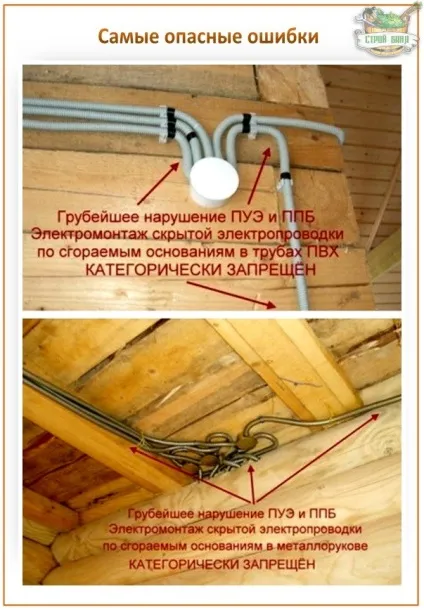

Останні дві картинки гуляють по всіх сайтах про проводку в лазні. Повна нестиковка інформації. Проводку в горючих конструкціях треба проводити в металлорукаве, в лазні ж не можна через велику вологість. Але на фото. де мет. рукав навіть стелі немає чорнового, є чорнову підлогу. Напевно між підлогою та стелею буде утеплювач лежати, висновок дроти можна зробити в пластиковій гофре.

ПУЕ створювався коли весь пластик був горючий. Сучасні гофри і трубки роблять з самозагасаючого пластика з високою точкою плавлення. Звідси і нестиковки в статті. Чи не розглянуто варіант, коли до зрубу прибудовані передбанник + парилка з наприклад OSB (подвійні стінки з теплоізоляцією мін.ватой). Усередині такої стіни апріорі не може бути високої вологості або температури. Більш того - сама вата є негорючим матеріалом. Щодо освітлення - зараз активно застосовуються світлодіодні джерела світла, в яких випромінюють елементи розраховані на 12В. Вообщем, ПУЕ та ППБ пора додавати сучасними вимогами, ось струму робити це нікому.

Як казав старий грамотний електрик - немає нічого кращого, ніж хороша скручування. Перевірено на особистому досвіді і продаються клемниками. Головне в цій справі - хороша ізоляція цих скруток!

Чому не можна з'єднувати проводи на скрутці? Площа зіткнення набагато більше ніж у клемних з'єднання.
