Електропроводка в дерев’яній лазні своїми руками покрокова схема і монтаж (відео)

Електропроводка в лазні з урахуванням особливих умов в приміщенні є джерелом підвищеної небезпеки для людини. Висока вологість при підвищеній температурі може порушити цілісність ізоляції і призвести до ураження людини електричним струмом. У зв'язку з цим до електричного обладнання пред'являються підвищені вимоги.

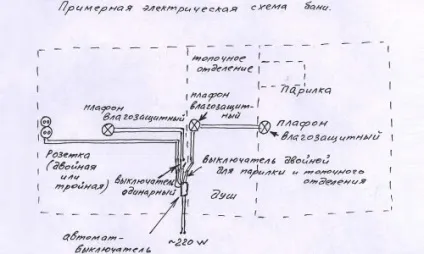

Електрична схема лазні.

Коли монтується електропроводка в лазні чи сауні, повинні неухильно дотримуватися Правил будови електроустановок, які містять спеціальні пункти, що регламентують роботи в цих умовах. Будь-яке недотримання норм може призвести до дуже тяжких наслідків.

Особливі умови та вимоги

Електропроводка в лазні повинна проводитися з урахуванням таких вимог:

Установка панелей на електропроводку.

Потрібно забезпечити самостійну ланцюг введення електрики від розподільного пункту з власним вступним автоматом і встановити власний заземлюючий контур.
Провід в парильному приміщенні повинні бути працездатні при температурі до 160 ° С.
Рекомендується використовувати прихований тип електропроводки. Відкритий тип проводки можливий в дерев'яній лазні, але на цегельних кладках, електромережу необхідно приховати.
Кабелі не повинні стикатися з деревними елементами, тому вони розташовуються в закритих каналах або ведуться по трасі підвищеної термостійкості. Для цього вниз електричних споживачів (розетки, вимикачі) слід підкладати термостійкі пластини з порцеляни або азбесту (товщиною більше 3 мм і з виступом за прилад на не менше 10 мм). На дерев'яних зрубах ізолятори закріплюються уздовж колоди з кроком не більше 40 см, а по вертикалі лініями - не менше 2 на стіну.

Особливі вимоги пред'являються і до електроустаткування:

Обов'язкова установка УЗО в вступному щитку. Для лазень слід використовувати ПЗВ на 5-10 мА.
Розетки повинні розраховуватися на навантаження не менше 16 А і мати бризкозахищене виконання (з кришками) класу захисту не нижче IP44.
Все електрообладнання повинно мати виконання, що допускає застосування в приміщеннях з підвищеною вологістю. Чи не вбудовані в нагрівач прилади слід розташовувати поза парилки.
Світлотехніка для парильних приміщень повинна мати захищений від вологи абажур і патрон з кераміки; металеві елементи необхідно заземлити.

заборонені заходи

З метою забезпечення безпеки при влаштуванні електропроводки в лазнях самостійно забороняється:

скручування і інші з'єднання проводів в парильні;
проводити електричний кабель над нагрівачем;
не допускається поміщати дроти в металеві труби, рукава або використовувати кабель в металевій оболонці або екрані, а також проводити їх по жерсті;
розетки штепсельного типу і сполучні коробки можна встановлювати в парильні і поблизу від нагрівачів (вони встановлюються в передбаннику або кімнаті відпочинку).

Монтаж електропроводки в лазні

Інструменти для монтажу електропроводки.

Необхідний інструмент. При монтажі електропроводки в лазні потрібно наступний інструмент:

Монтаж електропроводки проводиться поетапно: підготовчі роботи; підведення електроживлення і встановлення заземлення; установка вступного щитка; розводка електропроводки всередині лазні; підключення світильників і вимикачів; підключення розеток; підключення нагрівачів.

Підготовчі роботи

Скручування і інші з'єднання проводів заборонено використовувати в парильні і сауні.

Проводка в лазні своїми руками повинна починатися з ознайомлення з Правилами улаштування електроустановок і складання електричної схеми розводки. Для того щоб скласти схему, необхідно визначити кількість і місце установки світильників; потрібну кількість і розташування розеток, провести розрахунок потужності всього електрообладнання для вибору автоматів. На стінах лазні намітити оптимальний шлях розміщення проводів і кабелів.

За наміченої схемою пробивається штроба в цегляній стіні і отвори в місцях встановлення розеток, вимикачів і сполучних коробок. У місцях проведення кабелю з одного приміщення в інше просверливается отвір.

Підведення електроживлення до лазні. Підведення електроенергії до лазні можна двома способами - підземна прокладка кабелю і повітряна лінія. Якщо основний вступної щит по потужності дозволяє підключити баню, то живить лінія відводиться від нього.

Прокладка кабелю. Кращим є електроживлення лазні через кабель, прокладений під землею. Для цього використовується кабель ВБбШв 4х10, тобто з мідними жилами перетином 10 кв.мм. Для прокладки виривається траншея глибиною близько 0,7 м, дно якої засипається шаром піску товщиною 10 см. Після прокладки кабель засипається землею. Введення кабелю в баню проводиться з боку зони відпочинку або передбанника і здійснюється всередині металевої труби.

Повітряна лінія. Повітряна лінія для харчування електрикою лазні обійдеться дешевше. Вона здійснюється за допомогою несучого кабелю СІП-3 або СІП-4 з перетином жили 16 кв.мм. Лінія прокладається між порцеляновими ізоляторами на даху будинку і даху лазні. Якщо відстань між щитом і лазнею перевищує 25 м, то необхідно встановити додаткову опору у вигляді стовпа. Висота траси над землею повинна бути не менше 3,5 м (над проїзною частиною - 6 м). Над лазнею кабель закріплюється на висоті 2,7 м над землею і заводиться всередину через металеву трубу.

Малюнок 1. Схема вступного щитка лазні.

Установка вступного щитка. Наступний етап монтажу електропроводки - установка вступного щитка. На рис.1 приведена схема зразкової розводки в такому щитку (рис.1. Схема вступного щитка лазні).

В електричному щитку повинні розташовуватися електронний лічильник, УЗО, вступної автомат. лінійні автомати і сполучні колодки. Кількість лінійних автоматів залежить від кількості точок електроживлення.

Монтаж розводки щитка проводиться в такому порядку:

закріплюється трифазний (допускається двофазний) автомат типу ВА на ток 40-63 А;
підключається лічильник;
підключається УЗО і його диференційний автомат;
встановлюються і підключаються лінійні однофазні автомати типу ВА на 25 А;
до щитка підводиться заземлення.

При монтажі використовуються дроти типу ПВ 1х1,5 з різним кольором ізоляції; стандартної (жовто-зеленої) забарвленням відзначається заземлення.

Розведення кабелю усередині лазні

Зробити проводку в лазні - це провести дроти (кабелі) від щитка до розподільної коробки і від коробки до електричного приладу. Усередині передбанника і зони відпочинку розводка проводиться проводом ПВ2х1,5, АПВ2х2,5, NYM або кабелем ВВГ 2х1,5 або 3х1,5. У парильні необхідно використовувати термостійкий кабель або провід типу ПМКТ, ПРКА, РКГМ, ПРКС, Silflex перетином жили 1,5 кв.мм, а для нагрівача - 2,5 кв.мм.

Перед введенням дроти в парилку встановлюється трансформатор 220/24 або 220/36 В потужністю 0,25 кВт. При розведенні кабель або провід поміщається в штробу (прихована проводка) і покривається штукатуркою або розміщується в пластиковому кабельному каналі або гофрованому шлангу. Вимикачі світильників, розташованих в парильні, виносяться в сусідні приміщення.

завершення монтажу

Після прокладки кабелю проводиться підключення світильників, вимикачів і розеток до відповідних автоматів. Всі корпуси необхідно заземлити. Перед включенням електроенергії рекомендується провести наступні заходи: вимірювання опору ізоляції кабелю; перевірка вступного автомата при отсоединенной лінії; завмер петлі нуль-фаза; перевірка заземляющей ланцюга; перевірка ПЗВ.
