укріплена зроблена з дроту пірамідальна стійка для сирцю. В ніжки А, що знаходяться спереду, вставляють вісь D педалі Т. Кінець останньої, забезпеченою кільцем, за допомогою шатуна G пов'язаний з шийкою колінчатою осі а колеса R. На цій осі крім колеса R, знаходиться гвинт т. Від нього передається рух зубчатки п. ось з-з, на якій сидить зубчасте колесо п, обертається в підшипниках стійок о-в і несе на собі ще серцевидний ексцентрик Е. Він постійно притиснутий до важеля L за допомогою ролика про, насадженого на важіль, і пружини / вісь обертання самого важеля L знаходиться внизу в точці d.

Ексцентрик Е при обертанні на півоберта збільшує свій радіус. При цьому важіль L відсувається. При наступному півоберту ексцентра радіус зменшується. Тоді за допомогою пружини / важіль L знову повертається до осі ексцентра. Вилкоподібний головка важеля L, захоплює шийку р рогульки, змушує останню здійснювати поступальні рухи взад і вперед. Шнур і при натягу утримує на місці ролики W і V, а разом з останнім і шпульку 5, скріплену з ним і вільно насаджені на вісь веретена Шпулька S зі своїм роликом Vостаются, таким чином, в одній площині з обертовим маховим колесом R.

При прядінні нитку вводять в осьовий отвір веретена / - / і виводять через одне з бічних отворів головки рогульки р. Звідси через вушко рогульки нитка подають на котушку S. Завдяки безперервності роботи нитка на котушку намотується рівномірно. Розміри самопрялкі Спенса: відстань від осі колеса до статі 370 мм; висота осі веретена від статі 605 мм; відстань між осями веретена і маховика 246 мм; діаметр маховика 350 мм; радіус ри-чага-мотиля 23 мм; відношення передачі руху з колеса на веретено 1: 8; відношення передачі руху з колеса на котушковий ролик 1:11.

Електропрялка

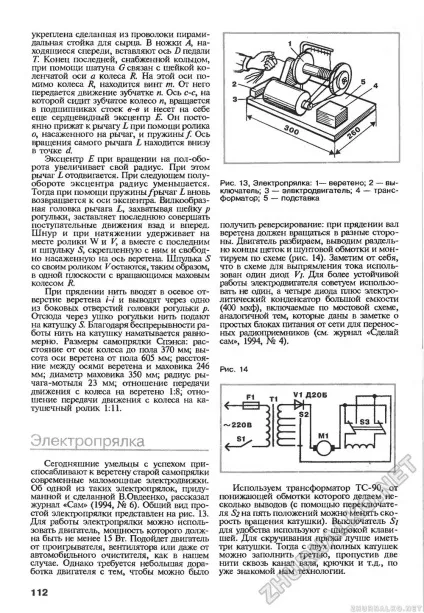

Мал. 13, Електропрялка: 1 веретено, 2 - вимикач; 3 - електродвигун; 4 - трансформатор; 5 - підставка

Використовуємо трансформатор ТС-90, від понижувальної обмотки якого робимо кілька висновків (за допомогою перемикача $ 2 на п'ять положень можна змінювати швидкість обертання котушки). Вимикач Si для зручності використовують з широкою клавішею. Для скручування пряжі краще мати три котушки. Тоді з двох повних котушок можна заповнити третю, пропустивши дві нитки крізь канал вала, гачки і т.д. по вже знайомій нам технології.
