Електронний стимулятор м’язів

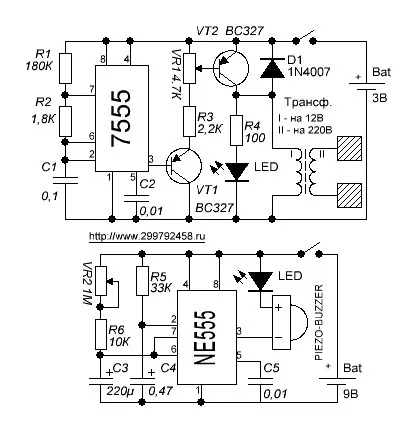

На малюнку показані схеми електронного стимулятора м'язів, схема складається з двох частин, перша частина сам стимулятор м'язів, друга схема - таймер розрахований 10 хвилин.

Основа стимулятора м'язів це таймер на ІС 7555 яка генерує імпульси з частотою 80 Гц. Використання потенціометра VR1 дозволяє управляти інтенсивністю струму на електродах. Рівень яскравості LED вказує на амплітуду імпульсів.
Трансформатор використовується на виході являє собою невеликий (малопотужний) мережевий трансформатор на 220 / 12В, з струмом в мережевий обмотці не більше 100 / 150mA. Трансформатор повинен бути підключений назад, т. Е. Підключений вторинною обмоткою до колектора VТ2 і на землю, а первинна мережева обмотка до електродів. Вихідна напруга становить близько 60 В, а вихідний струм настільки малий, що немає ніякої загрози ураження електричним струмом.
Електроди складаються з невеликих, металевих пластин розміром приблизно 2,5 × 2,5 см ². Використовуйте гнучкі багатожильний дроти для під'єднання електродів і підключення їх до виходу пристрою. Перед установкою металевих електродів до тіла, протріть їх вологою тканиною.
Після підключення електродів до тіла. обертайте регулятор інтенсивності VR1 дуже повільно, поки не відчуєте легке поколювання.
На рис. 2 показана схема таймера який розрахований на 10 хвилин і після закінчення 10 хвилин видає звуковий сигнал. Таймер є невід'ємною частиною електронного стимулятора. Не перевищуйте використання стимулятора більше 10 хв.
Увага. пацієнтів із захворюваннями серця і вагітні жінки не повинні використовувати цей пристрій. Крім того, не використовуйте електроди на місцях опіків, порізів, ран або травм. Проконсультуйтеся з вашим лікарем перед використанням цієї схеми.
