Метроном (задатчик ритму) необхідний при навчанні музиці або розучуванні складних музичних творів. Найбільш вживані музичні темпи:
- ларго - 44. 72 імп / хв;
- ларгетто -72. 100 імп / хв;
- адажіо - 100. 126 імп / хв;
- Анданте - 126. 154 імп / хв;
- аллегро- 154. 184 імп / хв;
- престо - 184. 208 імп / хв.

Проста схема на одній логічної мікросхемі і транзисторі (рис.1), наведена в [1], забезпечує перекриття всього діапазону (20. 210 імп / хв.).
На елементах DD1.1. DD1.3 побудований генератор прямокутних імпульсів, частота проходження яких регулюється потенціометром RP2. Через буфер на DD1.4 імпульси надходять на диференціюються ланцюжок C3-R3. перетворюючу прямокутні імпульси в біполярні, "гостроверхі", постійної тривалості. Імпульси негативної полярності після ланцюжка обрізає діод VD1, а позитивною - відкривають транзисторний ключ VT1. службовець підсилювачем потужності. У емітерний ланцюг VT1 включена навантаження - динамічна головка Ва1 потужністю 1-2 Вт. Підбором ємності СЗ можна в деяких межах змінювати гучність звуку. Частота імпульсів, що виробляються залежить від номіналів R1 і С2.

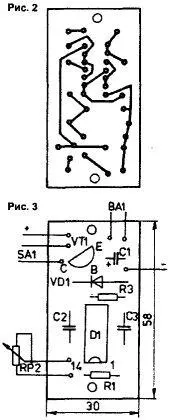

Метроном змонтований на друкованій платі, креслення якої наведено на рис.2, а розташування елементів - на рис.3.
