Електронний баласт для ЛДС

Проста схема електронного баласту своїми руками.

(Без мікросхеми управління).

Освітлення лампами денного світла має значну перевагу перед лампами розжарювання: економічність, більш тривалий термін служби, високий ККД, мала кількість тепла розсіюється лампою, спектр світла випромінюваного даними лампами ближчий до природного, в порівнянні з настільки звичними накальную.

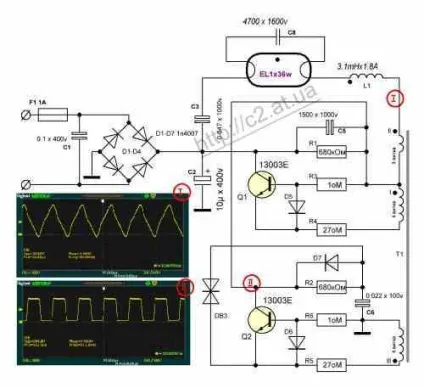

Щодо проста схема електронного баласту представлена ​​на малюнку.

Переваги такої схеми.

Повністю виключається безладне мерехтіння лампи в момент початкового запуску.
Виникає під час старту потенціал, достатній для гарантованого підпалу лампи з першого разу. Час запуску становить менше 0,5 сек.
Завдяки високочастотної комутації, газ в лампі не встигає деионизирован в періодах спадання синусоїди струму живлення до нуля, а значить для нормальної роботи лампи потрібна менша напруга. Це основна економія електроенергії.

Повна відсутність стробоскопічного ефекту на рухомих механізму, внаслідок відсутності 100Гц (подвоєною частоти мережі) пульсацій світла.
Потрібно дросель з меншою індуктивністю, а значить і з меншими розмірами, вагою, тепловими, омічними втратами і вартості.

Осцилограма 1, при першому включенні і розпалювання ЛДС.
