"Минулої зими начитавшись цікавих статей з приводу пінпоінтеров і вивчивши доступні в інтернеті схеми, вирішив не повторювати ці схеми, а спробувати розробити свою. Відразу подивився в сторону маленького але" розумної "мікроконтроллераATtiny 15 L. Спроба виявилася вдалою. Проходив з ним весь сезон ( звичайно мета знаходить МД "Крот-м" але локалізувати дуже допомагає пінпоінтер "Гном-м") і вже не уявляю як можна обходитися без нього. Адже так хочеться швидше побачити, що там "дзвенить" в землі.) "

Уявляю: Пінпоінтер "ГНОМ-М"

  • Проста і легко повторювана схема
  • Чутливість: на монету - 5 см, великий металевий предмет - 25 см
  • Режим роботи - статичний
  • Чутливий елемент має спрямованість вперед і по колу 360 °
  • Наявність звукової індикації (пезоізлучатель) - зміна тону
  • Наявність світлової індикації
  • автопідстроювання чутливості
  • Нагадає якщо забули вимкнути
  • споживання
3-5мА
  • Мініатюрні габарити плати 12 х40мм
  • Харчування 2.7 -5В (2,3-мініпальчіка або літій)
  • Електронні схеми - пінпоінтер - гном-м
    .

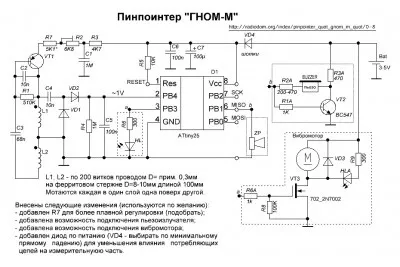

    Для підвищення чутливості конденсатори С2 і С3 краще ставити плівкові. Для поліпшення термостабільності п оследовательно з R2 рекомендутся ставити терморезистор PТС.


    Схема від ТСВ з ключами

    Електронні схеми - пінпоінтер - гном-м

    Так може виглядати поза корпус а

    Електронні схеми - пінпоінтер - гном-м
    .
    Електронні схеми - пінпоінтер - гном-м
    .

    Принцип роботи пінпоінтера заснований на вимір добротності коливального LC контура. Наближення металеві предмети контуру призводить до втрати енергії (зменшення добротності) і в слідстві зменшення амплітуди сигналу на LC контурі. Вимірювання, обробка, все вичісування і формування сигналу на випромінювач виробляються програмою захистом в мікроконтролер.

    Виготовлення: Виготовлення плати (при печате поставити прапорець "дзеркало") не складне і вимагає лише навички монтажу смд компонентів, хоча можливе виготовлення і на DIP -виводних компонентах. Про застосовуваних деталях тут. Датчик приладу вдає із себе феритовий стрижень (такі застосовуються в транзисторних приймачах) довгою 5-10 см і діаметром 10мм. Котушки мотаються одна поверх іншої і містять по 200 витків ізольованого медногопровода 0.2-0.3 мм. Необхідно дотримуватись полярності підключення, тому в разі відсутності генерації (частота 15-20 кГц) необхідно поміняти кінці будь-якої з обмоток. Допускаються зміни параметрів котушки -Провід, довжина і діаметр стрижня.
    Настоянка зводиться до підбору напруги 0.7-1.0 В на 2-му виведення мікроконтролера підлаштування резистором R2, при відсутності поруч металевих предметов.Прі цьому прилад досягає найбільшої чутливості. Вимірювати напругу потрібно вольтметром з великим вхідним опором - наприклад осціллографом.Но гнатися за чувствітельностьюна мідну монету діаметром

    25ммвише 5 см. Не варто тому прилад ставати чутливим до магнітного поля землі!
    Прилад має автоматичне регулювання посилення (АРУ). Для правильної авто-настройки при включенні приладу, поряд не повинні знаходитися металеві предмети.
    Конструкція пінпоінтера може бути будь-який - плата датчик і пальчикові батарейки або літівий акумулятор дозволяє вмістити наприклад прилад вкорпус Z-23, іліпластіковую водопровідну трубу зовнішнім діаметром 20мм.

    Електронні схеми - пінпоінтер - гном-м
    .
    Електронні схеми - пінпоінтер - гном-м
    .

    Якщо хтось не знає як просто прошивати мікроконтролер, про це можна прочитати тут
