Електронні расцепители (багатофункціональні) - susol mccb автоматичні вимикачі

Вхідний і вихідний сигнал ZCI

Електронні расцепители (багатофункціональні)

1 Регулятор налаштування захисту
від перевантаження (Ir)
2 Регулятор налаштування тривалої затримки спрацьовування (tr)
3 Регулятор налаштування захисту від короткого замикання (Isd)
4 Регулятор налаштування короткочасної затримки спрацьовування (tsd)
5 Регулятор налаштування миттєвої захисту (Ii)
6 Регулятор налаштування захисту
від замикання на землю (Ig)
7 Регулятор налаштування затримки спрацьовування захисту від замикання на землю (tg)
8 Світлодіодні індикатори
9 Кнопка TR (причина
спрацьовування)
10 ЖК-дисплей амперметра
11 Індикатор допоміжного
живлення
12 Гніздо для тестування

13 Світлодіодний індикатор спрацьовування вимикача

Електронні расцепители (багатофункціональні) ETM33 для TS400, TS630
Органи управління і індикації

1 Регулятор налаштування захисту з тривалою затримкою
спрацьовування (Ir) 2 Регулятор налаштування тривалої затримки спрацьовування (tr) 3 Регулятор налаштування захисту з короткочасної затримкою
спрацьовування часу (Isd) 4 Регулятор короткочасної затримки спрацьовування (tsd) 5 Регулятор налаштування уставки миттєвої захисту (Ii) 6 Регулятор налаштування захисту від замикання на землю (Ig) 7 Регулятор налаштування затримки спрацьовування захисту від замикання на землю (tg)
8 Світлодіодні індикатори 9 Кнопка TR (відображення причини спрацювання) 10 ЖК-дисплей (Амперметр) 11 Додаткове харчування 12 Гніздо для тестування
13 Світлодіодний індикатор можливості спрацьовування автоматичного вимикача: струм не менше 90% Ir - безперервне світіння струм не менше 105% Ir - миготіння
Індикація можливості спрацьовування автоматичного вимикача
Світлодіодні індикатори починають світитися рівним світлом коли струм перевищує 90% Ir. Світлодіодні індикатори починають блимати, коли струм перевищує 105% Ir, вказуючи тим самим, що автоматичний вимикач може спрацювати.
Індикатори спрацьовування автоматичного вимикача
Світлодіодні індикатори вказують причину спрацювання: Ir. перевантаження
Isd. коротке замикання (захист з короткочасної затримкою спрацьовування, миттєва) Ig. замикання на землю При натисканні кнопки TR загоряється індикатор, який вказує на причину спрацювання. Інформація про причини спрацювання зберігається в пам'яті і відображається світлодіодним індикатором при натисканні кнопки TR.
При замиканні автоматичного вимикача після його спрацьовування світлодіод гасне і пам'ять очищається.

Якщо натиснути кнопку TR в нормальному режимі роботи, то загоряться всі індикатори, що вказує на їх справність і наявність допоміжного електроживлення.
Електронні расцепители (багатофункціональні) ETM33 для TS400, TS630
Характеристики спрацювання Расцепитель ETM43

Захист від перевантаження з тривалою затримкою спрацьовування
= Груба настройка (кратна In) Ir = Точна настройка
tr = Тривала затримка спрацьовування
Захист від короткого замикання
Isd = Уставка захисту від короткого
замикання tsd = Затримка спрацьовування захисту від короткого замикання Функція "I2t = constanf ON (Увімкн.) або OFF (Вимкнути.)
миттєва захист
= Уставка миттєвої захисту

Захист від замикання на землю
Ig = Уставка захисту від замикання на землю tg = Затримка спрацьовування захисту від замикання на землю Функція "I2t = constant" ON (Увімкн.) Або OFF (Вимкнути.)
Структура умовного позначення

Електронні расцепители (багатофункціональні) ETM33 для TS400, TS630
уставки

Уставка захисту від перевантаження Ir (А)

Захист від перевантаження (з тривалою затримкою спрацьовування)

приклад налаштування
Електронні расцепители (багатофункціональні) ETM33 для TS400, TS630
Захист від короткого замикання
Значення уставки спрацьовування захисту від короткого замикання кратно уставці струму захисту від перевантаження Ir.
Затримка спрацьовування захисту від короткого замикання

Приклад налаштування:

Автоматичний вимикач спрацьовує при струмі вище 1440 А.

Захист від замикання на землю (Е), додаткова
Расцепители ЕТМ вимірюють векторну суму струмів в трьох фазних провідниках і в нейтральному провіднику (якщо є).
Якщо ця сума перевищує задане значення протягом часу, що перевищує задану затримку, то автоматичний вимикач спрацьовує.

Ig = Уставка захисту від замикання на землю
tg = Затримка спрацьовування захисту від замикання на землю
Електронні расцепители (багатофункціональні) ETM33 для TS400, TS630
Додаткова функція вимірювання струму (А)
Точність вимірювання струму составляет10%.
Значення найбільшого з фазних струмів відображається у верхньому рядку. У нижньому рядку почергово прокручуються значення всіх фазних струмів.
Граничні відображаються значення
мінімальний струм 0.3 х In (в одній фазі)
максимальний струм 10 х In
Додаткова функція логічного селективності ZSI
Функція логічної селективності використовується в основному для мереж з високими значеннями номінального струму і струму короткого замикання, що пред'являють підвищені вимоги до безпеки і безперервності електроживлення. Подібна вибірковість забезпечується, якщо апарати забезпечені спеціальними електронними расцепителями (ETM для автоматичних вимикачів TS).
Логічна селективність (ZCI) забезпечує:
зниження навантаження на компоненти в умовах короткого замикання або замикання на землю;
зменшення часу спрацьовування (до сотень мілісекунд);
зниження шкоди системі електроживлення, заподіяної аварією.
Кілька автоматичних вимикачів з'єднуються кабелем управління. Необхідний джерело живлення: 24 V постійного струму. Принцип роботи
Навіть коли ZCI, расцепитель ЕТМ виявляє замикання і посилає сигнал вищерозташованих автоматичного вимикача. Отримавши сигнал, цей вимикач не спрацьовуватиме протягом заданої затримки, ігноруючи власні затримки спрацьовування захисту від ураження електричним струмом чи замикання на землю, а потім скидає сигнал аварії.

При відсутності ZCI расцепитель ЕТМ виявляє аварію, після чого автоматичний вимикач спрацьовує зі встановленою затримкою.

ETM33 A + E ETM33 A + E + C ETM33 Z + A + E ETM33 Z + A + E + C

ETM33 A ETM33 A + C ETM33Z + A ETM33Z + A + C

ETM33 E ETM33Z + E

Електронні расцепители (багатофункціональні) ETM43 для TS800
Органи управління і індикації

1 Регулятор налаштування захисту з тривалою затримкою
спрацьовування (Ir) 2 Регулятор налаштування тривалої затримки спрацьовування (tr) 3 Регулятор налаштування захисту з короткочасної затримкою
спрацьовування (4sd) 4 Регулятор налаштування короткочасної затримки
спрацьовування (tsd) 5 Регулятор налаштування миттєвої захисту (Ii) 6 Регулятор налаштування захисту від замикання на землю (Ig) 7 Регулятор налаштування затримки спрацьовування захисту від замикання на землю (tg)
8 Світлодіодні індикатори 9 Кнопка TR (відображення причини спрацювання) 10 ЖК-дисплей (Амперметр) 11 Додаткове харчування 12 Гніздо для тестування
13 Світлодіодний індикатор можливості спрацьовування автоматичного вимикача: струм не менше: 90% Ir - рівне світіння, Струм не менше 105% Ir - миготіння
Індикація можливості спрацьовування автоматичного вимикача
Світлодіодні індикатори починають світитися рівним світлом коли струм перевищує 90% Ir. Світлодіодні індикатори починають блимати, коли струм перевищує 105% Ir, вказуючи тим самим, що автоматичний вимикач може спрацювати.
Індикатори спрацьовування автоматичного вимикача
Світлодіодні індикатори вказують причину спрацювання: Ir. перевантаження
Isd. коротке замикання (захист з короткочасної затримкою спрацьовування, миттєва) Ig. замикання на землю При натисканні кнопки TR загоряється індикатор, який вказує на причину спрацювання. Інформація про причини спрацювання зберігається в пам'яті і відображається світлодіодним індикатором при натисканні кнопки TR.
При замиканні автоматичного вимикача після його спрацьовування світлодіод гасне і пам'ять очищається.

Якщо натиснути кнопку TR в нормальному режимі роботи, то загоряться всі індикатори, що вказує на їх справність і наявність допоміжного електроживлення.
Електронні расцепители (багатофункціональні) ETM43 для TS800
Характеристики спрацювання Расцепитель для автоматичного вимикача TS800

Захист від замикання на землю

Захист від перевантаження з тривалої
затримкою спрацьовування
Io = Груба настройка (кратна In)
Ir = Точна настройка
tr = Тривала затримка спрацьовування
миттєва захист
Ii = Уставка миттєвої захисту
Захист від короткого замикання
Isd = Уставка захисту від короткого
замикання tsd = Затримка спрацьовування захисту від короткого замикання Функція "I2t = constant" ON (Увімкн.) або OFF (Вимкнути.)
Ig = Уставка захисту від замикання на землю tg = Затримка спрацьовування захисту від замикання на землю Функція "I2t = constant" ON (Увімкн.) Або OFF (Вимкнути.)

Структура умовного позначення

ні расцепители (багатофункціональні) ETM43 для TS800
уставки

Номінальний струм розчеплювача In

Електронні расцепители (багатофункціональні) ETM43 для TS800
Захист від короткого замикання
Затримка спрацьовування захисту від короткого замикання

Значення уставки захисту від короткого замикання кратно уставці захисту від перевантаження Ir.

Автоматичний вимикач спрацьовує при струмі вище 2880А
Захист від замикання на землю (Е), додаткова
Расцепители ЕТМ вимірюють векторну суму струмів в трьох фазних провідниках і в нейтральному провіднику (якщо є).
Якщо ця сума перевищує задане значення протягом часу, що перевищує задану затримку, то автоматичний вимикач спрацьовує.

Ig = Уставка захисту від замикання на землю
tg = Затримка спрацьовування захисту від замикання на землю
Електронні расцепители (багатофункціональні) ETM43 для TS800
Додаткова функція вимірювання струму (А)
Точність вимірювання струму составляет10%.
Значення найбільшого з фазних струмів відображається у верхньому рядку. У нижньому рядку почергово прокручуються значення всіх фазних струмів.
Граничні відображаються значення
мінімальний струм 0.3 х In (в одній фазі)
максимальний струм 10 х In
Додаткова функція логічного селективності ZSI
Функція логічної селективності використовується в основному для мереж з високими значеннями номінального струму і струму короткого замикання, що пред'являють підвищені вимоги до безпеки і безперервності електроживлення. Подібна вибірковість забезпечується, якщо апарати забезпечені спеціальними електронними расцепителями (ETM для автоматичних вимикачів TS).
Логічна селективність (ZCI) забезпечує:
зниження навантаження на компоненти в умовах короткого замикання або замикання на землю;
зменшення часу спрацьовування (до сотень мілісекунд);
зниження шкоди системі електроживлення, заподіяної аварією.
Кілька автоматичних вимикачів з'єднуються кабелем управління. Необхідний джерело живлення: 24 V постійного струму. Принцип роботи
Навіть коли ZCI, расцепитель ЕТМ виявляє замикання і посилає сигнал вищерозташованих автоматичного вимикача. Отримавши сигнал, цей вимикач не спрацьовуватиме протягом заданої затримки, ігноруючи власні затримки спрацьовування захисту від ураження електричним струмом чи замикання на землю, а потім скидає сигнал аварії.

При відсутності ZCI расцепитель ЕТМ виявляє аварію, після чого автоматичний вимикач спрацьовує зі встановленою затримкою.

Електронні расцепители (багатофункціональні) ETM43 для TS800

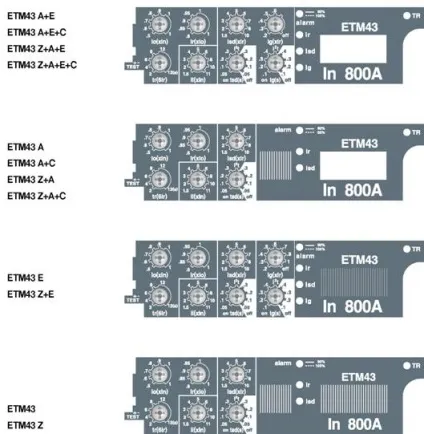

Зовнішній вигляд расцепителя в залежності від використовуваних опцій
