Які автомати використовувати: однополюсні або двополюсні
При проектуванні розподільного щита, одним з перших постає питання: «Які автомати використовувати: однополюсні і двополюсні?». Давайте розбиратися.
При використанні однополюсних автоматів, останні встановлюються тільки на фазні дроти, а нульові об'єднуються на спеціальних шинах. При спрацьовуванні автомата розривається тільки фаза, а нуль залишається постійно підключеним.
Картинки клікабельні. Натисніть для збільшення

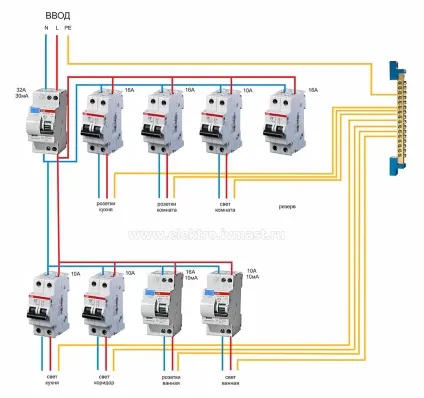

Двополюсні автомати встановлюються і на фазу, і на нуль. При спрацьовуванні такого автомата одночасно розриваються і фаза, і нуль, тобто повністю вся ланцюг.
Розглянемо плюси і мінуси кожної схеми.
+ Економія грошей і місця. Однополюсний автомат коштує в 2 рази дешевше двополюсного, а так само займає в 2 рази менше місця в щитку. Сучасна проводка поділяється на багато груп. Навіть на звичайну однокімнатну виходить 7-8 груп. І для кожної потрібен автомат.
Якщо автоматів багато, то економія вийде вельми пристойною. Причому не тільки грошей, але і розмірів щитка.
+ Зручність монтажу. Щиток на однополюсних автоматах легше збирати. Оскільки нульові дроти з'єднуються на шинах.
На цьому плюси, мабуть, закінчуються. Тепер про мінуси.
- Знижена безпеку. Яку, втім, можна легко усунути, дотримуючись нескладні правила. Інше питання, чи будуть дотримуватися цих правил.
- Складність пошуку несправностей
Уявімо кілька ситуацій:
1) Хтось переплутає фазу з нулем. Таке може статися в старих будинках з немодернізованої проводкою, де в під'їзних щитах дроти одного кольору, якщо там похазяйнує некомпетентний «спеціаліст». Особливо, якщо він буде під впливом «цілющих» напоїв.
У цьому випадку ваша проводка стане незахищеною, оскільки однополюсний автомат працює тільки на фазі. У такій ситуації, навіть при вимкненому автоматі, можна отримати ураження струмом.
Зазначу, що в будинках з модернізованою проводкою подібне малоймовірно.
Як уникнути. Періодично перевіряти індикатором на вступному автоматі, де знаходиться фаза.
2) Ви вимкнули груповий автомат, щоб, наприклад, замінити розетку. Однак, при деяких обставинах на нулі (а ви пам'ятаєте, він у нас залишився невідключеним) може бути напруга. З усіма наслідками, що випливають.
Як уникнути. На введенні повинен стояти двополюсний автомат, який в обов'язковому порядку потрібно вимикати перед будь-якими роботами з електропроводкою.
3) Спрацювало УЗО або діфавтомат. Для пошуку несправності спочатку послідовно відключаються всі прилади з розеток. Якщо це не допомогло, послідовно відключаються групи. Причому відключати треба і фазу і нуль. А оскільки автомат розриває тільки фазу, то доведеться від'єднувати нульові дроти від шини. Самостійно це робити не рекомендується, тут потрібен фахівець.
Як уникнути. Ніяк. Справедливості заради скажу, що найчастіше несправність виявляється відключенням приладів з розеток.
Плюси і мінуси двополюсних автоматів випливають, відповідно, з мінусів і плюсів однополюсних.
+ Безпека, оскільки ланцюг розривається цілком
+ Легкий пошук несправностей
- Займають багато місця
- Більш трудомісткий монтаж
Які висновки можна зробити з усього сказаного:
1) Вступної автомат - обов'язково двополюсний, щоб була можливість повністю знеструмити квартиру.
2) В будинках зі старою електропроводкою, особливо, якщо в квартирі кілька груп, є сенс використовувати двополюсні автомати.
3) У будинках із сучасною електропроводкою, особливо, якщо груп в квартирі багато, доцільніше використовувати однополюсні автомати.
4) Якщо вам потрібна «параноїдальна» захист, використовуйте двополюсні автомати.
